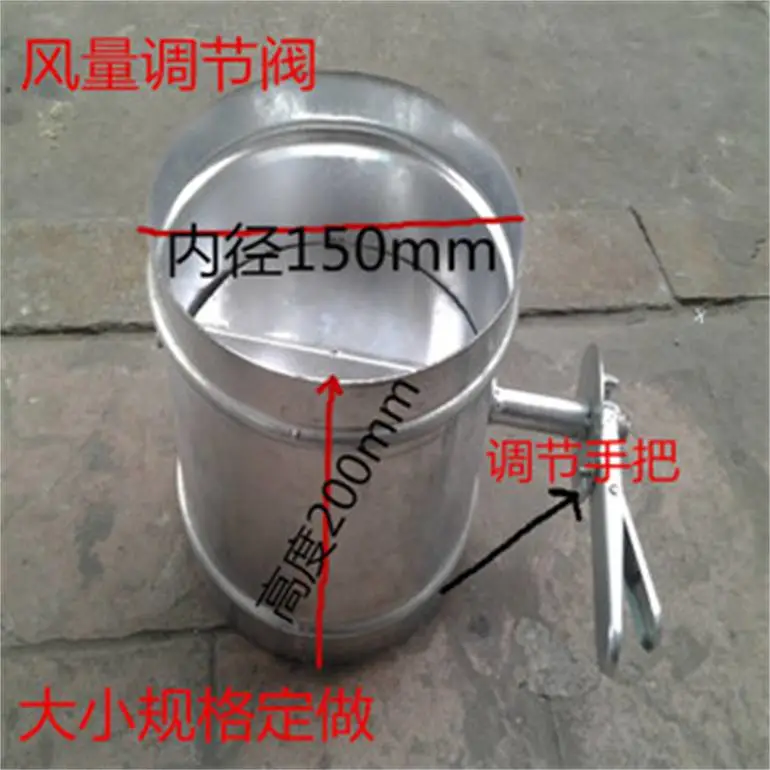

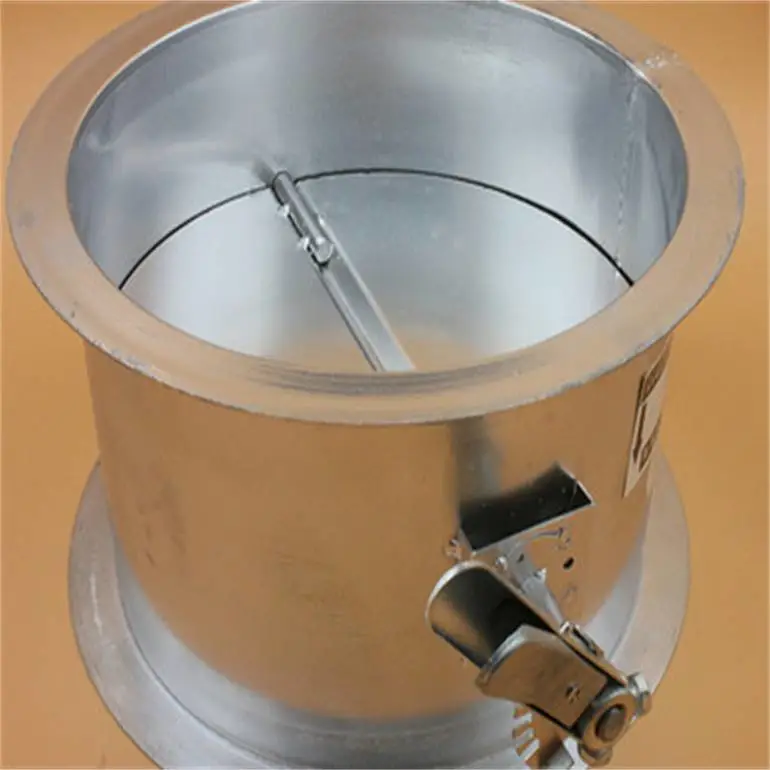

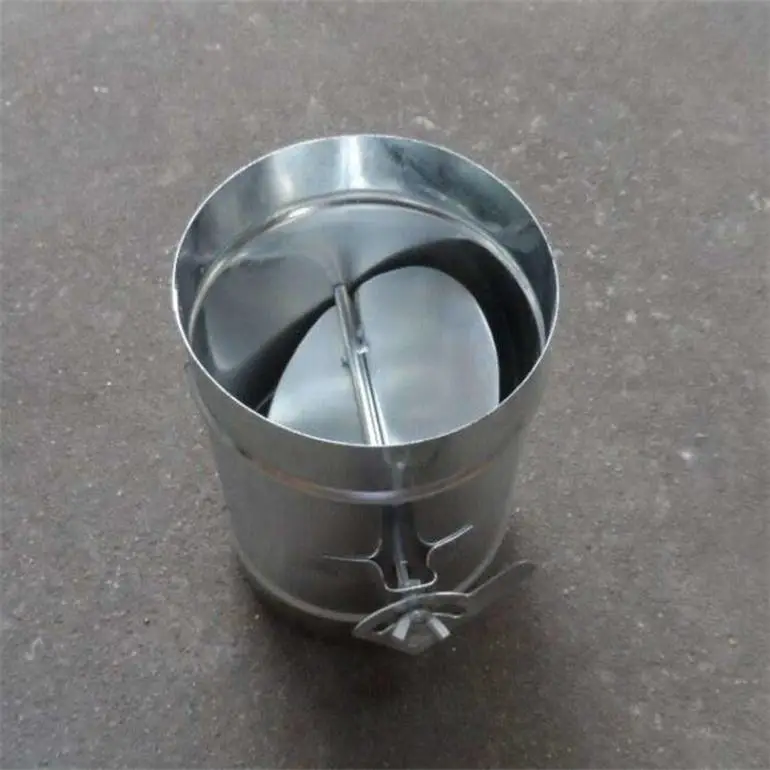

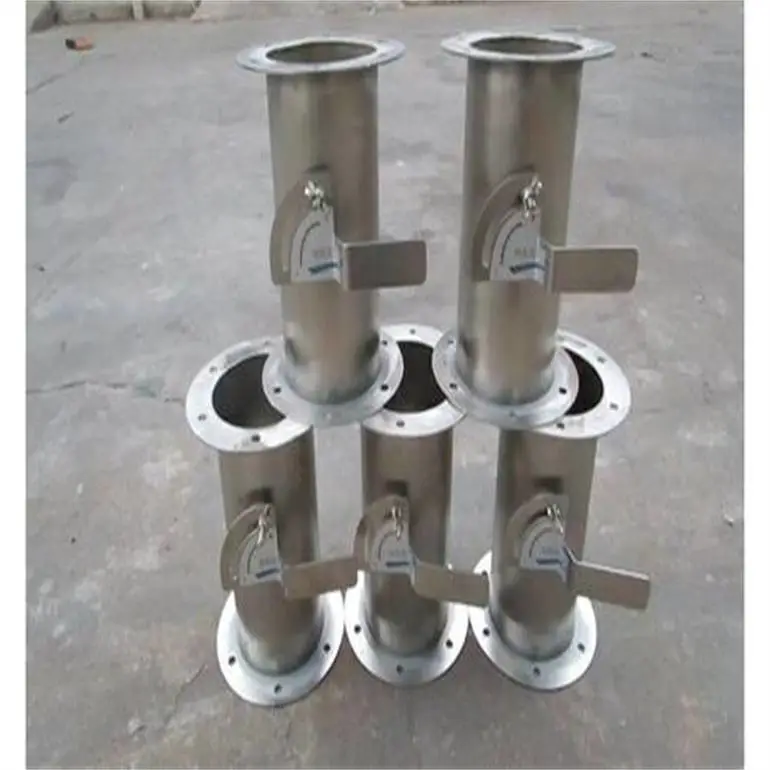

T302手动圆形定量通风蝶阀 产品说明

定风量阀是自动机械机构，无需外部动力，可另加电动执行器通过遥控信号改变流量设定。定风量阀在送、排风系统中均可应用，工作温度一般为10～50℃，压差范围为50～1000Pa，即阀前阀后至少应用50Pa压差，否则定风量阀不能工作。这点应注意，因为新风系统新风机组的风压值一般都不大。定风量阀安装时不受位置限制，但阀片轴应***水平，一般要求有阀门长边1.5倍距离的直线入口风管及0.5倍距离的直线出口风管。  定风量阀控制精度高，有外部指针显示流量刻度，调节精度约为±4%，限流机构无需维护，为与系统配套，定风量阀矩形、圆形、保温、消声型均可选择。
正如平衡阀在空调水系统中越来越被广大设计师所采用一样，定风量阀由于可调，自动平衡的特点，也将会在送、排风系统中得到了广泛运用 。本实用新型涉及一种定量风阀，尤其是一种圆形定量风阀。
当前在暖通空调领域，由于变负荷运行调节的存在，经常需要对部分房间的送风量进行调节，这就会导致其它房间的送风量发生变化，从而偏离期望的状态点。针对这种情况，当前的调节方式是采用电动阀来调节送风状况。但是，这种方式需要装设比较昂贵的控制系统，从而***提高了空调的成本。而且，由于控制系统涉及到信号反馈环节，该环节使系统容易出现震荡现象，从而导致系统失去恒定风量的能力。

 定量风阀是自动机械机构，无需外部动力，可另加电动执行器通过遥控信号改变流量设定。定风量阀在送、排风系统中均可应用，工作温度一般为10～50摄氏度，压差范围为50～1000Pa，即阀前阀后至少应用50Pa压差，否则定风量阀不能工作。这点应注意，因为新风系统新风机组的风压值一般都不大。定风量阀安装时不受位置限制，但阀片轴应***水平，一般要求有阀门长边1.5倍距离的直线入口风管及0.5倍距离的直线出口风管。
 一种大开度圆形管道风阀,其特征是:包括圆筒形的壳体、多组相同直径且轴向重叠安装的叶片组、驱动电机,每一组所述叶片组均设有中心部位的叶片座和在叶片座周围中心对称分布的多个叶片,所述多组叶片组是指三组至六组中之一种组合结构,所述驱动电机的输出轴与其中一组叶片组的中心固定,多组叶片组之间通过以叶片组中心为圆心的圆弧形月弯孔/槽和活动嵌入所述月弯孔/槽中的凸台相互嵌套拨动叶片组完成开合动作。本实用新型使用多组带有更小占空比率的圆形叶片相互重叠,互相之间以凸台拨动或限位月弯孔/槽的方式拨动打开或关闭风阀,可以使风阀在全开状态可以有更大的开度,也可以***控制到某一个开度。

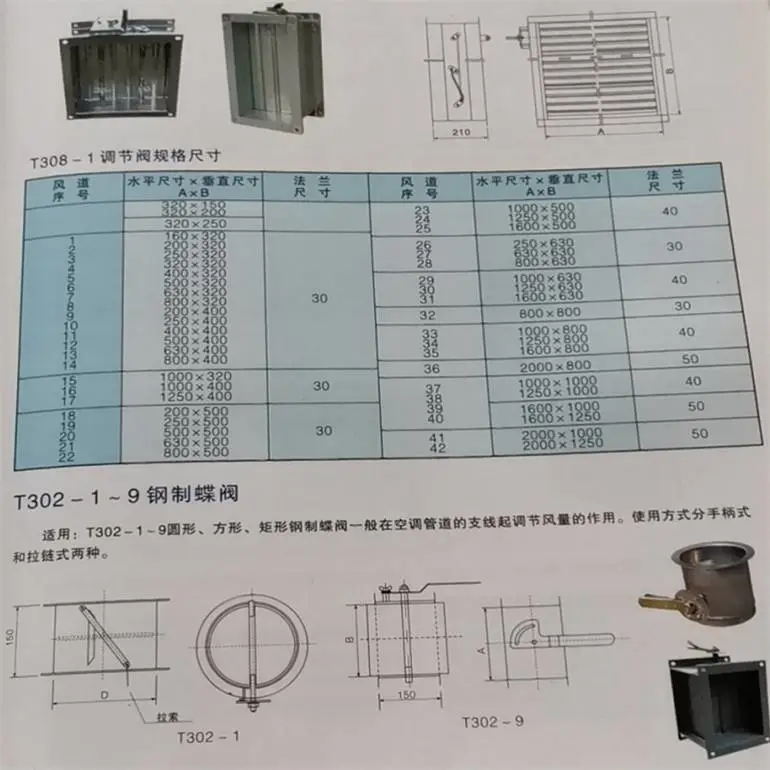

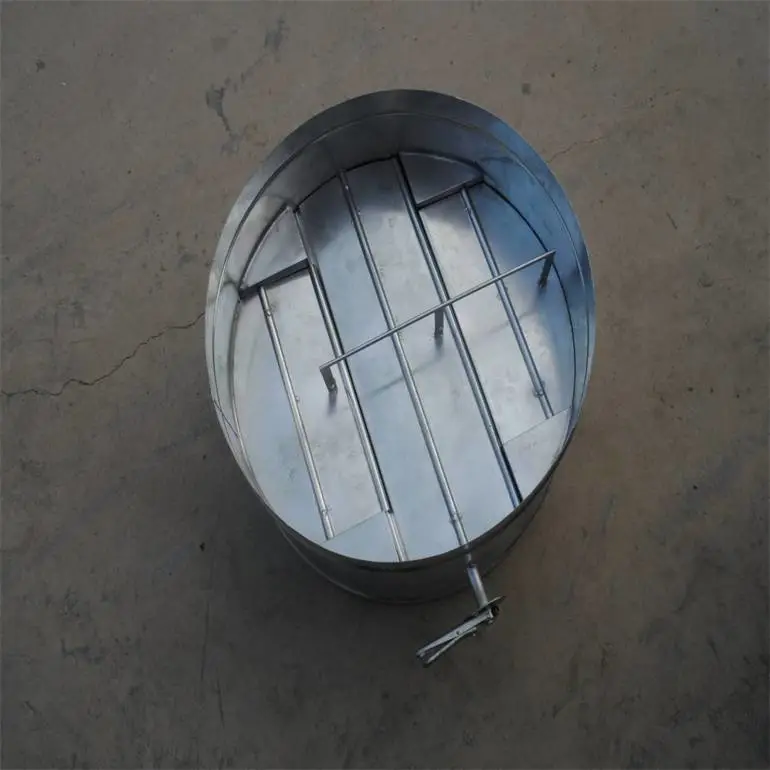

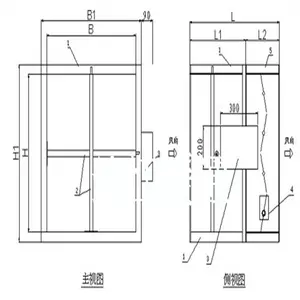

 T302-1～9圆形、方形、矩形钢制蝶阀一般在通风、空调管道的支线起调节作用。使用方式分手柄式和拉链式两种。定 风量阀是自动机械机构，无需外部动力，可另加电动执行器通过遥控信号改 变流量设定。定风量阀在送、排风系统中均可应用，工作温度一般为10～50℃，压差范围为50～1000Pa，即阀前阀后至少应用50Pa压差，否则定风 量阀不能工作。这点应注意，因为新风系统新风机组的风压值一般都不大。定风量阀安装时不受位置限制，但阀片轴应***水平，一般要求有阀门长边1.5倍距离 的直线入口风管及0.5倍距离的直线出口风管。

定 风量阀控制精度高，有外部指针显示流量刻度，调节精度约为±4%，限流 机构无需维护，为与系统配套，定风量阀矩形、圆形、保温、消声型均可选择。 正如平衡阀在空调水系统中越来越被广大设计师所采用一样，定风量阀由于它能***可调，自动平衡的特点，也将会在送、排风系统中得到了广泛运用 。本实用新型涉及通风设备的技术领域，具体为一种用于定量调节风量的风量调节阀。所述风量调节阀包括呈箱体状的阀壳体、设于阀壳体内部的调节叶片和设于阀壳体顶部的手柄旋钮，所述手柄旋钮与调节叶片相连接，所述的调节叶片的侧面与阀壳体内侧壁相顶靠，所述手柄旋钮下方设有档位盘，所述调节叶片底部设有避震轨，能够***程度上减轻所述调节叶片的震动程度，使风量稳定，所述调节叶片为360度旋转叶片，将对开式和顺开式两种式样合二为一，扩大应用领域范围；所述避震轨设有卡槽，所述手柄旋钮设有档位若干，通过卡槽固定所述调节叶片，使风量进一步稳定，所述避震轨使用耐磨橡胶材料，能够起到缓冲且耐磨耐老化的作用，延长使用寿命。

T302手动圆形定量通风蝶阀蝶阀的工作原理：
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0~90;之间，旋转到90;时，阀门则牌全开状态。    定量风阀是一种被动式的控制方法，它使用手动风量调节阀，通过简单的送风和排风平衡，送风比排风少(或多)一定的量(余风量)，来达到所期望的压差。在选择定风量这样的控制策略时必须认真的考虑，因为定风量系统有突出的局限性。
    定量风阀工作原理是：无量调节器的运行无需外部供电，它依靠一块灵活的阀片在空气动力的作用下，能将风量在整个压差范围内恒定在设定值上。气流流动产生动力，这一作用力再经由定风量阀内的自动充气气囊放大，作用于阀片使其朝关闭方向运动，气囊还具有缓冲减震的作用。同时，由从而***风管压力变化时风量恒定在的误差内。

【 T302手动圆形定量风阀实用新型内容】
本实用新型要解决的技术问题是提供一种圆形定量风阀，能够解决现有技术的不足。
为解决上述技术问题，本实用新型所采取的技术方案如下:一种圆形定量风阀，结构中包括阀体、阀板、控制器、控制面板、连接杆、横轴和滚动轴承，所述阀体中部两对立面上设置有滚动轴承，所述阀体上通过滚动轴承贯穿设置有横轴，所述阀体内部通过横轴连接设置有阀板，所述横轴一端头设置有螺栓，所述横轴通过螺栓连接设置有连接杆，所述阀体外侧面上设置有控制器，所述控制器上设置有控制面板，所述连接杆设置在控制面板底部，所述连接杆与设置在控制面板上的控制开关相连，所述控制面板上设置有指示针和刻
作为优选，所述控制面板上还设置有LED照明灯。
作为优选，所述连接杆通过螺栓与指示针相互配合连接。
本实用新型通过所述圆形阀体以及从所述阀轴两端纵向对称设置的圆形阀板，所述圆形阀体内成型有与所述圆形阀板本配合的空腔，设计新颖，结构简单实用；同时在所述圆形阀体的内壁上设有两个滚动轴承，且阀轴与控制器连接，安装方便，调节轻松自如，灵活可靠，开度指示***、清晰、准确，便于观察和操作，能有效控制气体流量，是各种风管系统中理想的调节设备；结构简单，成本低，实用性强。

自控系列中，蝶阀相对来讲小型轻便，结构简单，操作扭矩小，容易拆卸维修，位置可任意安装。并且经济便宜，还可控制调节流量，流量特性好，可选择多种材质及密封组件搭配，从常压到高压，从低温到高温，可适用多种介质工况。

手动蝶阀型号可以分为手柄蝶阀和涡轮蝶阀两种，按照链接方式又有对夹式蝶阀和法兰式蝶阀的区别。手动蝶阀常用的型号，我们可以分成对夹式手动蝶阀和法兰式手动蝶阀来介绍。对夹式手动蝶阀常用型号有D71X和D371X。其中D表示蝶阀，3表示涡轮传动（手柄传动忽略不写），7表示对夹式，X表示橡胶密封。法兰式手动蝶阀型号有D41X和D341X。其中4代表连接形式为法兰式。其他代号含义与对夹式手动蝶阀相同。

另外手动蝶阀内部没有连接杆和螺栓等，使用起来更加可靠，使用寿命也能得到延长。手动蝶阀通常为双向密封，如果没有特殊要求，在管道上的安装是不受介质流向影响的。手动蝶阀尤其是手柄蝶阀，操作力矩有限，所以不适合做大口径阀门。通常手动蝶阀型号可以做到的口径大小为250mm，超过这个尺寸就需要根据情况安装涡轮头或者电、气动装置。手动蝶阀在给排水、电力、化工、石油、水利、市政建设等领域都有广泛的应用。

一、T302手动圆形定量通风蝶阀按照驱动方式分类

电动蝶阀：电动执行机构和蝶阀阀体。

气动蝶阀：气动执行机构和蝶阀阀体。

手动蝶阀：手动装置和蝶阀阀体。

液动蝶阀（液控系统配套使用）。

二、按照结构形式分类

中线蝶阀

双偏心蝶阀

三偏心蝶阀

三、按照密封面分类

软密封材质：丁晴橡胶，氟橡胶；三元乙丙橡胶，聚四氟乙烯）；

金属硬密封材质：不锈钢材质，STL合金堆焊。

四、手动装置选配

手柄（一般小口径的用手柄）

涡轮（口径超大于DN150，一般配套涡轮。）

五、按照连接方式

对夹式连接（比较常用）

法兰式连接（用于大口径，一般超过DN300以上）

卡箍式连接（用于快装，一般用在卫生级的食品行业）

六、蝶阀阀体根据不同的介质选择不同的材质

普通的材质：球墨铸铁、铸钢（碳钢）；

不锈钢材质：SUS304、SUS316、SUS316L；

防腐蚀等特殊材质：UPVC,CPVC，聚四氟乙烯。

七、现场如有防爆要求则可以选择

电动隔爆蝶阀

气动防爆蝶阀

八、蝶阀的现场应用

软密封蝶阀（一般用于介质为水的管线中）

金属密封蝶阀（一般用于密封要求较高管线中，耐压耐温）

卫生级别蝶阀（一般用于食品行业）

低负载通风蝶阀（一般用于通风管道、除烟除尘管道上）

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

本实用新型公开了一种圆形定量风阀，结构中包括阀体、阀板、控制器、控制面板、连接杆、横轴和滚动轴承，所述阀体中部两对立面上设置有滚动轴承，所述阀体上通过滚动轴承贯穿设置有横轴，所述阀体内部通过横轴连接设置有阀板，所述横轴一端头设置有螺栓，所述横轴通过螺栓连接设置有连接杆，所述阀体外侧面上设置有控制器，所述控制器上设置有控制面板。本实用新型通过所述圆形阀体以及从所述阀轴两端纵向对称设置的圆形阀板，所述圆形阀体内成型有与所述圆形阀板本配合的空腔，安装方便，调节轻松自如，灵活可靠，开度指示***、清晰、准确，便于观察和操作，能有效控制气体流量。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请 我们一定会尽心尽力为您提供优质的服务。
