一、概述

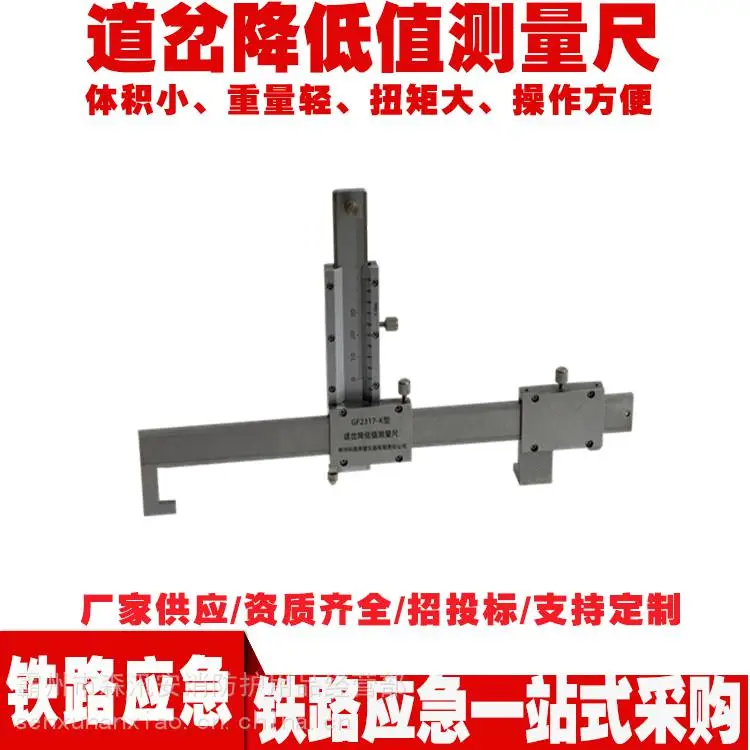

尖轨降低值测量尺主要是用来测量尖轨相对于基本轨的降低值，心轨相对于翼轨的降低值的仪器。该仪器具有测量精度高、零点标定方便、结构简单、重量轻、携带方便等特点。合理的尖轨高度不仅能***列车、平稳的运行，还能减缓轮轨相互作用，减轻轨道结构的动应力，保持轨道的几何状态良好，从而减轻养护维修工作量。

二、检测及方法

1. 尖轨降低值测量

A.打开数显卡尺上红色开关键，将卡尺滑动到主体支架中间标记位，使用盘型测头进行测量；

B.将测量尺放在水平尺上，用手按住主体支架。使测头与支架底面处在同面上，按下“zero”键置零。

C.把测量尺一端放在所要测量尖轨上方的基准轨平面上，另一端用手端平并使水泡保持居中，移动游标卡尺，把盘型测头放在尖轨***，此时数显游标卡尺上的示值即为该段尖轨的降低值

2. 心轨降低值测量

A.打开数显卡尺上红色开关键，将卡尺滑动到主体支架中间标记位，使用盘型测头进行测量

 B.将测量尺放在水平尺上，用手按住主体支架。使测头与支架底面处在同面上，按下“zero”键置零。

 C.把测量尺一端放置在翼轨上，测量尺下部凹槽在道岔心轨上方居中，盘型测头在心轨处正上方，放下盘型测头进行测量。

3. 道岔辊轮高度

  A.打开数显卡尺上红色开关键，将卡尺滑动到主体支架中间标记位，使用盘型测头进行测量；

   B.将测量尺放在水平尺上，用手按住主体支架。使测头与支架底面处在同面上，按下“zero”键置零。

   C.将测量尺一端放置在滑床板上，尺子下部凹槽在道岔辊轮及支架上方居中，放下盘型测头进行测量。

4. 钢轨表面凹坑

    A.安装尖测头，使用点接触进行测量

    B.松开蝶形锁紧螺母，将数显游标卡尺（卡尺+滑动底座一

体）取出；

    C.游标卡尺开机，将滑动底座放在任意平面按“zero”键置零

    D.将尖测头放置在所测位置，放下尖测头进行测量。

5. 护轨高度

 A.打开数显卡尺上红色开关键，将卡尺滑动到主体支架中间标记位，使用盘型测头进行测量；

 B.将测量尺放在水平尺上，用手按住主体支架。使测头与支架底面处在同面上，按下“zero”键置零。

 C.将测量尺一端放置在护轨上，尺子下部凹槽在道岔及版规上方居中，盘型测头在基本轨处正上方，使水准泡居中，放下盘型测头进行测量。

三、使用注意事项

1、使用过程中应轻拿轻放，避免磕碰。

2、完成测量后，请及时关闭电源。

3、仪器不使用时，请放在的地方，并远离热源和潮湿的环境。

4、本产品使用电池供电，低温可能影响电池性能，造成无法开机，请更换电池。

四、校准

本设备科利用标准量块校准，建议使用3mm量块，校准方法是利用该测量尺置零后测量3mm量块，偏差即为校准误差。
