概述

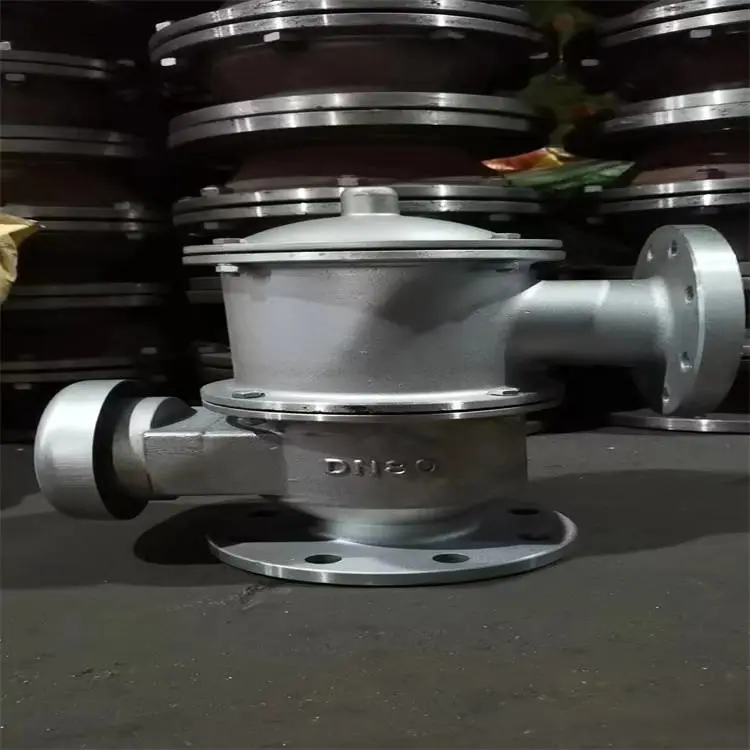

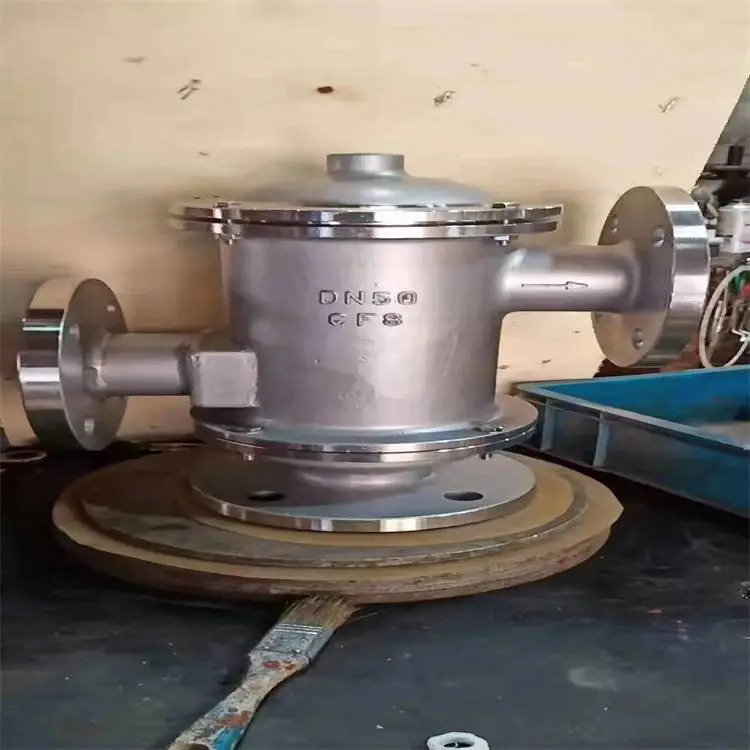

HXF-2带双接管式阻火呼吸阀是固定顶罐上的通风装置。以***缸罐内压力的正常状态，防止罐内超压或超真空使储罐遭受损坏，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。HXF-2双接管呼吸阀具有类型多，规格齐全、结构紧凑、重量轻、通风量大、泄漏小等优点。可适用于储存闪点小于28℃的甲类油品和闪点小于60℃的乙类油品，如汽油、苯、煤油、轻柴、厚油等油品及性质相同的化工产品储罐。

结构特点

 HXF-2带双接管式阻火呼吸阀由压力阀和真空阀两部分组成。本阀阀体能承受0.2Mpa的水压，无渗透和变形现象。阀体内留有足够的空间，***储罐的通气量。阀盘部件动作时，灵敏度高，动作完成后，***密封。可耐低温性能在空气相对湿度大于70%，***温度为-30℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，（允许压差正负20pa）。有静电接地线，使该阀与罐体保持等电位。目前在接管式呼吸阀容易产生静电的部位，做了技术改进添加了聚四氟乙烯垫片所以不需要接静电排放装置。HXF-2带接管呼吸阀能自动通气调节平衡油罐内外压力，对油罐起到安全作用。该阀能对石油储罐内外压差进行自动调节、其性能可靠、稳定，完全符合石油工业部SY7511-87部标准。

工作原理

 HXF-2带双接管式阻火呼吸阀当罐内油气压力大于油罐允许压力时，油蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内油气压力小于油罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼 气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内， 使罐内的压力不在继续下降。

操作压力：

阻火器、呼吸阀代号说明

维护与保养

为了确保带双接管呼吸阀的性能达到安全使用目的，阻火呼吸阀应定期进行检查和保养：
1、 检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触面有无损伤。
2、 重新安装压力盘和真空盘时应***接触面严密，导杆升降灵活。
3、 启用新的呼吸阀时必须清除盘的防震物。
