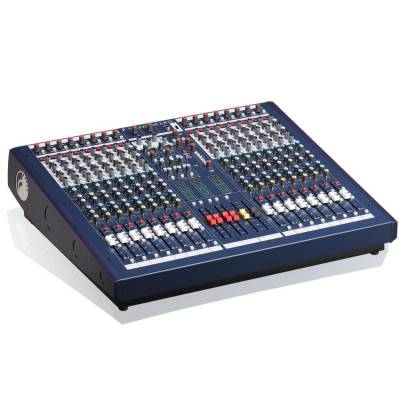

Soundcraft LX10-16 16路模拟调音台产品

声艺 LX10-16 Soundcraft调音台 声艺16路多通道模拟调音台 调音台

LX10 将 Soundcraft 现场调音台的标准品质与基本录音功能相结合，以一个紧凑的框架提供了一个单人即可轻松携带且易于配置和使用的产品。

这使得它尤为适合小会堂和社区中心等场所。 LX10 有 16、24 和 32 路通道框架尺寸可选，提供 24、32 或 40 路输入以及至少 13 路独立总线输出，包括调音，4 个组，中置扬声器群的专用单声道总线，侧面或后部补音，和 6 路辅助总线。

LX10 的平衡麦克风输入全部使用 Soundcraft 全新的 GB30 无踏板麦克风前置功放，提供 60dB 的增益和 22 dBu 的动态余量。

此外，每路输入还包括带有 2 个扫频中频控制的 4 频段均衡器。不仅如此，更配置了均衡器输入/输出开关和锐 18dB /倍频程高通滤波器，使得可在条件苛刻的场合进行***音频控制，而 6 路辅助发送可以从每路通道成对地进行前后切换，多提供 4 路推子前和 6 个推子后。这使 LX10 同样适用于折返，即重量弹奏或需要更多效果的情况。

LX10 组部分还有 2 路立体声输入（均配有适于键盘或立体声录音设备的均衡器和辅助），以及 2 路 FX 返回。

所有 4 组都可以混音并包括 12 段条形图计量，以进行的监听和插入。旋转控件上的 6 路辅助主还包括 AFL 独奏。在主部分中，所有推子前辅助和调音都有对讲设置。对于预演音乐，提供了 1 路双轨返回。

一个“双轨”调音开关，允许工程师在主扩声上播放 CD，而后台设置同步进行，只需按一下按钮即可。如果需要单声道扩声，该调音也可以传输到单独的单声道总线。 提供 USB 2.0 I/O 以便于与数字音频系统或基于计算机的数字音频工作站协作。

支持配置为 2 路输入和 2 路输出的 USB 端口可用于播放数字源的音乐，或通过调音台录制混合信号到连接的数字音频设备。 LX10 内置一个坚固的楔形钢底盘，内置电源，的全金属插孔和 接口（位于调音台后侧）。所有输入和输出均为平衡式。

Soundcraft LX10

***Soundcraft多通道调音台LX10系列将于2016年10月正式发售，LX10系列包含12、24和32路三个规格的型号的新产品，将进一步丰富调音台产品线。

Soundcraft LX10基于LX9的基础上进行了的升级，增设的功能主要如下

1.在每路输入通道增设独立的LED信号指示灯，有信号输入时亮起，信号变化时灯的颜色也相应变化

2.每路单通道输入设有幻象电源（+48V）和LED指示灯，方便连接话筒。

3.增加USB音频接口（USB Audio）可连接数字音频设备，用于音频录音与回放。

4.增加USB电源接口（5V）可用于连接采用USB供电类的设备。

5.增加Group to Mix （编组至混音）与Mix to C（混音至单通道）信号路由

LX9作为全新设计的中型实况调音台，它保留了LX7ii所有优点的基础设计，更加突显其***中型调音台的地位，真实七组母线设计，GB30新技术的应用，令LX9在保留原有技术及风格的基础上更进一步，成为***中型调音台的***。全新的技术应用，提供无与论比的声音特性；完善的功能设计，适合各种中小型场所的现场调音，其录音设计功能亦可兼作演播室应用。

全新 Soundcraft LX10系列多通道模拟调音台提供16、24和 32 路通道的三款规格，能够满足现场演出PA应用，教堂、剧院以及录音棚应用。Soundcraft LX10 在保留 LX9 原有性能的基础上进行了升级，增设的全新功能让操作更。

1.新增功能更显

每路输入通道上增设独立的LED信号指示灯，当有信号输入时亮起，而信号变化时灯的颜色也相应变化。每路单通道输入设有幻象电源(+48V)和LED指示灯，便于连接话筒。

增加USB音频接口(USB Audio)可连接数字音频设备，用于音频录音与回放。

增加USB电源接口(5V)可用于连接采用USB供电类的设备。

增加Group to Mix(编组至混音)与Mix to C(混音至单通道)信号路由。

LX10-16

2.传承英伦***品质

Soundcraft LX10 沿用了***Mspan与MH4的4段均衡器与GB30话筒前级功放，融合品质与精准。

4 段均衡器具有更陡峭的高、低通滤波器斜率，可有效滤除中频信号中杂音，令音质更通透干净。

GB30话筒前级功放采用了Local Linearization 概念，***相位线性特性，实现更宽的频响与动态范围。

LX10 设有不少于13条独立输出总线(含左/右混音输出、单声道输出、4组编组输出与6组辅助输出等)。

6个辅助主控制设有独立的 AFL监听按键。

12段电平指示用于持续监控各编组通道与被监听通道的信号水平。

对讲话筒信号可选通至辅助输出或混音输出。

2轨返回可连接外接设备，用于播放暖场音乐。

技术规格

规格 16、24 和32路通道

噪声

测得RMS,22HZ-22kHZ波束带宽，

话筒E.I.N@均一增益 ：-129dBu，

150W音源阻抗

混音输出 24输入选通至混音输出，<-80dBu，均一增益，哑音

混音输出 24输入选通至混音输出，<-100Bu，衰减器推至低位

串音

（@1KHZ，通常情况)

衰减器衰减量 >95db

辅助衰减量>80db

声像隔离>75db

相邻通道噪音>-80db

通道哑音>90db

衰减器阻断（相对于0)>90db

辅助发送（AUX SEND）关闭>80db

频率响应

话筒/线路输入至任意输出<1dB，22HZ-20kHZ

THD+N

话筒灵敏度-30dBu <0.006%

+20dBu所有输出@1KHZ

CMRR

通常@大增益@1KHZ>80dB

通常@任意增益@50HZ>60dB

输入&输出阻抗

话筒输入 1.8KΩ

线路输入 10KΩ

立体声输入 8.6KΩ

2TK返回 12Ω

混音、辅助与插入点发送 75Ω

输入&输出电平信号

话筒输入大电平信号 +22dBu

线路输入大电平信号 +22dBu

立体声输入电大电平信号 +22dBu

2TK返回 >30dBu

耳机 （@200Ω） 150 mW

USB 2.0（B类标准）

输入/输出 2-in, 2-out

位深 16-bit, 24-bit

采样率 44.1KHZ/48KHZ/88.2KHZ/96KHZ/176.4KHZ/192KHZ

电源 交流电流 90V-240VAC,50/60HZ，（内置PSU电源） 通用输入

工作条件

温度范围 -10° ～ +30°C

相对湿度 0% ～ 80%

重量

16通道 18.2kg，24通道 21.8kg，32通道 25.4kg

尺寸 32路 1059 x 503 x 164mm，24路 865 x 503 x 164mm，16路 653 x 503 x 164mm
