基本描述 BASIC DESCRIPTION - 天盾 -

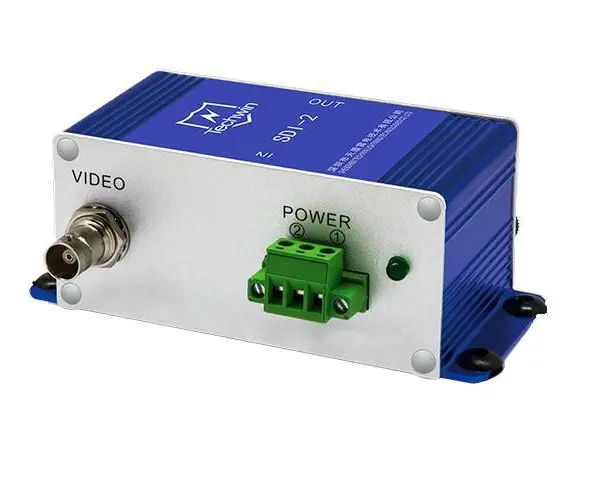

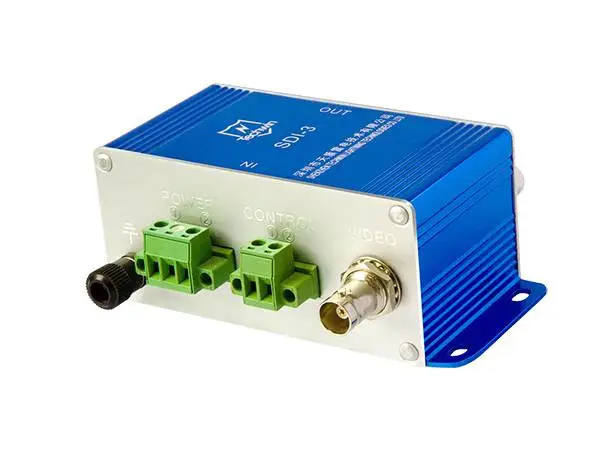

SDI系列产品是为(带云台控制的)高清视频摄像机定制的一款防雷产品,保护摄像机电源、视频、云台控制等线路免受雷电电磁
脉冲、感应过电压、操作过电压的影响,广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方
便安装等特点,具有良好的防雷效果。
应用场景 APPLICATION SCENE - 天盾 -
01主要用于SDI系列高清摄像机的防雷保护
02可保护各种视频传输设备免受来自信号传输线的感应雷击和电涌电压带来的危害
03集成式多口视频防雷箱主要用于综合控制柜内硬盘录像机、视频切割器等控制设备的集中防护
技术参数 TECHNICAL PARAMETER - 天盾 -
指标 | SDI-3-12 | SDI-3-24 | SDI-3-220 |
视频/控制部分 | |||
工作电压Uc | 12V | ||
标称放电电流In | 3kA | ||
通流容量Imax | 5kA | ||
保护水平Up | 40V | ||
传输速率Vs | 控制10Mbps; 视频:1.485Gbps/3Gbps | ||
响应时间Ta | 1ns | ||
误码率 | <10-12 | ||
接头形式 | 视频:BNC(J、K根据实际需要配置);云台控制:压接式 | ||
电源部分 | |||
工作电压Un | 12VDC | 24VAC | 220VAC |
持续工作电压Uc | 15VDC | 30VAC | 275VAC |
标称放电电流In | 5kA | ||
通流容量Imax | 10kA | ||
保护水平Up | 60V | 100V | 900V |
接头形式 | 压接式 | ||
外形尺寸 | 118*90*45mm | ||
保护等级 | IP20 | ||

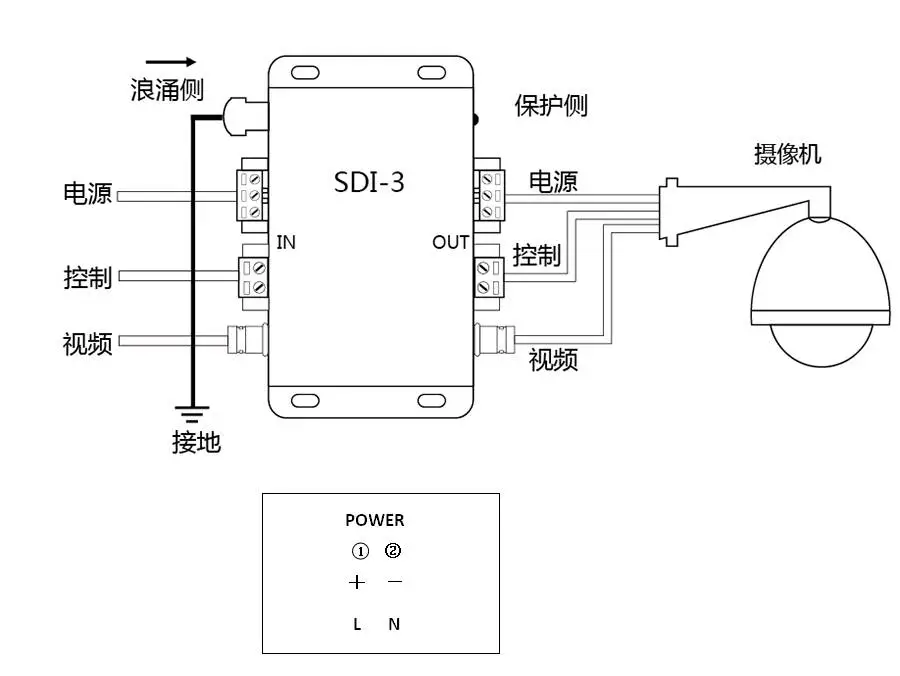

安装示意图 INSTALLATION DIAGRAM - 天盾 -
1、分别准备电源线、云台信号线、视频线一根,用于连接防雷器与摄像机
2、将防雷器固定在防水箱内
3、完成防雷器电源、视频、控制输出端口与摄像机的连接
4、完成防雷器电源、视频、控制输入端口与监控中心或者光端机连接
5、摄像机供电电源为直流电时,电源端口的①为正电,②为负电,不能接反
6、摄像机正常工作时,防雷器输出端电源指示灯亮绿色
电源端口的①为正电,②为负电
