| 产品特性：ZBSF-16P | 品牌：GHBF | 型号：ZBSF-16P DN300 |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：15-300mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |

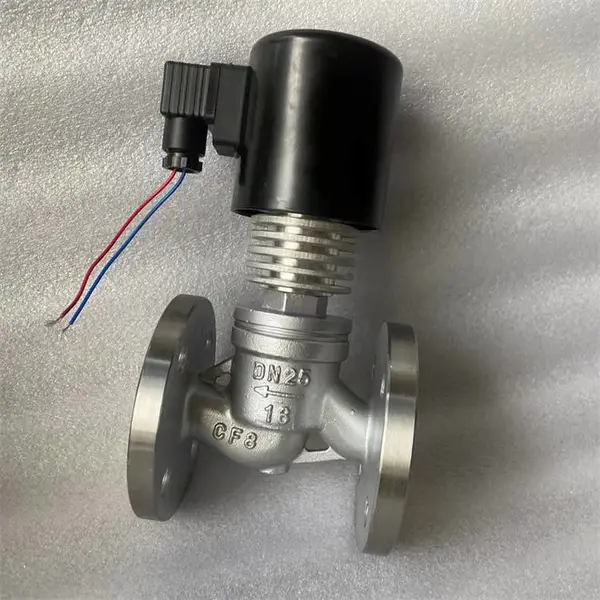

一、ZBSF全不锈钢电磁阀--用途
ZBSF系列全不锈钢电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
二、ZBSF全不锈钢电磁阀--结构原理
本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀工启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关关闭。常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由下下压差作用向上升起，主阀打开，阀门开启。
三、ZBSF全不锈钢电磁阀--技术参
项目 | 说明 | |||||||||||
工作介质 | 腐蚀性流体、超净流体、食用流体 | |||||||||||
介质温度（℃） | ZBSF-1（1Y）：≤60℃ | |||||||||||
公称压力（MPa） | 1.6 | |||||||||||
工作压差（MPa） | 0～1.6 | 0.05～1.6 | ||||||||||
公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
电源电压 | AC220V其余规格可作特殊订货 | |||||||||||
使用寿命 | 按JB/T7352-94规定 | |||||||||||
额定流量系数 | ||||||||||||
泄漏量 | 按JB/T7352-94·F规定 | |||||||||||
功耗 | AC≤70VA | |||||||||||
防爆标志 | DIIBT4 | |||||||||||
防爆证编号 | CE991010 | |||||||||||
出线口接头 | 内螺纹M20×1.5 | |||||||||||
环境温度 | -40～+60℃ |
四、ZBSF全不锈钢电磁阀--外表尺寸
DN | L | H | D | D1 | D2 | b | f | n-d |
10 | 115 | 148 | Φ90 | Φ60 | Φ41 | 14 | 2 | 4-Φ14 |
15 | 115 | 148 | Φ95 | Φ65 | Φ46 | 14 | 2 | 4-Φ14 |
20 | 115 | 148 | Φ105 | Φ75 | Φ56 | 16 | 2 | 4-Φ14 |
25 | 125 | 148 | Φ115 | Φ85 | Φ65 | 16 | 3 | 4-Φ14 |
32 | 150 | 182 | Φ140 | Φ100 | Φ76 | 18 | 3 | 4-Φ18 |
40 | 165 | 182 | Φ150 | Φ110 | Φ84 | 18 | 3 | 4-Φ18 |
50 | 190 | 192 | Φ160 | Φ125 | Φ99 | 20 | 3 | 4-Φ18 |
65 | 290 | 265 | Φ185 | Φ145 | Φ118 | 20 | 3 | 8-Φ18 |
80 | 310 | 276 | Φ200 | Φ160 | Φ132 | 20 | 3 | 8-Φ18 |
100 | 350 | 373 | Φ220 | Φ185 | Φ156 | 22 | 3 | 8-Φ18 |
125 | 400 | 416 | Φ250 | Φ210 | Φ184 | 22 | 3 | 8-Φ18 |
150 | 480 | 440 | Φ285 | Φ240 | Φ211 | 24 | 3 | 8-Φ22 |
