| 产品特性：J61Y-250 | 品牌：GHBF | 型号：J61Y-250 DN100 |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：10-275mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |

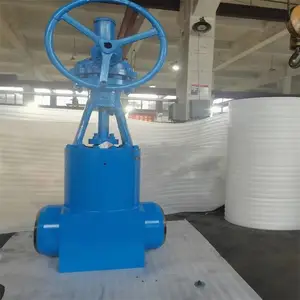

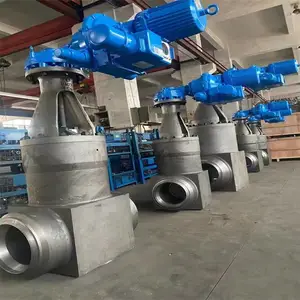

J61Y-P54 140V DN100 高温带散热片焊接截止阀 承插焊
产品说明
J61Y-P54高温高压电站截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
主要特点及用途
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
制造验收技术标准
1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
主要性能和使用规范
| 产品型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 公作温度℃ | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J61H(Y)-100 | 10 | 15 | 11 | / | / | / | ≤425 | 水、蒸汽、油品 |
| J61H(Y)-200 | 20 | 30 | 22 | / | / | / | ||
| J61H(Y)-250 | 25 | 38 | 28 | / | / | / | ||
| J61H(Y)-320 | 32 | 48 | 36 | / | / | / | ||
| J61Y-P54/100V | 20 | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
| J61Y-P54/140V | 25 | 38 | 28 | 14 | / | / | ||
| J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
| J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤550 | |
| J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
| J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
| J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
| J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
| J61Y-P57/170V | / | 60 | 44 | / | / | 17 |
标准与规范
| 设计与制造 | 结构长度 | 压力 – 温度等级 | 试验标准 |
| E101 JB/T3595 DL/T531 | E101 JB2766 GB/T15188.1 | E101 JB/T3595 | E101 JB/T9092 |
主要零件材料
| 零件材料 | 材料牌号 | ||
| 阀 体 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 阀 盖 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 阀 瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
| 阀 杆 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
| 阀 座 | 25 + STL | 304 | 304 |
| 密封环 （ 垫 片 ） | 增强柔性石墨 / 软钢 | ||
| 填 料 | 增强柔性石墨 | ||
| 阀 杆 螺 母 | ZCuAl10Fe3 / D2 |
