电子围栏施工安装方法讲解

近几年随着国民经济的发展，人们的生活水平日益提高，环保、安全、健康越来越成为人们关注的焦点，随着人们对安全意识的防范提高，安防行业技术突飞猛进和安防产品的质量越来越稳定，电子围栏这个安防周界报警系统也在不断更新和改革，并且在市场中占有越来越重要的地位。且成功运用到全国各地区各个行业，如今不再是特殊机构可以安装，电子围栏从2000年左右开始盛行到如今已经越来越民用化，普通老百姓也可以随时安装对自己的财产和人生安全加以保护，表明电子围栏产业继续呈欣欣尚荣发展态势。

越来越多的人使用电子围栏，但是对于初次接触电子围栏防盗入侵报警系统的人来说，安装却没有头绪，如果安装错误或者安装不规范，一定程度上会影响电子围栏的整体使用寿命，达不到预期的安全防范效果，那么小编也是询问了业内专业人士，举例为大家说明怎么安装：

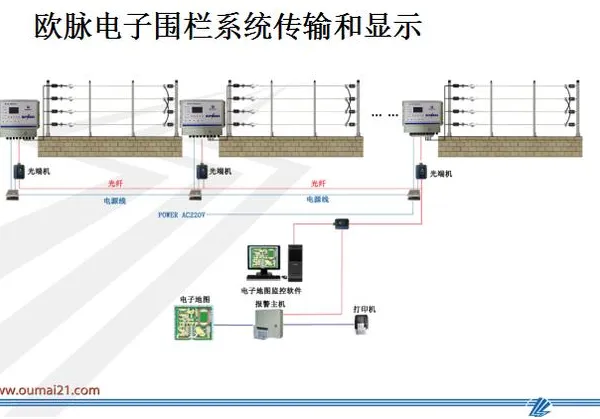

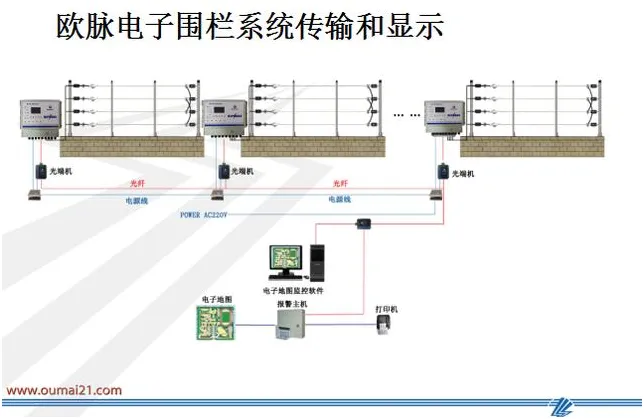

我们先看下电子围栏的整体示意图：

安装电子围栏系统之前首先根据示意图要弄清楚分几个部分组成。

1、电子围栏主机部分：

电子围栏主机包含：单、双防区脉冲主机、防雨箱、避雷器、接地系统、高压线

2、电子围栏前端部分：

受力柱（含固定件和装饰帽）、中间柱（含固定件和装饰帽）、合金线、线夹、紧线器、终端绝缘子（含挂钩）、膨胀螺丝、警示牌、声光报警器（含支架）

3、末端报警部分。

长周界用总线报警主机（含地址码模块），短周界用分线报警主机（不含地址码模块），报警控制键盘、声光报警器（室内）。

如果涉及标准豪华配置还有，控制服务器、操作管理软件、串口模块、显示屏、联动模块（联动监控探头），手机APP，Wifi控制模块，OUM485D手拉手光端机（长距离传输需要2公里以上使用）。

以上是系统组成部分简单介绍。对整个系统有所了解后，那么下面就介绍施工安装。

电子围栏施工前准备（重要）

1.施工工具：施工必备手电钻、电锤、钢丝钳、剥线钳、螺丝刀、扳手（12-14‘10-12）、脚手架、安全带等常规施工工具，根据现场施工情况，遇到弱电井还需要穿线器。

2.施工材料：准备好RS485双绞线或者网线、双绞屏蔽线、护套线、20的PVC穿线管，电源密封胶带，扎带等材料。

3.安全准备：在施工现场需要悬挂施工安全警示灯及带有警告标语的安全警示牌。

举例以电子围栏发源地的上海某厂家产品为说明进行分图讲解。

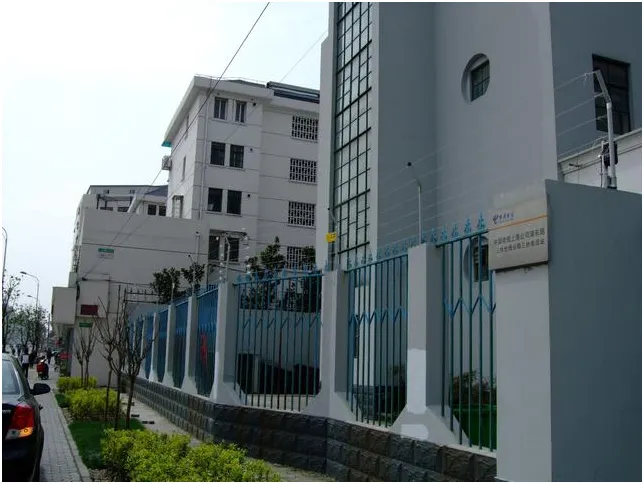

整套电子围栏安装好以后实物图如下：

（上海市杨浦区黄兴路电信局安装的欧脉电子围栏实物图，据小编了解已经运行10年，上海欧脉公司成立于2002年。）

受力柱中间柱安装：

如果是实体围墙，那么先在围墙***用冲击钻打孔，安装底座的标准孔直径为8毫米，所以打孔的钻头应用12毫米，膨胀螺丝选择8毫米粗、7厘米长的即可使用。

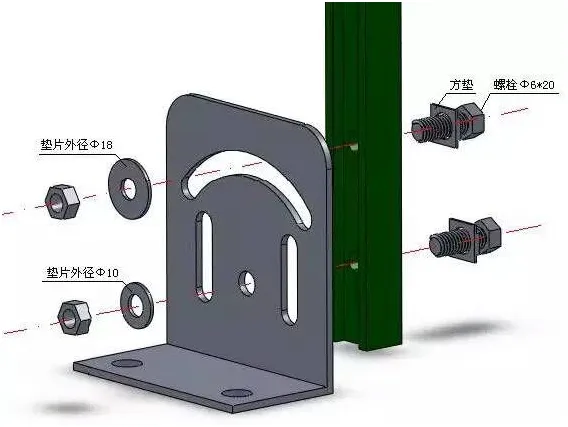

固定受力柱示意图如下：

根据上图可知，欧脉电子围栏受力柱底座有左右俩个底座构成，采用80膨胀螺丝4孔固定，且角度可以万向无极调角度（可选择90度直立安装也可以选择如图的倾斜安装），中间添加圆形抱箍垫圈，外部添加螺帽和垫片，***了围栏的整体强度。另外底座的整个厚度达到3毫米以上且是热镀锌不上绣，使用寿命***可达到5年以上。

固定中间柱示意图如下：

欧脉电子围栏中间柱采用单片底座，厚度同样也是采用3毫米以上的优质热镀锌底座。安装角度同样是任意无极去调角度（小编特意了解，什么是无极调角，专家解释说可以任意调整0.5°或者1°、2°等，那么其他厂家基本就是22.5°、45°、67.5°、90°打孔去调角度非常不方便也不利于特殊墙体的安装）

电子围栏安装底座实物图如下：

（受力柱固定件安装）

电子围栏安装底座实物图如下：

（中间柱固定件安装）

在围墙上的安装方式

拿到电子围栏受力柱和中间柱以及固定底座，可以根据现场情况进行倾斜安装或者直立安装。如下图

墙体倾斜式安装

墙体90°垂直安装（可预埋在墙体里安装）

合金线安装

所有的底座和立柱安装好后，就是开始放合金线了（如下图）：

（动态图片可以看到，末端固定合金线盘，前端一人走着拉线即可穿孔安装，无需任何多余绝缘子，安装简单不啰嗦，节省器材成本和人工施工成本）

穿孔安装的优势：整套系统绝缘，不会出现短路的情况发生，间距永远固定，不会出现绝缘子脱落造成的短路问题，同时不给犯罪分子可乘之机。如果周界是几千米出现绝缘子脱落造成的短路，然后逐一排查非常浪费人力和财力。不能做到有问题及时发现，及时处理。同样由于短路造成的报警会成为误报。

紧线器的安装

直接把合金线穿过紧线器中间的孔（如下图），主要的作用是把合金线拉直，以免合金线太松影响总体美观，另外太松容易造成俩根线搭在一起照成短路（一旦短路就会进行报警，属于误报。电子围栏的原理是不会产生误报的）

终端绝缘子、线夹的安装

先用手电钻在受力柱上面打孔（默认是打好的），然后用挂钩穿过黑色绝缘子，再挂在柱子上（如下图），线夹的作用就是把合金线给夹住，以免合金线脱落。（柱子边上的黑色线是高压线给围栏供电用的，下文会讲解到）

避雷器的安装

在空旷或有一定高度的地方，在雷电发生地区架设的电子围栏上，必须安装避雷器。避雷器应安装在电子围栏的始端，悬挂在电子围栏***道合金线上即可，底部需要接入大地。 应按照避雷器的使用说明正确安装。

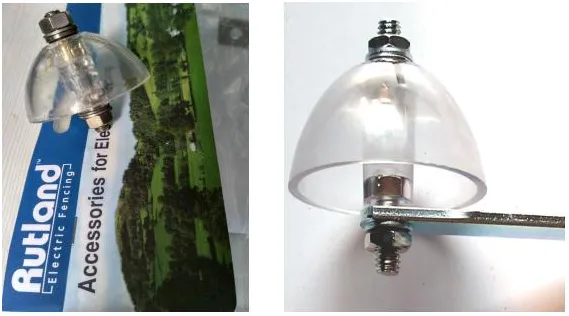

此外必须选用电子围栏专用避雷器，以便更好的保护脉冲主机，目前国内的避雷器都是氧化锌的且质量较差，如果过雷击后根本无法查看。采用上海欧脉专用的电子围栏（英国原装进口）避雷器可以肉眼看到是否遭受雷击，如下图。透明半圆形的避雷器，如果遭受雷击里面的芯就会变黑。

警示牌的悬挂安装

警示牌的悬挂一定得按照规范进行悬挂，只固定俩个孔是错误的悬挂方法，正确的悬挂方法是3个点同时用扎带固定（如图）欧脉公司称为“三点悬挂法”

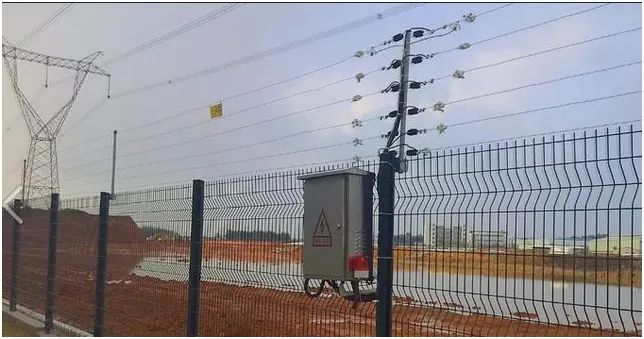

高压线和脉冲主机的机箱安装

一般脉冲电子围栏脉冲主机和防雨箱放在俩个防区之间，俩如200米的周界分俩个防区，那么脉冲主机和防雨箱就固定在100米的位置，也就是俩个防区之间，通过高压线给左右俩个防区供电。

此时，周界脉冲电子围栏前端已经全部安装完毕，脉冲主机和电子围栏连接大概示意图如下：

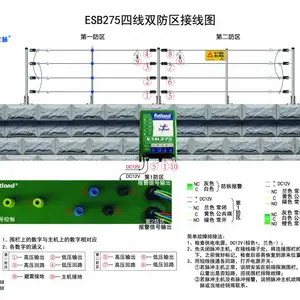

举例：通常我们看到的电子围栏都是4道合金线，那么末端的链接方法就是1和3跳接，2和4跳接。1和2，3和4进行跳接是错误的。（如下图）

防区主机和电子围栏前端接好后，那就需要通上电进行测试了，主要是测试短路或者短路报警还是不报警。如果测试可以正常报警，***和末端的报警主机进行对接。

安装需要注意的要点（非常重要）：

1、请勿在易燃易爆周围使用脉冲电子围栏，特殊情况下使用时，请保持安全距离，符合当地的消防安全要求。请勿在雷雨天气安装。

2、脉冲主机的报警输出线对视频传输线有干扰，注意进行屏蔽。

4、脉冲主机不能放在温度过低或者过高的地方安装使用。

5、 围栏线应采用分段安装的方式固定，同一条直线或同一防区建议分为一段。不在同一条直线上的可以分几次安装。这样施工清晰明朗，循环有序。

6、展放合金线：采用放线架或适当方式放线，切莫任意放，以免出现打结和不平整现象。可以2根同时展放，但注意不要交叉。或者单独的每根线进行穿孔放线。

7、相邻两段电子围栏之间的连接线均必须使用额定耐压不低于20KV的专用电子围栏高压导线，切莫为了节省成本使用其他绝缘线代替。

8、接地的原则，接地点一般选择在电子围栏的末端，但是，当防区加入避雷器时，避雷器的接地点应在电子围栏的始端。 强电及避雷器必须有良好接地，接地电阻<10Ω。强电与弱电接地必须分开并≥4m 。

9、脉冲主机默认都是免费质保一年，对非正常使用或者不正确安装、长期暴露在潮湿、过高或者过低的温度环境中造成的损坏将不予保修。切记

结束语：

一般来说，电子围栏整套系统对接和调试，各个厂家都会安排专业的技术进行上门服务（大部分收费），由于接线不是书面可以简单说清楚，小编建议还是咨询各个厂家的技术人员。电子围栏行业没有暴利，纵观全国每个行业都是如此（国有垄断行业、***科技行业除外），每个厂家都在努力的提升服务质量和产品的品质，只为把好的产品，好的服务带给全国的用户。据小编了解上海欧脉公司所拥有的品牌服务支持体系遍布全球（欧脉***6+6售后模式，全球6个国家、国内6个区域），只要您购买了欧脉产品不管是在国外还是国内，一般故障修复周期为5个工作日。对于个别需要返回原厂维修或者是需要技术员上门进行维修的情况，在接到通知24小时内公司就会派人奔赴现场处理，一般排除故障的维修周期为3天。
