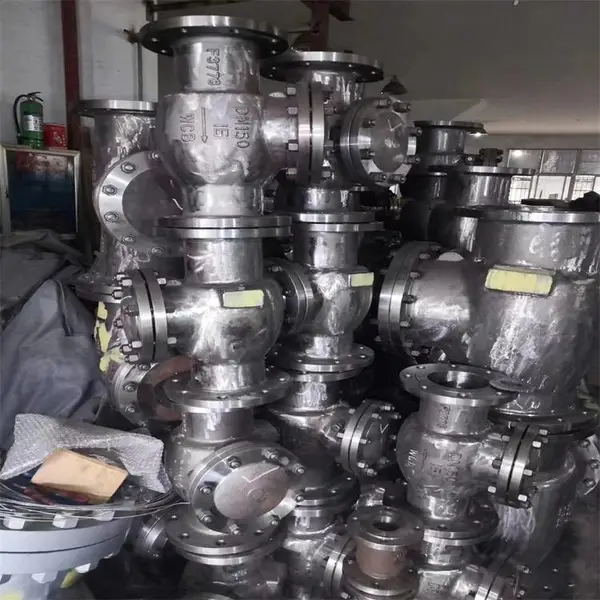

H44W-10P,H44W-16P,H44W-25P,H44W-40P,H44W-64P,H44W-16R,H44W-25R,H44W-40R,H44W-64R,H44W-16RL,H44W-25RL,H44W-40RL,H44W-64RL不锈钢法兰旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。本类阀门在管道中一般应当水平安装。

H44W不锈钢旋启式法兰止回阀主要采用不锈钢材质的阀体,只供防止各路式设备上的介质逆流的单向启 闭用。 不锈钢旋启式法兰止回阀是靠介质压力而自行开启或关闭的。不锈钢旋启式法兰止回阀只能竖装,不能横装,不锈钢旋启止回阀靠介质向阀瓣旋启方向流动为开启,反之则关闭。适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。

H44W不锈钢法兰旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,***阀门外泄的可能。 旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。

适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。

用途
不锈钢旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。



结构特点
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速,水锤压力小

4、水平或垂直管道均可使用,安装方便

5、流道通畅、流体阻力小

6、动作灵敏、密封性能好

7、阀瓣行程短、关阀冲击力小

8、整体结构、简单紧凑、造型美观

9、使用寿命长、可靠性高

1 作用原理:通过汽缸塞的上下移动,协助阀瓣快速启闭以达到密封面

2 结构说明

A 结构形式:旋启式单阀瓣

B 驱动方式:对焊连接

C 连接形式:对焊连接

D 阀门的开启和关闭由气动装置来控制,加快阀门的开启和关闭速度。

(一)维护与保养

1该阀门应存放在干燥通风的室内,做到防潮、防雨、防锈。

2 存放月运输时启闭件应处于关闭装置,同时应做好以下工作:

a 阀瓣应固定于开启位置

b 通径两端内口用泡沫板堵塞,端口须用闷盖塞紧,予以防尘、防锈,保持通道清洁和端面的平整;

c 汽缸部位进行适当的包装防护、防震和防碰;

d 阀门放置时应平稳,气动驱动装置朝上,不得相互受挤。

3 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹,焊接口的防护状况进行检查,擦拭污垢和锈迹后,重新涂刷防锈油予以防护。

安装与使用

1 抽汽止回阀垂直安装在水平管道上,使用是一般处于全开状态。

2 旋转式止回阀应优先安装在水平官道上,也可安装在管内介质自下而*动的垂直管道上。

3安装前应***行以下工作

A卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢;

B剥去阀瓣表面上的油纸,去除阀瓣面上的油垢;

4安装时介质的流向必须限制。

5 通过管路的介质不应带有硬质颗粒,以免损伤密封面

6 该阀门出厂前以逐台进行检验和试验合格,安装单位可直接压力试验或安装使用。
