柱塞阀原理是什么 柱塞阀和截止阀的区别

柱塞阀简介

柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的***新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。

柱塞阀和截止阀的区别

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成.当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

截止阀具有以下优点：结构简单，制造和维修比较方便，工作行程小，启闭时间短。密封性好，密封面间磨擦力小，寿命较长。截止阀的缺点如下：流体阻力大，开启和关闭时所需力较大。不适用于带颗粒、粘度较大、易结焦的介质。调节性能较差。柱塞阀的优点上面说了,它的缺点是启闭速度较慢。

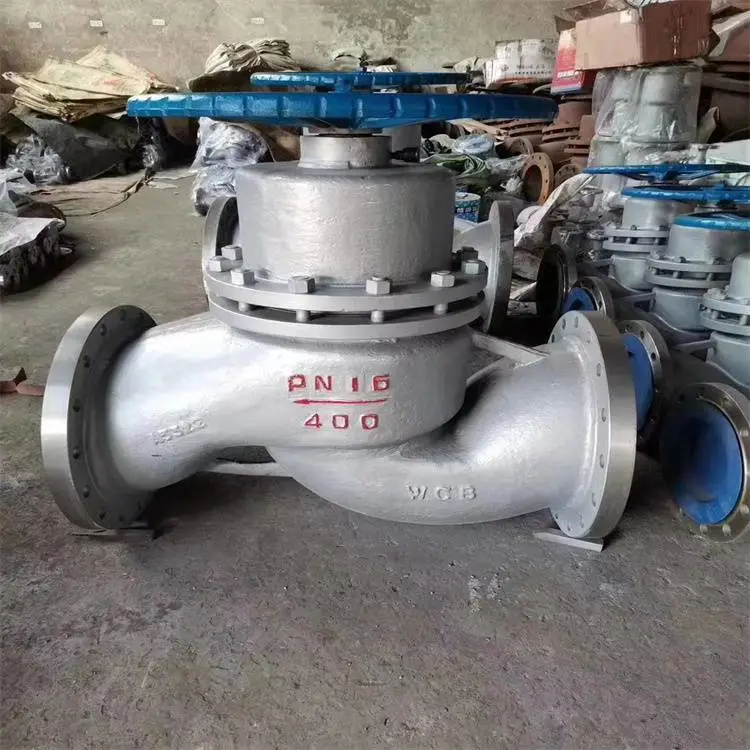

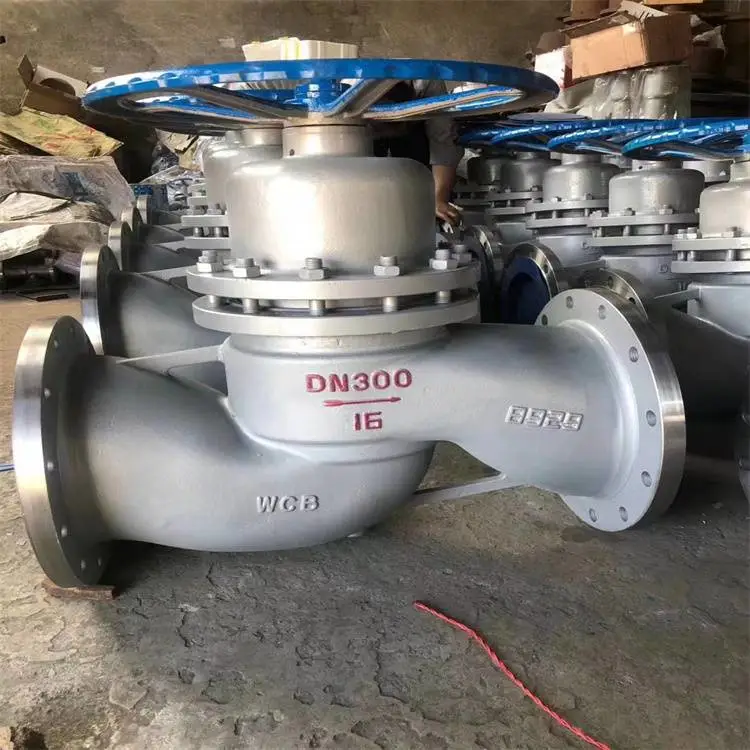

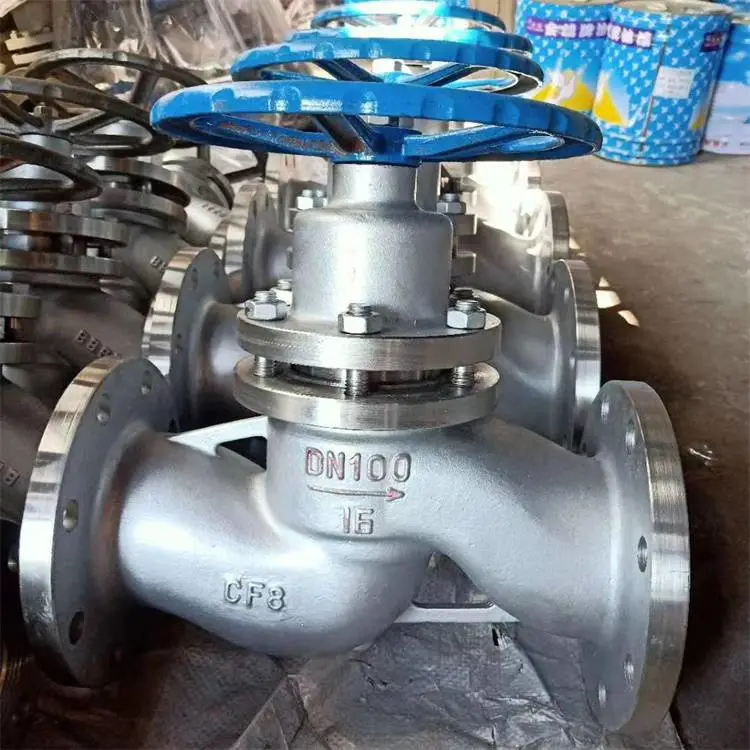

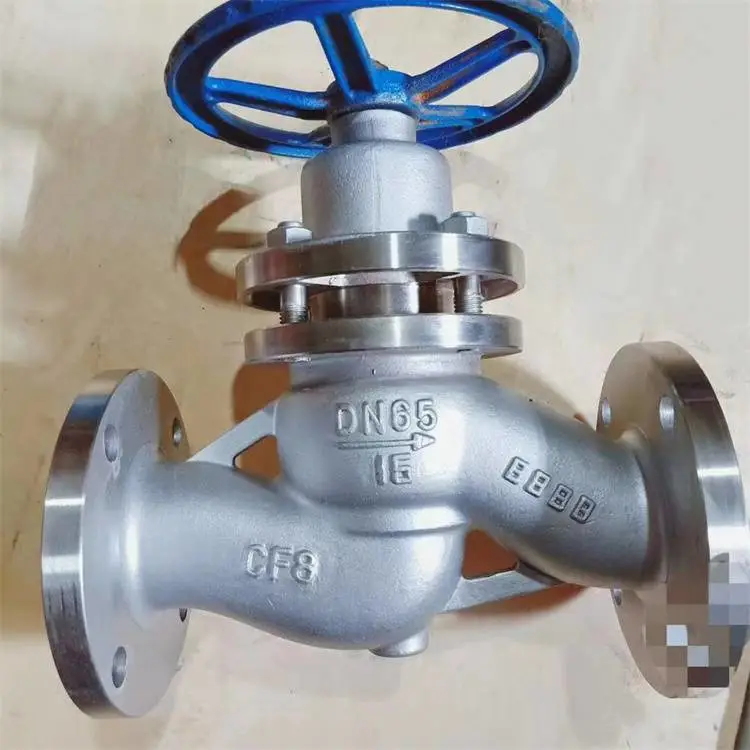

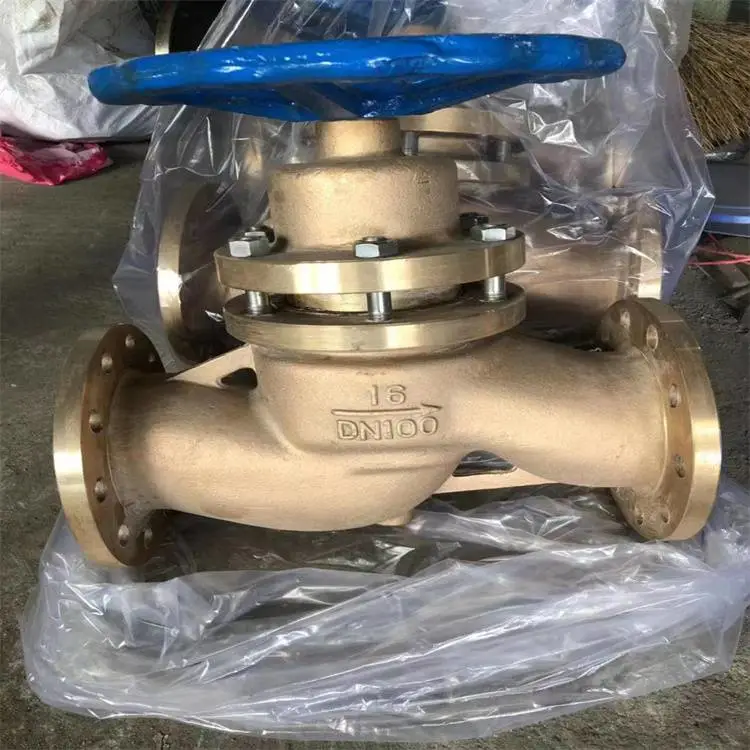

柱塞截止阀UJ41H/Y  规格规范：

主要外形尺寸和连接尺寸：
