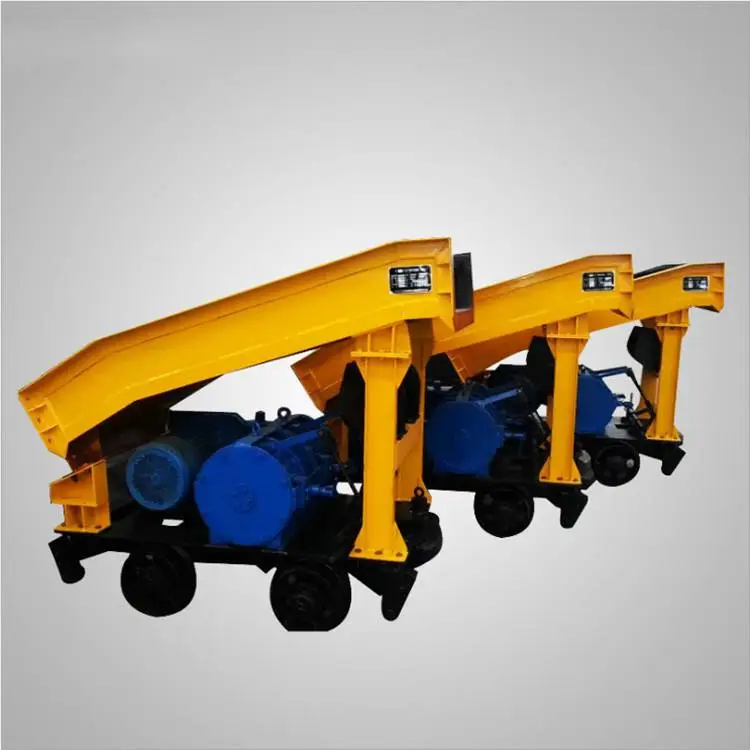

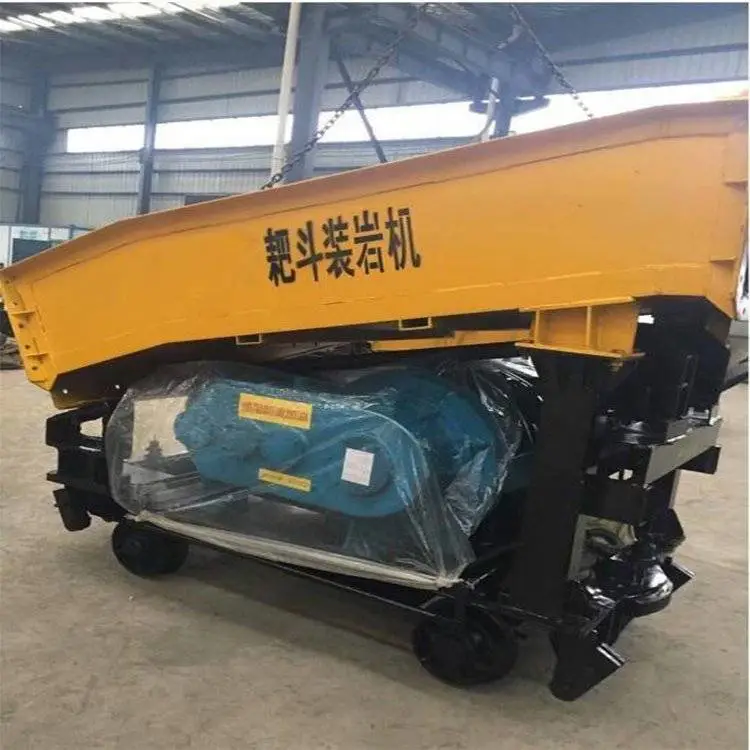

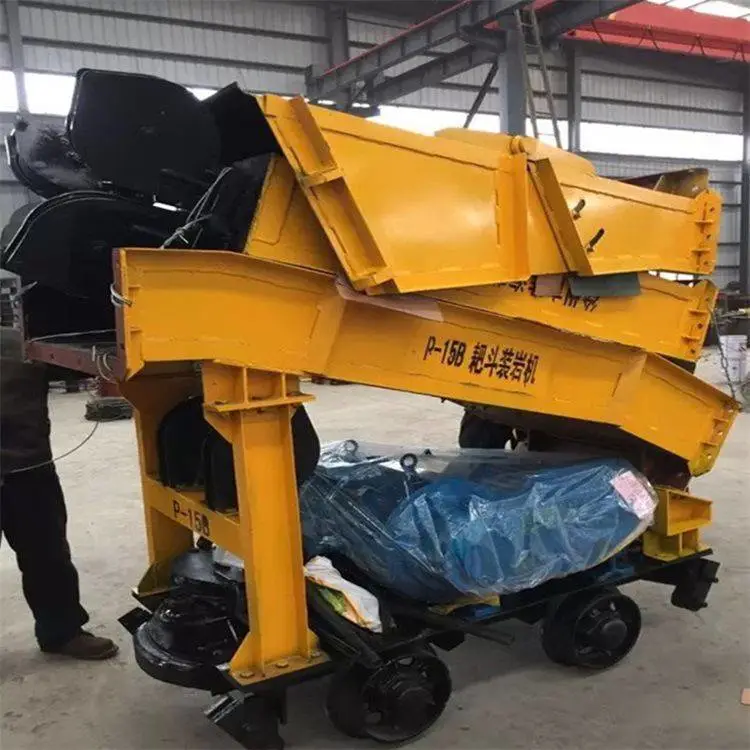

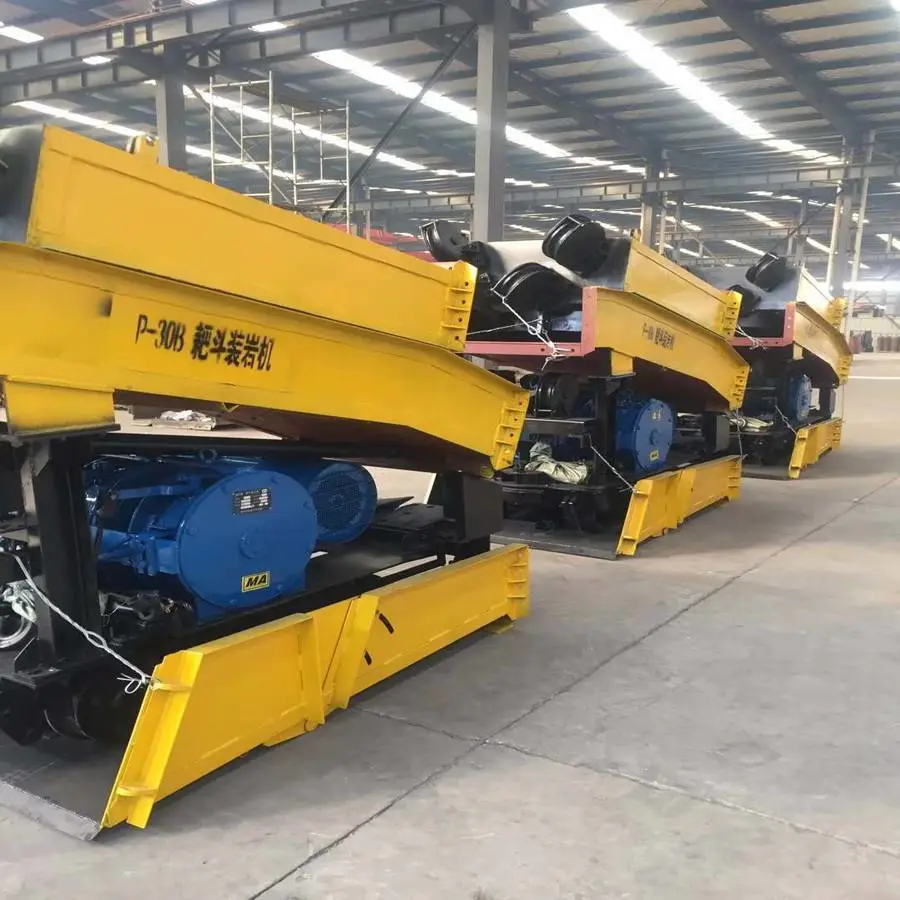

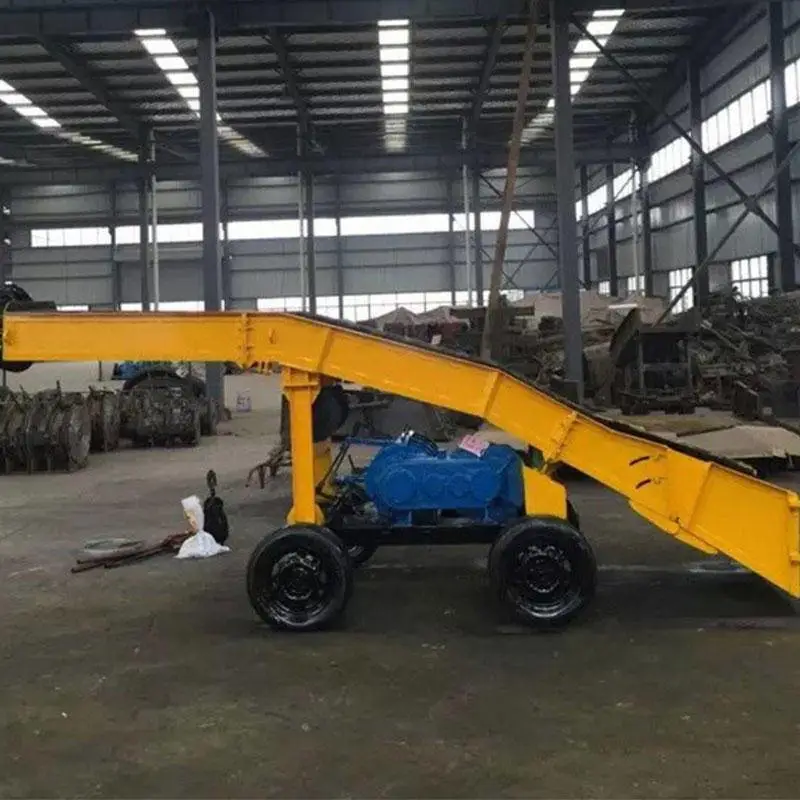

耙斗装岩机是通过绞车的两个滚筒分别牵引主绳，尾绳使耙斗做往复运动把岩石扒进料槽，至卸料槽的卸料口卸入矿车或箕斗内，从而实现装岩作业。

主要参数

型号：   P-15B     P-30B      P-60B       P-90B

 电机型号： YBB11-4    YBB17-4     YBB30-4        YBB45-4

 电动机功率KW：11      17            30         45

 主绳牵引力KN：7.2-10.4  13.5-19.5    23.3-32.7        32-50

 钢绳直径mm： 12.5     15.5        15.5       17

 主绳牵引速度mm：1.05-1.52   0.85-1.7   1.06-2.07

 容绳量m：   56     85-75       80-70         75-60

 转速m/s：    1450      1450       1450     1450

 电压v：     380/660     380/660    380/660   380/660

 净断面积：M2        >4.5     >6     >9     >16

 净高M         >2        >2.2      >2.5      >2.8

 绞车类型：三行星齿轮双滚筒绞车

 外形尺寸mm：4700*1040*1750 6110*1305*1950 6750*1850*2350 8400*2010*253

 总重量kg：     2500      4500      7200      8800

 耙斗容积M3：    0.15      0.30     0.60      0.90

 技术生产率：    14-25      35-50     70-100    95-140

 铁轨轨距mm：       600/900     600/900    600/900    600/900
