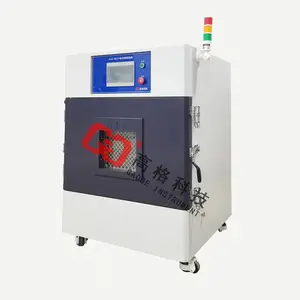

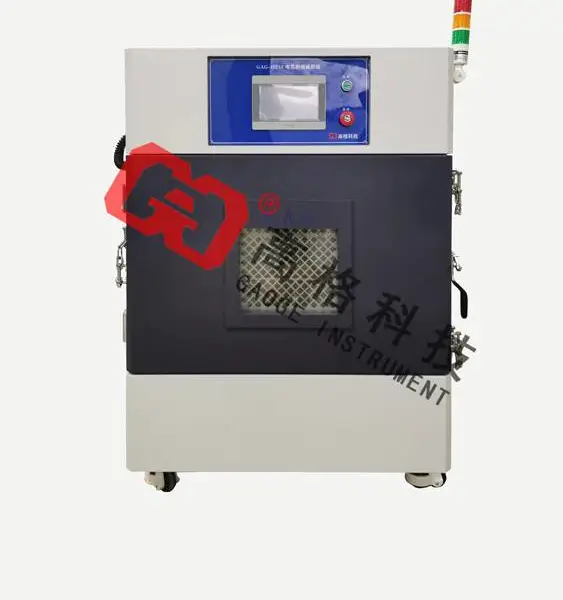

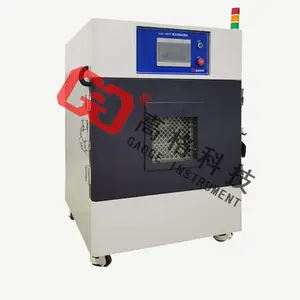

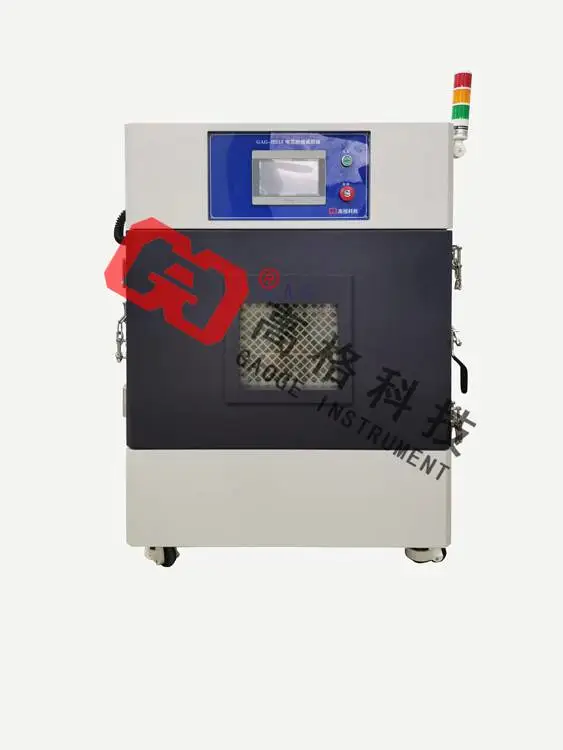

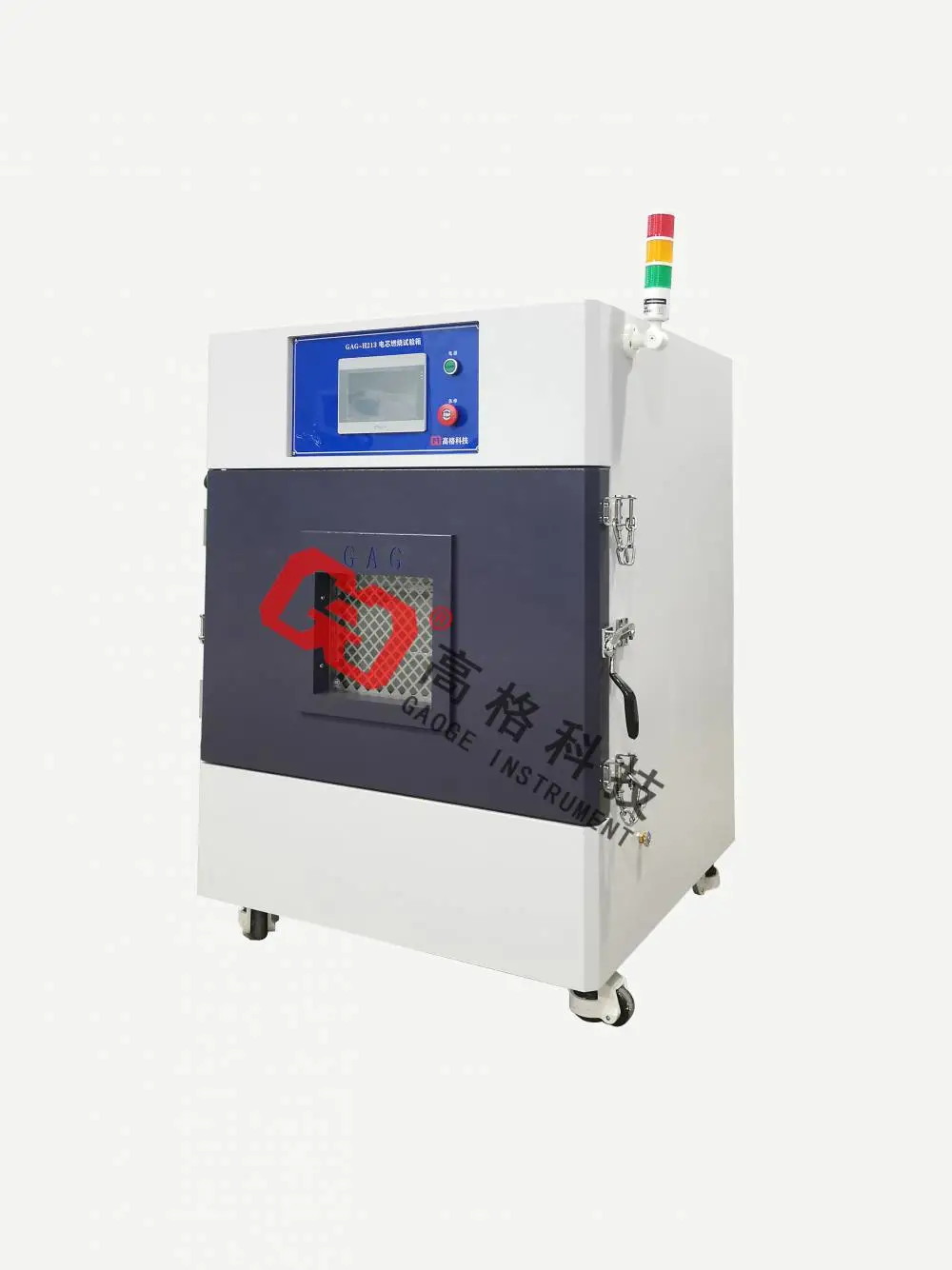

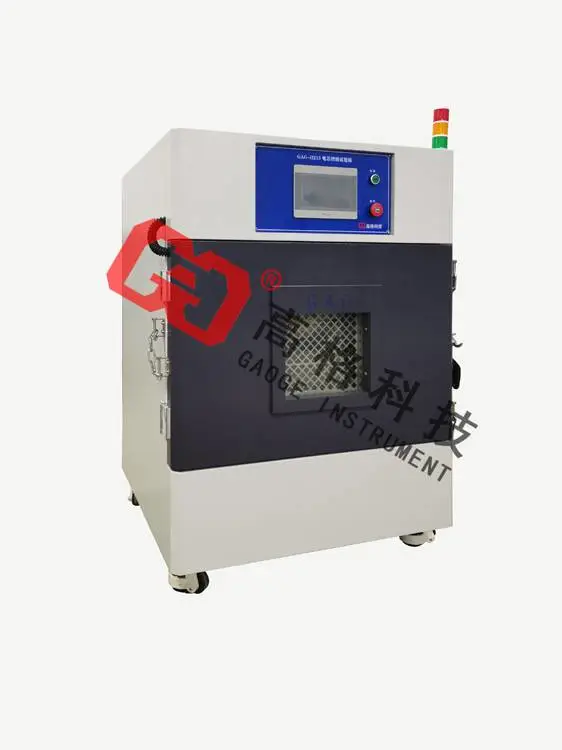

新能源电芯燃烧试验机-满足GB31241标准-电池燃烧试验箱

一、设备品名：

1.1产品名称：电芯燃烧试验机

1.2产品型号：GAG-H213

二、概述：

2.1用途 本机适用于电池耐燃性试验，根据UL2054、GB31241等试验标准标准制作。

2.2特点 2.2.1 PLC触摸控制；

2.2.2烟雾报警时排风会自动打开，没有烟雾时，会延时一段时间后才关闭；

2.2.3点火不成功报警同时截断气源；

2.2.4自带照明，通过外部反射，***照明等的寿命与安全；

2.2.5可视窗口，可清晰观察到实验中测试物的变化；

2.2.6带防爆玻璃，并加装钢网，双层保护；

2.2.7通过遥控器控制，最远距离可达20米。

三、符合标准：

3.1.UL1642《锂电池标准》；

3.2.UL2054《家用和商用蓄电池组》；

3.3.GB31241-2014《便携式电子产品用锂离子电池和电池组安全要求》。

四、试验方法：

4.1试验步骤 GB31241-2014《便携式电子产品用锂离子电池和电池组安全要求》

测试要求：

将电池按照规定的试验方法充满电后，再将电池放置在试验工装的钢丝网上，试验工装见附录E.2。如果试验过程中会出现电池滑落的情况时，可用单根金属丝把电池样品固定在钢丝网上；如果无此类情况发生，则不可以捆绑电池。用火焰加热电池，当出现以下三种情况时停止加热：

a）电池爆炸；

b）电池完全燃烧；

c）持续加热30min，但电池未起火、未爆炸。

接收标准：

试验后，组成电池的部件（粉尘状产物除外）或电池整体不得穿透铝网。

UL 1642《锂电池标准》

测试要求：

实验电池置于中间直径4英寸的孔并盖有盖板的平面桌上。盖板由每英尺20孔的钢丝网构成或钢丝0.017英寸（0.43mm）。在试样周围安置一个每面2英尺宽（610mm）、1英尺高(305mm) 共8面的丝网屏风。金属网由直径0.010英寸(0.25mm)金属丝按每英寸16-18丝构成。样品放在金属网上，盖住桌中央的孔，然后进行加热直至爆炸或至其被摧毁。其中安全阀朝向平行于石棉布。

接收标准：

爆炸电池没有任何部分穿透网屏，没有部分或全部电池突出网屏。

4.2工装图

4.3可拆八角笼

五、技术参数：

5.1燃烧器 本生灯，管口内径为0.375英寸（9.5mm）长约100mm；

5.2火焰施加时间 0～9999H、M、S可设置；

5.3火焰高度 可调节；

5.4试验棒直径 6.35mm±0.5mm；

5.5试验棒高度 305mm±1mm；

5.6测试罩宽度 八边形对边610mm±1mm；

5.7对边尺寸 八角笼上方和下方边缘的尺寸应该是12.7 × 12.7mm±0.5mm；

5.8点火装置 自动点火（摇控式控制10米以内有效）；

5.9控制方式 试验过程全自动控制；

5.10燃烧气体要求 甲烷（客户自配）；

5.11视窗尺寸 400 × 350mm(20mm厚钢化防爆玻璃)；

5.12排气风扇口 直径100mm（箱体后侧装有排气扇）；

5.13箱体底部 底下装有四个万向滑轮,可自由移动；

5.14机台尺寸 W950 × H1650 × D800mm；

5.15机台重量 约130Kg；

5.16电源 AC 220V；

5.17功率 0.8 KW。

六、触摸屏界面：

监控画面 参数画面。
