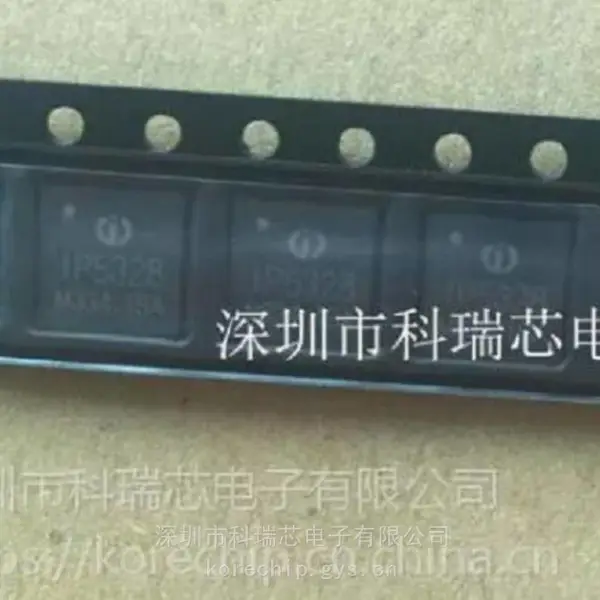

型号：IP5328P-20W-H

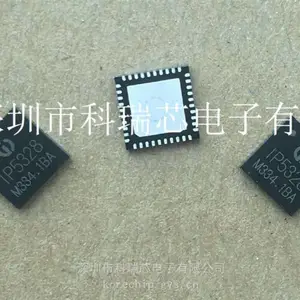

封装：QFN-40

品牌：INJOINIC/英集芯

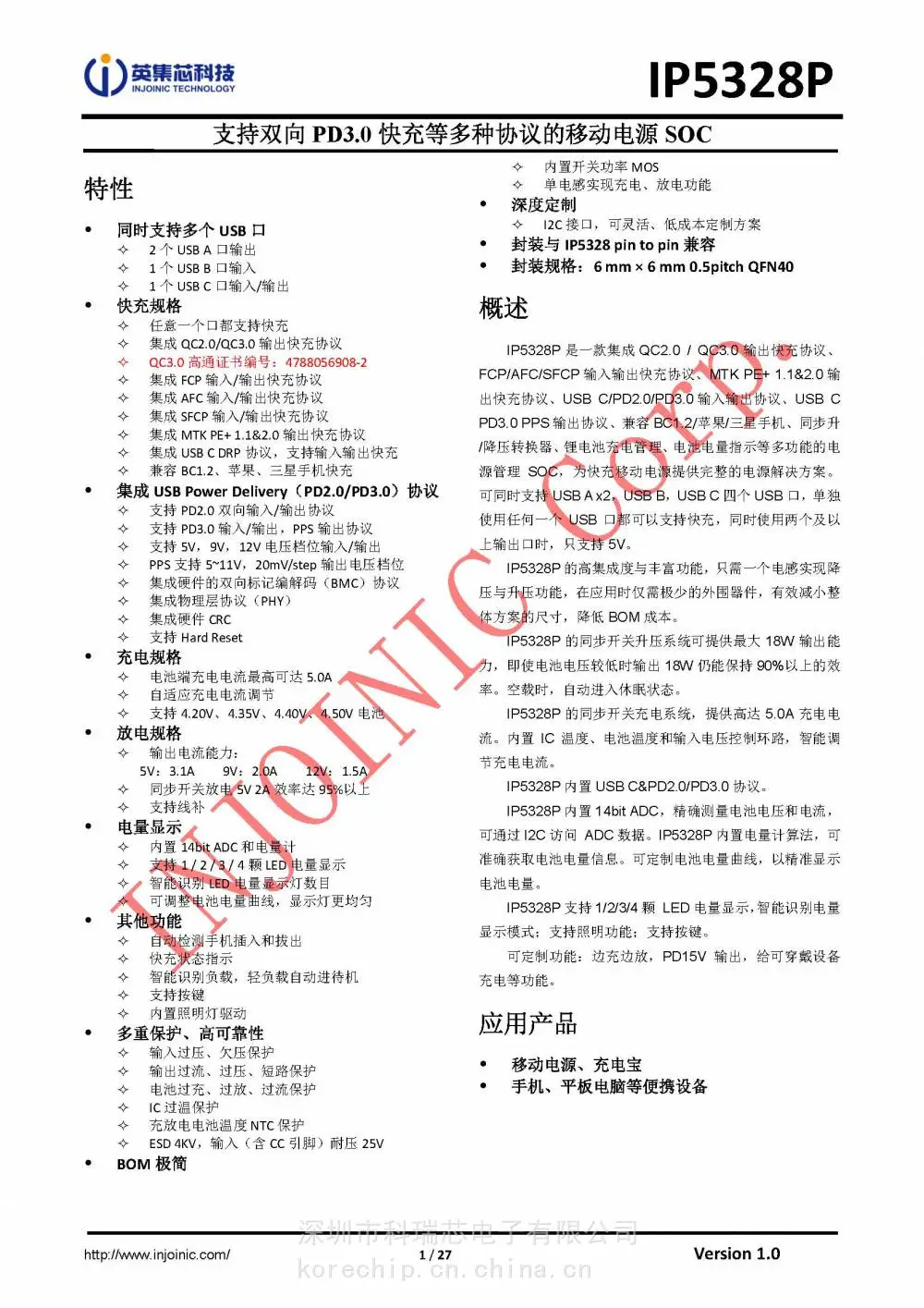

概述

IP5328P是一款集成QC2.0/QC3.0输出快充协议、 FCP/AFC/SFCP输入输出快充协议、MTK PE+ 1.1&2.0输出快充协议、USB C/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容 C1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为快充***提供完-整的电源解决方案。可同时支持USB A x2，USB B，USB C 四个USB口，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，只支持 5V。

IP5328P的高集成度与丰富功能，只需一个电感实现降压与升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成ben。 IP5328P的同步开关升压系统可提供18W输出能力，即使电池电压较低时输出18W仍能保持gao效率。空载时，自动进入休眠状态。

IP5328P的同步开关充电系统，提供高达5.0A充电电流。内置IC温度、电池温度和输入电压控制环路，智能调节充电电流。

IP5328P内置USB C&PD2.0/PD3.0协议。

IP5328P内置14bit ADC，精-确测量电池电压和电流， 可通过I2C访问ADC数据。IP5328P内置电量计算法，可准确获取电池电量信息。可定制电池电量曲线，以精-准显示电池电量。

IP5328P 支持 1/2/3/4 颗LED电量显示，智能识别电量显示模式；支持照明功能；支持按键。

可定制功能：边充边放，PD15V输出，给可穿戴设备充电等功能。

应用

***/***

手机、平板电脑等便携式设备

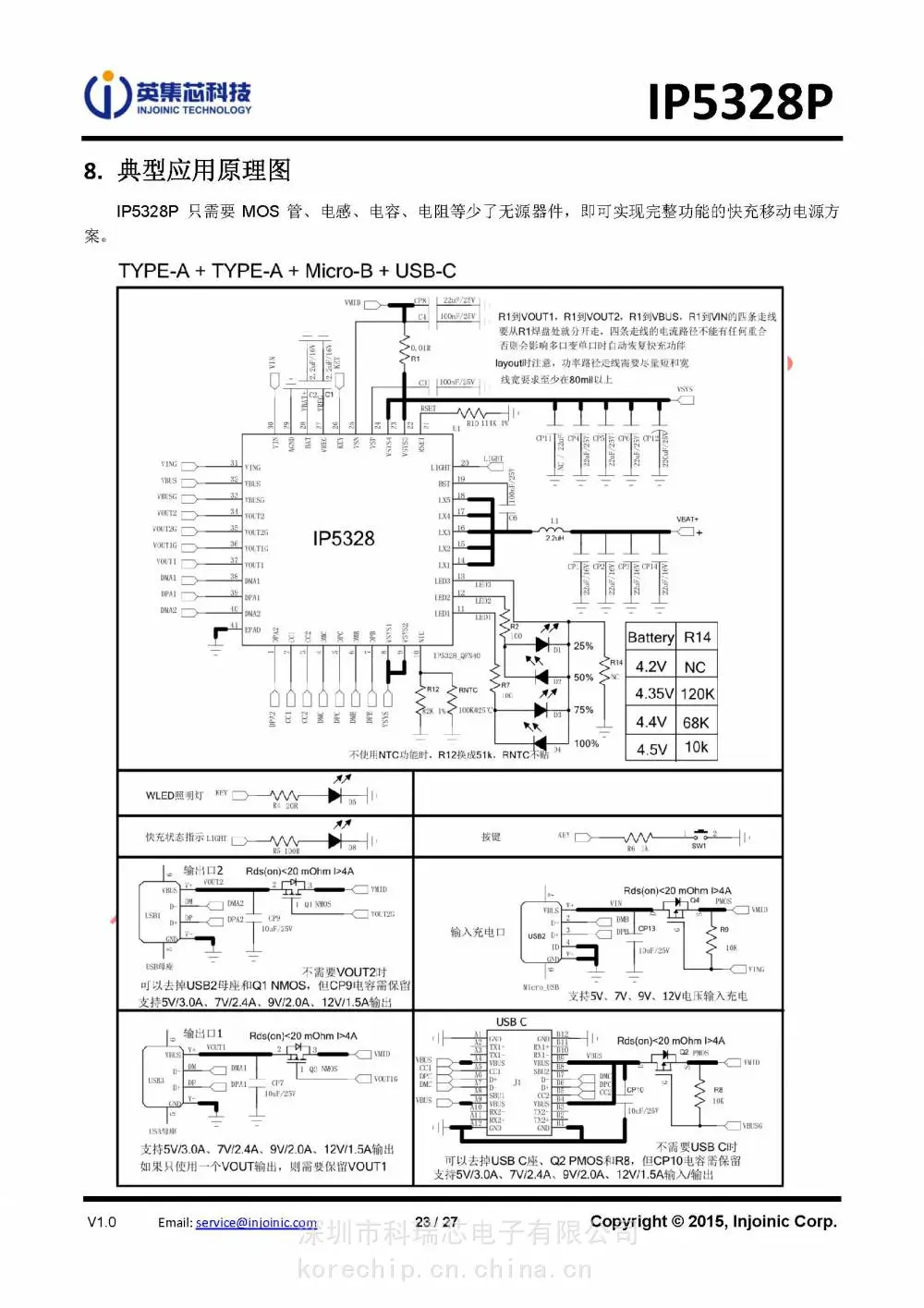

典型应用原理图

IP5328P只需要电感、电容、电阻， 即可实现完整功能的***方案。
