型号：IP2366-I2C

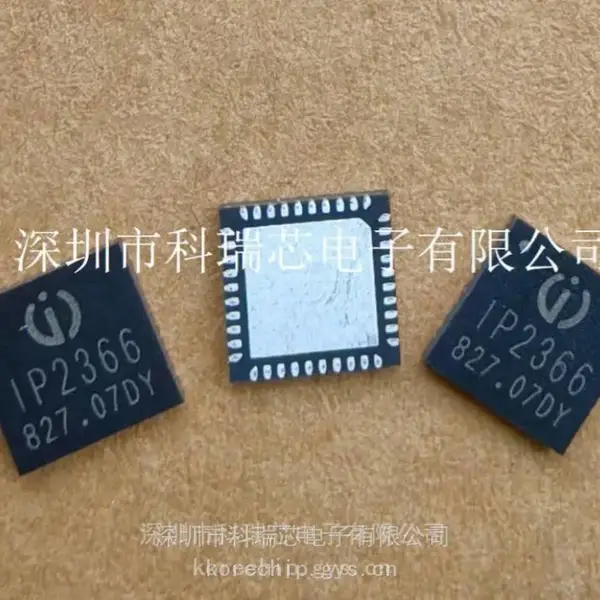

封装：QFN5x5-40

品牌：INJOINIC/英集芯

简介
IP2366是一款集成AFC/FCPPD2.0/PD3.0/PD3.1 等输入输出快充协议和同步升降压转换器的锂电池充放电管理芯版!

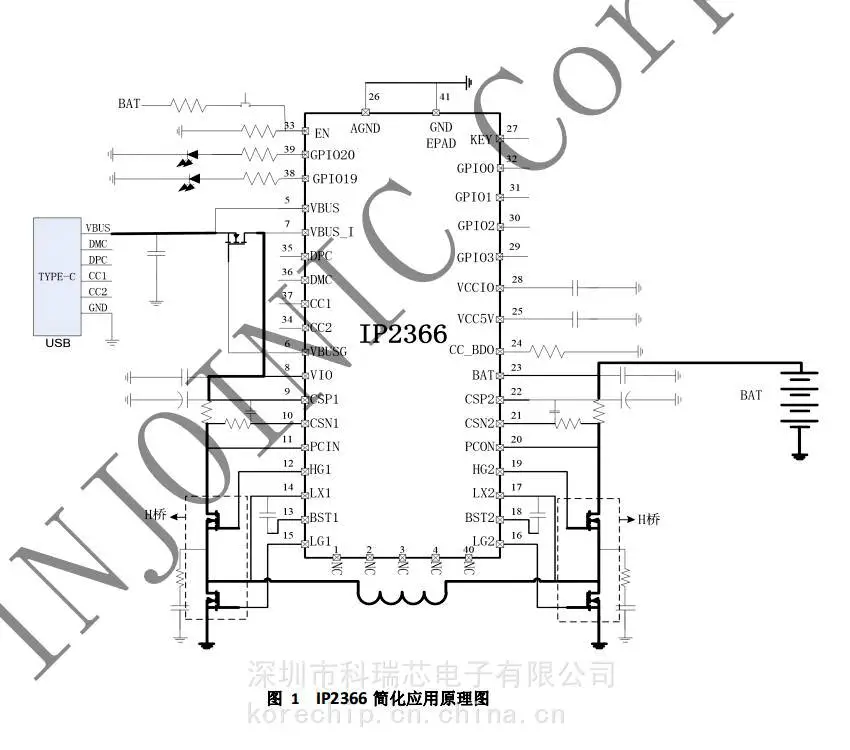

IP2366的高集成度与丰富功能，只需一个电感实现同步降升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成-本。

IP2366支持2/34/5/6节串联电芯，可定制选择电池串联节数。

IP2366支持定制磷酸铁铿电池，充满电压可定制。

IP2366的同步开关充放电系统，充电功率可高达100W，放电功率髙达140W，可通过定制设置zui大充放电功率，内置IC温度、电池NTC温度和输入电压控制检测环路，可以根据不同功率充电器，智能调节充电电流。

IP2366支持低功耗模式，进入低功耗模式后，待机电流降低到5uA。进入低功耗模式后，插入充电器可自动唤醒充电，放电需要按下EN键唤醒。

IP2366内置14bit ADC，可以精-确测量充电输入电压和电流，电池电压和电流IP2366可通过12C获取充放电电压、充电电流等信息。

IP2366支持2个电量指示灯。灯显可定制。

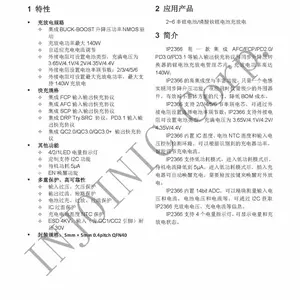

特征
● 充放电规格

集成BUCK-BOOST升降压功率NMOS驱动

可定制充电功率zui大100W，放电功率zui大140W

● 自适应充电电流调节

可定制选择充满电压，单节锂电池充满电

压可设置范围为:41V-4.4V，单节磷酸铁锂电池充满电压可设置为:3.5V-3.7V

可定制选择2/3/4/5/6节串联电芯充电

● 快充规格

集成FCP输入输出快充协议

集成AFC输入输出快充协议

集成SCP输入输出快充协议

集成DRP TrySRC 协议，PD3.1输入输出快充协议

集成QC2.0/QC3.0/QC3.0+输出快充协议

● 其他功能

2LED电量指示灯

定制支持I2C功能

待机功耗5μA

EN 唤醒功能

● 多重保护、高可靠性

输入过压、欠压保护

输出过流、短路保护

电池过充、过放、过流保护

IC过温保护

充电电池温度NTC保护

ESD 4KV，输入(含 CC/DP/DM引脚)耐压30V

应用

2~6串锂电池/磷酸铁锂电池充放电
