一、D71X中线软密封衬丁腈橡胶对夹式蝶阀 D71F中线软密封对夹式蝶阀产品概述

本实用新型涉及阀门领域，尤其涉及一种中线软密封蝶阀。蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀主要是给排水管道系统中的重要装置。随着工业技术的发展，对蝶阀的结构和性能提出了不同的要求。因此，在设计和选型时，应根据工况来进行合理选择类型、材料和连接形式。

二、D71X中线软密封衬丁腈橡胶对夹式蝶阀设计

结构上，蝶阀的封闭部分(蝶板)处于介质中间，设计时应考虑其对流动阻力的影响，其厚度不应大于阀杆直径的2.25倍。蝶阀国外一家公司为了减少流动阻力，把蝶板做成铁饼形状，有的公司把小的蝶阀蝶板做得很薄。

橡胶密封圈，有时橡胶蝶阀使用寿命短，与橡胶质量和密封面宽度有关。硫化温度不宜随意提高，时间不宜缩短，否则密封圈容易老化开裂。与橡胶密封圈配合的金属密封面应有足够的宽度，否则橡胶密封圈不易嵌入。此外，阀体和蝶板的形状和位置公差、对称性、精度、光滑度以及密封圈的压缩和弹性也影响橡胶密封圈的使用寿命。

蝶阀在现实生活生产中的应用范围越来越广，它在给水排水管路系统中是一个重要的装置。我们随着工业技术的进步，蝶阀的结构和性能需要不断地适应生活生产的需求，要满足社会提出的不同的要求。所以，我们在蝶阀选型上，需要根据不同的条件，做出正确与及合理的选择。

　　蝶阀选型一、按工作压力分类

　　(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。

　　(2)低压蝶阀。公称压力PN<1.6MPa的蝶阀。

　　(3)中压蝶阀。公称压力PN为2.5--6.4MPa的蝶阀。

　　(4)高压蝶阀。公称压力PN为10。0--80.0MPa的蝶阀。

　　(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

　　蝶阀选型二、按密封形式分类

　　(1)强制密封蝶阀

　　(2)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生

　　(3)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生

　　(4)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生

　　(5)自动密封蝶阀。密封比压由介质压力自动产生。

　　蝶阀选型三、按工作温度分类

　　(1)高温蝶阀。t>450 C的蝶阀

　　(2)中温蝶阀。120 C

　　(3)常温蝶阀。一40C

　　(4)低温蝶阀。一100

　　(5)超低温蝶阀。t<一100 C的蝶阀

　　蝶阀选型四、按连接方式分类

　　(1)对夹式蝶阀。

　　(2)法兰式蝶阀。

　　(3)支耳式蝶阀。

　　(4)焊接式蝶阀。

　　可见而知，在设计及选用时应根据工况条件，对蝶阀的类型、材料和连接形式等做出合理的选择，乃是蝶阀选型很重要的步骤。特别是在工艺及新材料的不断涌现的今天，对蝶阀的设计和选用提出了更新的要求。

3D71X中线软密封衬丁腈橡胶对夹式蝶阀可选

3.1类型

蝶阀具有单偏心，斜板式，中心线式，双偏心和三偏心等不同结构。介质压力通过蝶板作用在阀轴和轴承上。因此，当高压小直径流动阻力大时，蝶板的轴直径和厚度相应地增加。如果使用闸阀和球阀或截止阀，则密封和流动阻力等分析比使用蝶阀更合适。

近年来，水系统中软密封闸阀的出现改善了闸阀易沉降的缺点。其流阻较小，可以在线维护。它适用于中小型机芯，并已逐渐应用。

3.2密封对

金属密封蝶阀的主要优点是密封可靠，寿命长，耐高温，无损伤，高承压能力。因此近年来得到了越来越多的应用，尤其是工程系统的关键部件。如果设计制造精良，橡胶软密封蝶阀可以很好地密封，且大口径易于在线更换。但橡胶存在老化问题，只能在低温条件下使用，因此广泛应用于自来水和供水系统。

外部金属密封蝶阀也用于火力发电厂的泵站，冷凝器，抽气系统和热交换系统。核电站也用于隔离压力壳体，喷淋系统和盐水等，蒸汽精制系统中的油隔离，以及蒸汽供应阀门，脱硫系统和尾气处理，热裂解和催化单元。还有石化厂，低温技术，灌浆和造纸系统。

对于中等中压工况，使用金属密封蝶阀。对于阀门可靠性要求高，使用寿命长，不应长期更换的阀门，也应使用金属密封蝶阀。

对于用于常温水的阀门，如果不是很苛刻，长期不替换或更换不方便的地方，应采用蝶阀的软密封结构。如果可以确保橡胶的质量，则用于大口径蝶阀阀门仍然应该由橡胶座蝶阀控制。

4。D71X中线软密封衬丁腈橡胶对夹式蝶阀结论

新技术，新材料的不断涌现，将增加蝶阀的结构性能，扩大蝶阀的使用范围，并对蝶阀的设计和选型提出了更新的要求。

中线软密封蝶阀为蝶阀的一种，现有的中线软密封蝶阀中，阀板均为直板结构，当介质接触阀板后，容易产生阻力，流量减小，同时还容易产生回旋与涡流，延长介质在阀体内的停留时间，从而增大介质对阀体的摩擦以及侵蚀，减少阀体的使用寿命。

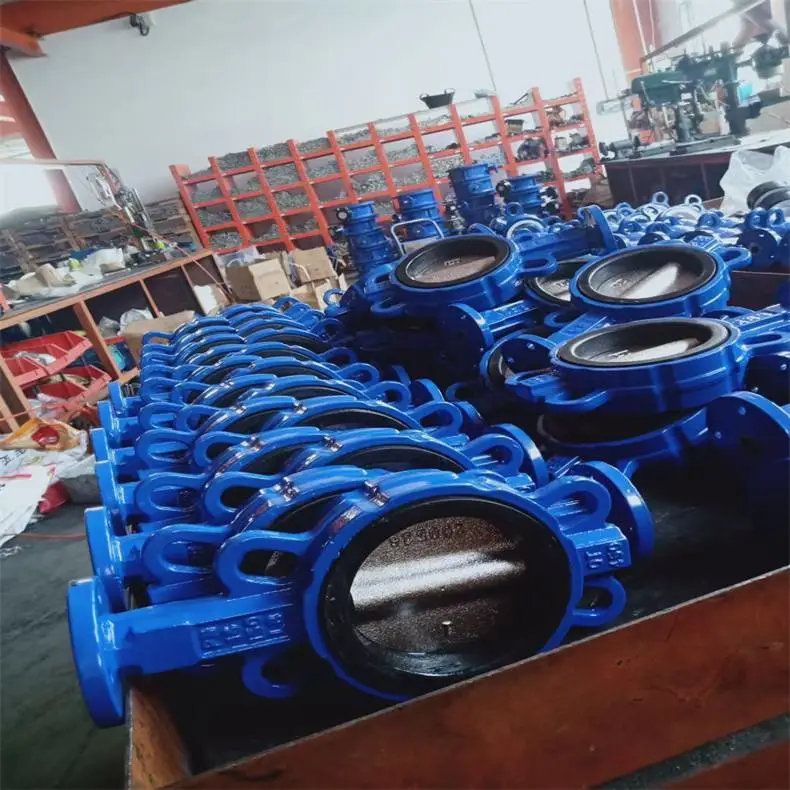

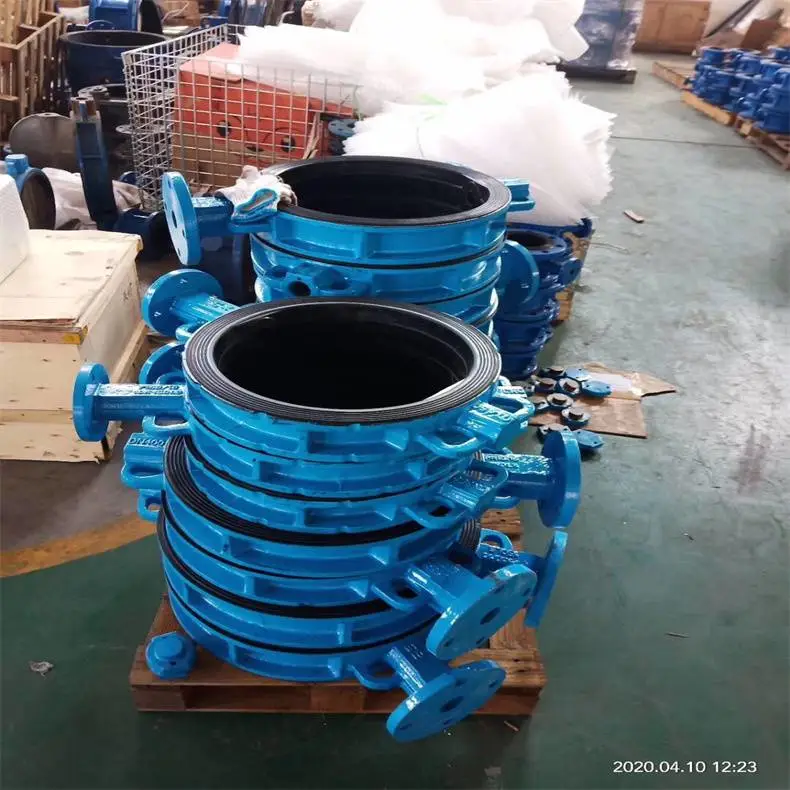

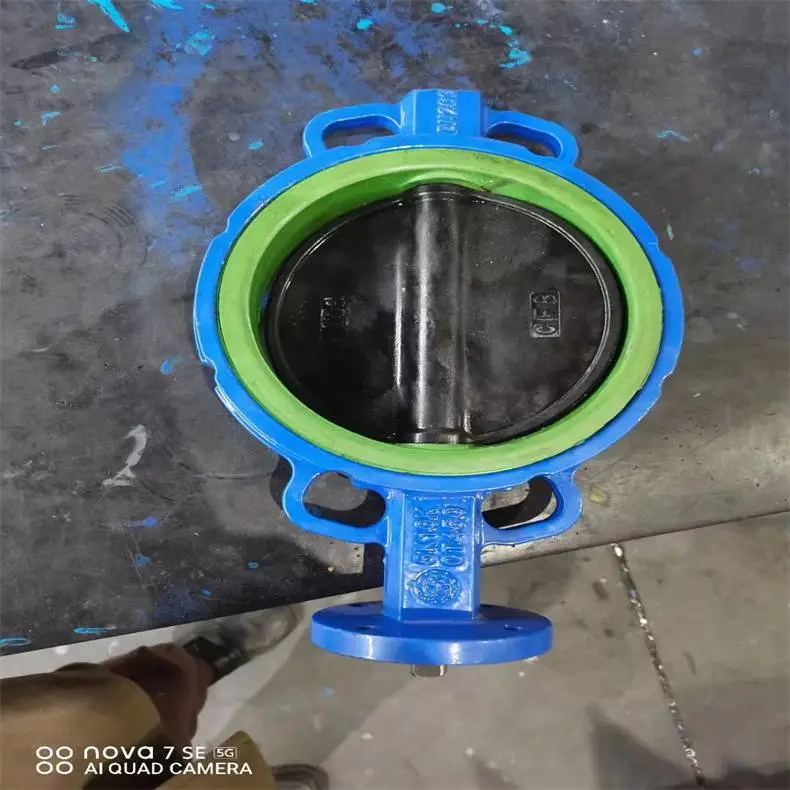

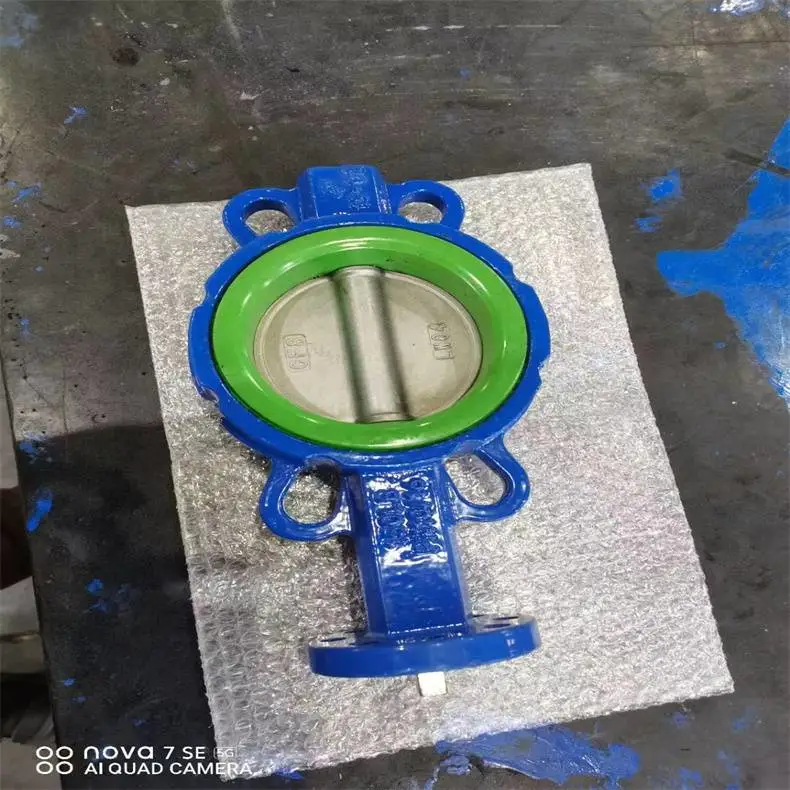

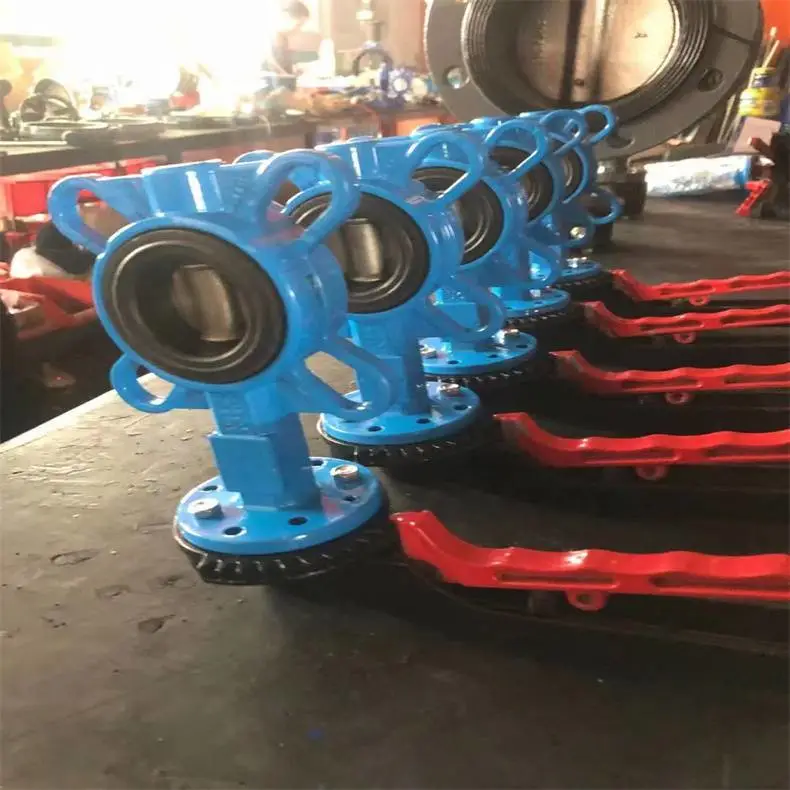

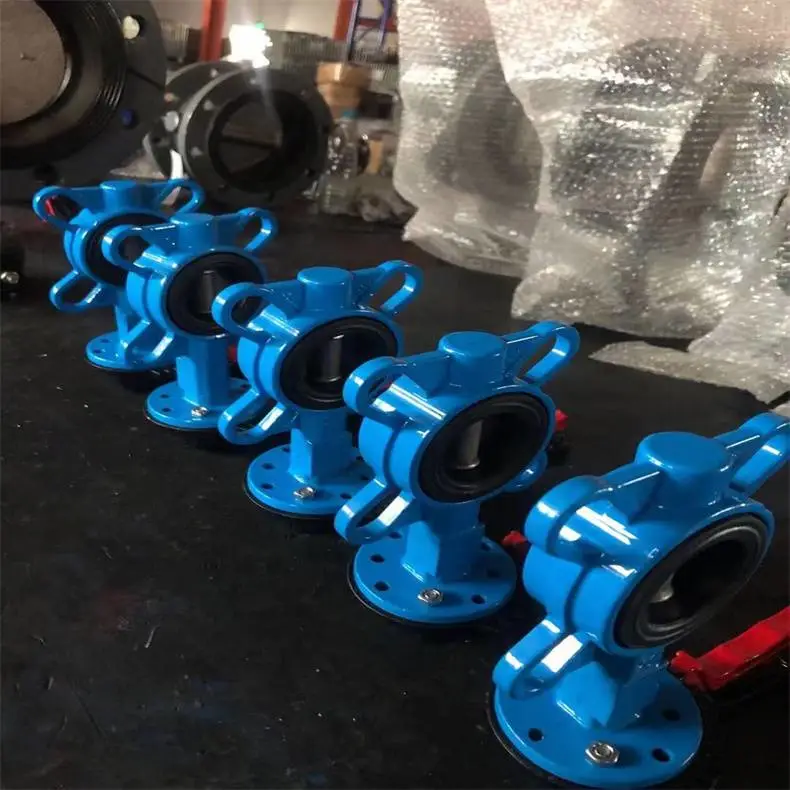

D71X中线软密封衬丁腈橡胶对夹式蝶阀特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构*，操作灵活，省力，方便。

D71X中线软密封衬丁腈橡胶对夹式蝶阀技术实现要素：
结合现有技术的不足，本实用新型提供了一种在阀板上增设导流结构的中线软密封蝶阀，有效解决介质在阀腔内产生涡流、回旋而摩擦、侵蚀阀板和阀座，缩短其使用寿命的问题。我公司研制的，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

三、D71X中线软密封衬丁腈橡胶对夹式蝶阀主要结束参数

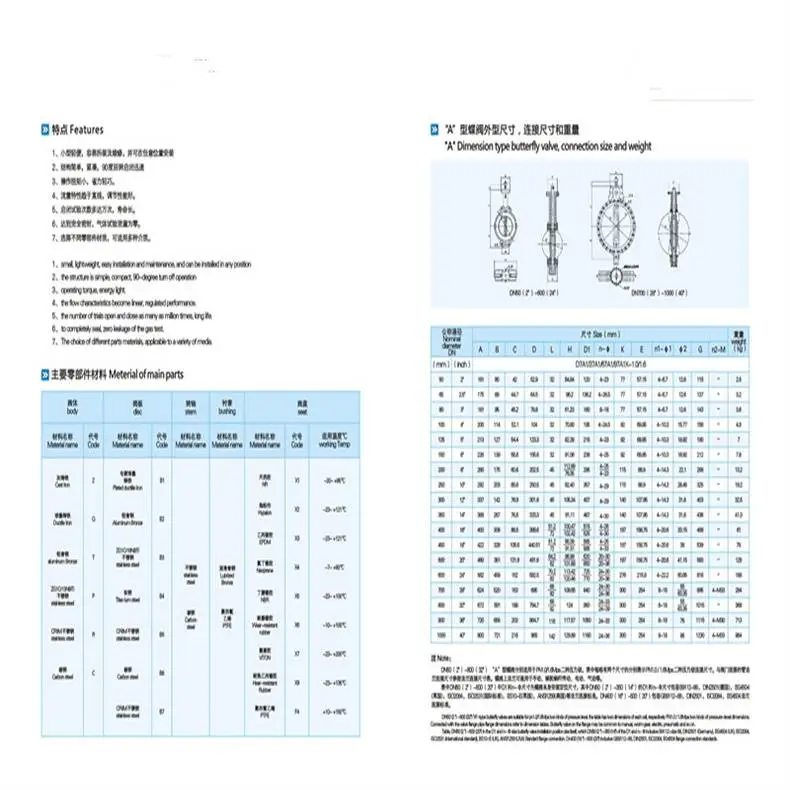

四、D71X中线软密封衬丁腈橡胶对夹式蝶阀主要零部件材料

五、D71X中线软密封衬丁腈橡胶对夹式蝶阀执行标准

六、D71F中线软密封对夹式蝶阀主要外形连接尺寸 　　　 　单位：mm

一、D71X中线软密封衬丁腈橡胶对夹式蝶阀对夹式蝶阀安装前说明：
1、安装开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。
2、仔细核对阀门使用情况是否与其性能规范相符；（温度、压力）
3、检查阀门通道及密封面是否有杂物，并及时清除；
4、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；
5、对夹式蝶阀需使用的蝶阀法兰片。
6、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。
7、蝶阀法兰盘在安装时需确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面需贴合完整；如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。

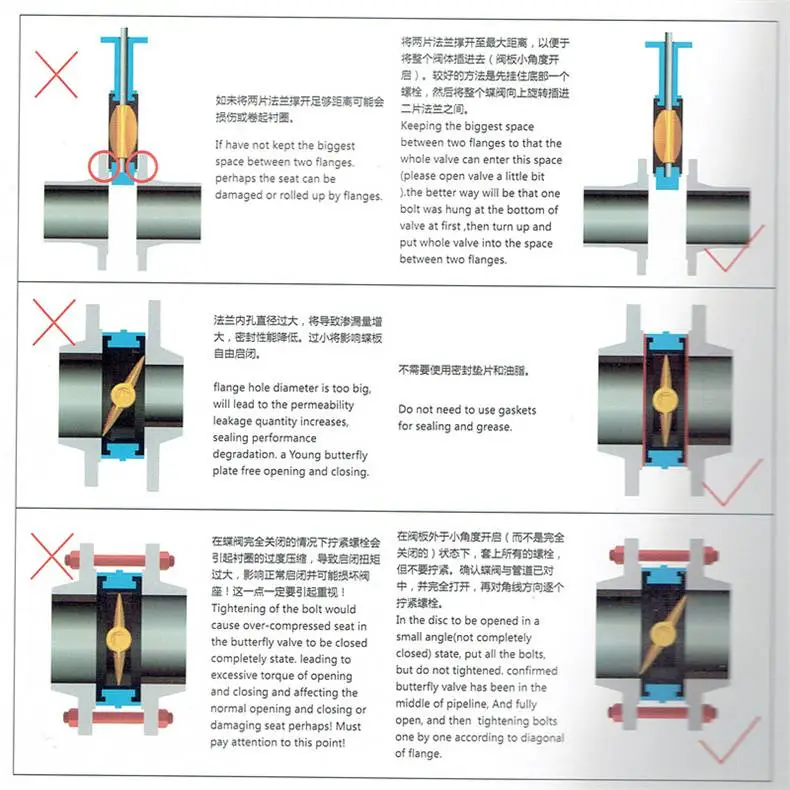

二、D71X中线软密封衬丁腈橡胶对夹式蝶阀对夹式蝶阀安装步骤：

对夹式蝶阀的正确安装关系到蝶阀的密封程度，以及会不会泄露等问题，包括工况作业中的*性，用户应对安装流程加以了解。
1、如所示，将阀门放置于预安装的两片法兰之间，注意螺栓孔要整齐对齐。
2、将四对螺栓螺母轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度；
3、将法兰利用点焊固定于管道上；
4、将阀门移出；
5、将法兰*焊接固定在管道上；
6、待焊口冷却后再安装阀门。***阀门在法兰中有足够活动空间以防止阀门被损坏，并***阀板有一定的开度；
7、校正阀门位置并将四对螺栓拧紧，（注意不要拧得过紧）
8、将阀门打开，***阀板能自由开闭，然后使阀板轻微开启；
9、交叉均衡将所有螺母拧紧；
10、再次确认阀门能自由开闭，注意：确认阀板没有碰到管道。

对夹式蝶阀的安装首先在安装前要需平放，切记不可随意的磕碰，在安装的时候将它拉制成安装的长度之后，在现场管道的设计当中，没有经过特殊的允许是不可以随意拆卸对夹式蝶阀，这是我们要在安装前知道的。同时大家还要知道，对夹式蝶阀可以安装在任意的位置，但对夹式蝶阀安装完成之后就需要沿线铺设蝶阀，对对夹式蝶阀做一个支架，而支架一旦做成之后，在用的时候就严格禁止将支架卸掉。
