一、 产品用途

智能雷电峰值记录模块可以用于很多行业领域:电力能源、铁路轨道、气象与古建筑、机场码头等配电、接地系统、高山野岭（电池、太阳能供电）、环保水利行业等等，它是用来记录自然雷电流发生的大小、时间、次数、极性等数据，为日后的防雷设计改进、雷电事故分析提供数据，对于提高设备雷电防护、设备可靠运行改造具有重要的参考意义。南京宁普防雷设备制造公司生产的此款智能NJNP-T03-A2型雷电峰值记录仪可对安装在对安装在配电箱输电线、工控线上罗氏线圈或接闪装置或引下装置上罗氏线圈传回的模拟微分信号进行波形还原，通过处理器计算可对雷电流的波形、极性、峰值、电荷量、比能量、时间和次数或线路上入侵浪涌的极性、峰值、能量、时间和次数进行记录，不但可为被保护建筑物的雷电防护研究提供大量的实测数据，客户还可通过查看历史数据了解防雷产品泄放雷电次数、雷电大小及雷电侵入建筑物的途径。

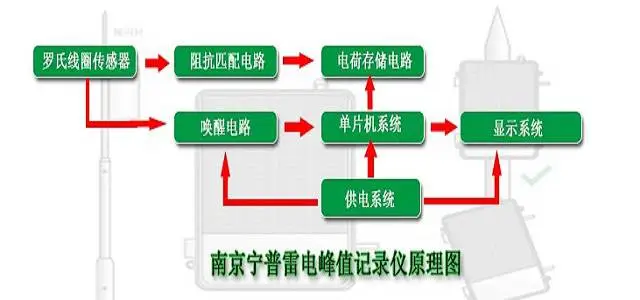

二、 雷电流峰值记录仪工作原理

南京宁普防雷雷电峰值记录仪中的罗氏线圈又称磁位计,是一特殊结构的空心线圈，不含铁芯，它不存在磁饱和问题，也不存在动力和热力稳定问题，而几乎不受被测电流大小的限制。它因被测电流所产生的磁场变化而感应出相应的电动势，而且本身并不与被测电流回路存在直接电路的联系。当雷电流经过安装有峰值波形记录仪的泄放通道时，罗氏线圈会通过积分电路将电流信号转换成电压信号传送至内部电路，此时内部电路会生成一个触发信号唤醒中央处理单元，此时中央处理单元便会由A/D转换模块读取***一次变为数字信号的波形信息。该信息暂存寄存器 中后通过对外通信模块发送信息。

三、 雷电峰值记录仪功能

1、安装便捷，无需任何接线

2、雷电响应灵敏度高、阀值小、量程大

3、能够测量雷击脉冲电流峰值、次数以及雷击发生时间

4、内置太阳能供电装置，适合在无电源支持的场所安装

5、 防爆认证，适合在易燃易爆炸场所使用

6、采用NB-IOT无线物联，满足各类场所的雷电信号监测、记录、发送

四、雷电峰值记录仪特点

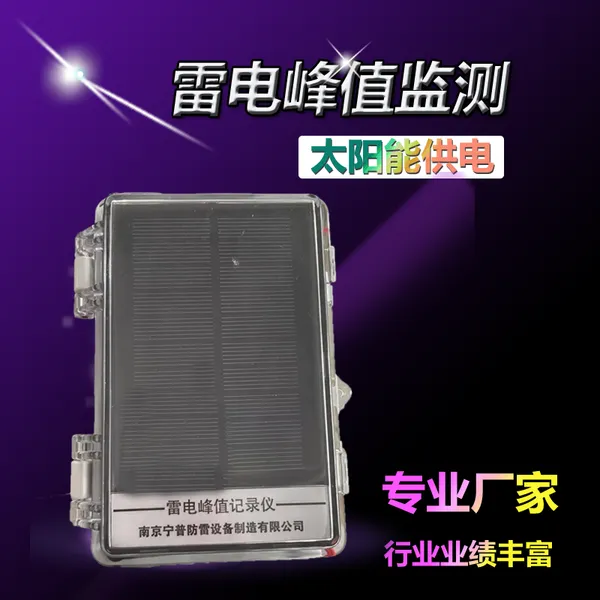

NJNP-T03-A2-2雷电流监测记录仪用于检测接闪器引下线或导线中经过的雷电脉冲并对其进行计数。具有灵敏度高、安装方便、通流容量大等特点。适合古建筑防雷、防雷箱、配电机柜、避雷针接闪针桥梁等安装使用的雷电峰值记录仪，配套外置开合型雷电流传感器，具有体积小、安装简单、可靠性高等特点。可实时检测线路雷击脉冲电流发生时间、次数、强度(峰值)、极性等信息。

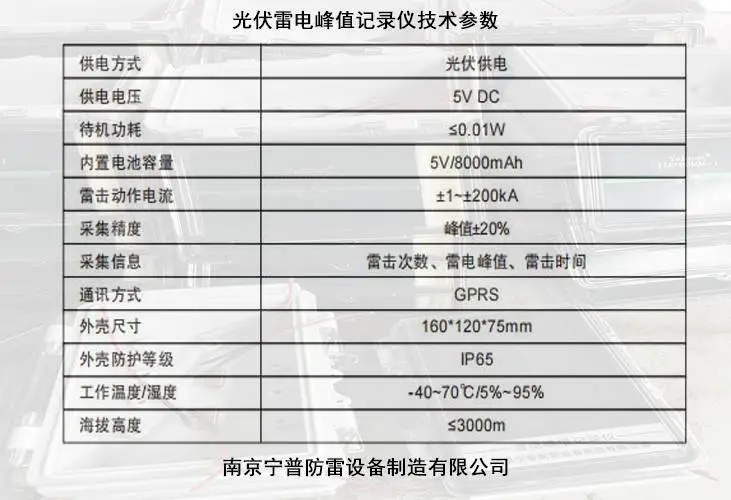

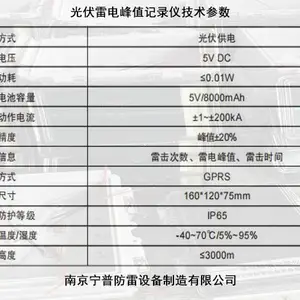

五、 雷电峰值记录仪产品参数

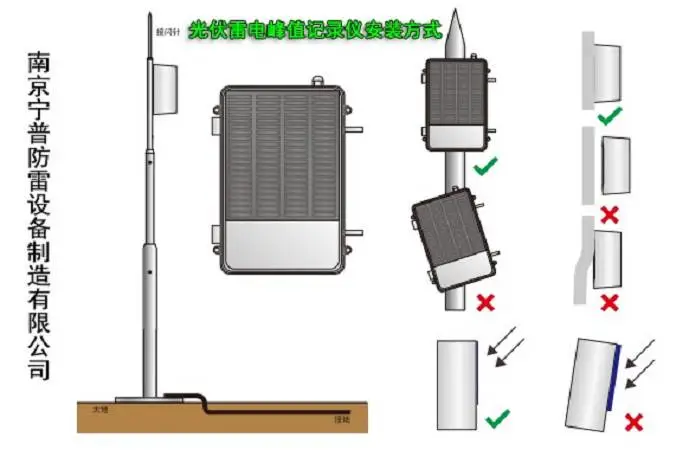

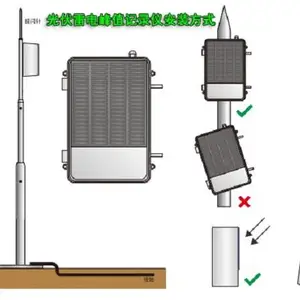

六、 雷电峰值记录仪的安装方法

光伏雷电峰值记录仪可使用安装组件安装在接闪器或引下线的表面。产品外部无任何线路，各条线路及设备内管在透明防水外壳中，即安即用，安装时还应注意以下事项。

1、请不要在雷雨天气安装和维修本产品，以免发生意外；

2、进行直击雷监测时，设备应安装于受直击雷保护的范围内;

3、设备应居中安装于接闪针、引下线、防雷接地线等装置上，避免出现装斜、装歪；

4、设备与被测物体紧密贴合，避免出现过大缝隙;

5、产品具备IP65的防护等级，安装与户外环境时不可倒置或平放，以免漏水；

6、本产品无需特别维护，只需定期检查其固定是否可靠;

7、产品使用太阳能供电，安装位置应无物体遮挡阳光，光伏板正对南面且光伏板朝向太阳。

七、 雷电峰值记录仪安装注意事项

1、请不要在雷雨天气安装和维修本产品，以免发生意外。

2、进行直击雷监测时，设备应安装于受直击雷保护的范围内，并且外壳不可与直击雷泄放传导导体相连。应与接闪器或引下线之间间隔至少2m以上的距离。

3、罗氏线圈安装时应水平且雷电泄放导体由线圈中心穿过。

4、各线路接线完毕后应固定。

5、电源供电线路应采用三芯铠装线缆进行敷设。

6、485通信线路应使用两芯双绞铠装485专用通信线缆进行敷设。

7、各端口接线不可错接，以免损坏设备。

8、本机电源和有线端口设计有雷电防护电路，但如电源线路或信号线路长距离暴露于雷电电磁脉冲危险环境时，应加装相应防雷器。

9、本产品无需特别维护，只需定期检查其固定是否可靠。

10、用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任。11、产品需要擦拭时，使用拧干的湿布擦拭外壳，以免产生静电火花。

八、 雷电峰值记录仪日常维护方式

a.本系统为免维护产品，安装完毕后不需要时常维护，只需要监视其工作状态。

b.本系统一旦安装好，不要随意更改安装位置和接线方式，否则会影响预警性能。

c.本系统外壳本身不带电，但在雷雨天气不要靠近或触摸。

d.如发生雷电流记录仪设备故障，首先要排除电池接触不良或没电情况，如有可以重新装好电池、处理接触不良点或更换电池；其次检查安装点有无通讯不良，如有可清理遮挡物或适当调整安装位置。
