山东鲁杯BP4-08005/06325频敏变阻器其铁芯柱采用厚钢管钢管外装有线圈

一、概述

   轻载起动型用于空压机、冷冻机、机床、抽风机等，重载起动型用于球磨机、破碎机、皮带机等。

频敏变阻器是一个损耗很大的电抗器，其铁芯采用厚钢管，钢管外装有线圈，即轻载BP4系列频敏变阻器适用于三相交流50HZ，容量14至1000kW的绕线型电动机，接于电动机转子回路中，作为偶尔起动用。本系列频敏变阻器分轻载起动和重载起动两种，起动频敏变阻器。对重载起动变阻器在线圈外加套铝管，，它具有提高功率因数和增大起动转矩的作用。

BP4系列频敏变阻器适用于三相交流50HZ，容量14至1000kW的绕线型电动机，接于电动机转子回路中，作为偶尔起动用。本系列频敏变阻器分轻载起动和重载起动两种，轻载起动型用于空压机、冷冻机、机床、抽风机等，重载起动型用于球磨机、破碎机、皮带机等。

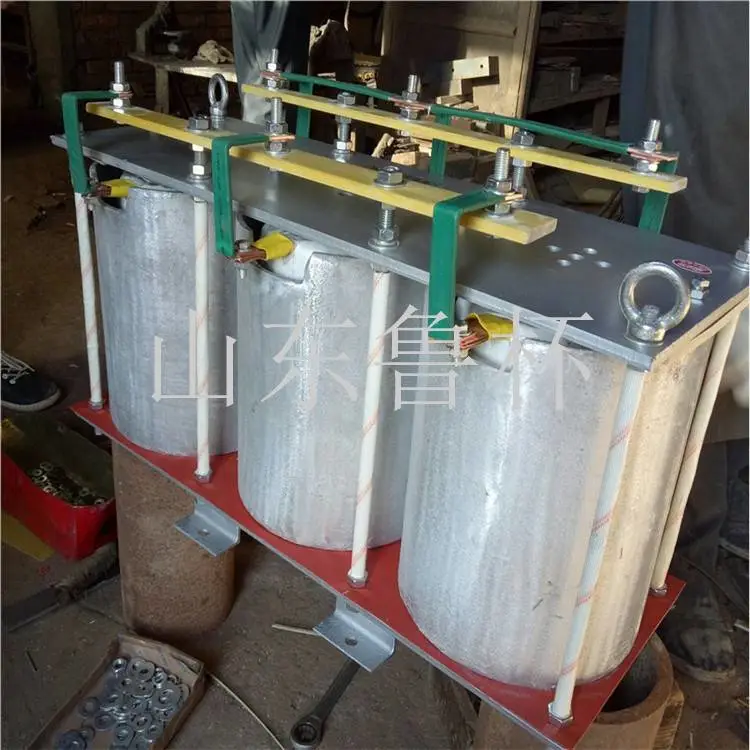

BP4频敏变阻器是一个损耗很大的电抗器，其铁芯柱采用厚钢管，轭铁采用厚钢板组成骨架作为导磁及感应产生涡流的机构，钢管外装有线圈，即轻载起动频敏变阻器。对重载起动频敏变阻器在线圈外加套铝管，铝管即为二次短路线圈，它具有提高功率因数和增大起动转矩的作用。

BP4G频敏变阻器起动性能
a）负载系数为0.7-1.0
b）起动力矩倍数为1.2
c）起动电流与切除电流之比，小于2.5倍额定电流
d）允许连续起动三次，但总起动时间不得超过90秒

BP4系列频敏变阻器安装、使用和调整
（一）安装
（1）安装时应牢固地固定在基座上，当基座为铁磁性物质时应在中间垫放10mm以上非磁性垫片，以防影响频敏变阻器的特性；
（2）连接线应按电动机转子额定电流选用相应截面的电缆线；
（3）试车前，应先对地测量绝缘电阻，如其值小于1MΩ时，则须***行烘干处理方可使用。
（二）使用和调整
（1）电动机刚合闸说跳砸；起动电流太大，起动太快，对机械的冲击过大，可改用较多匝数的抽头。如绕组有几组（几台）并联，可拆掉一组，甚至改为串联。
（2）合闸后电机不起动，起动电流太小，或虽起动，但稳定转速不高，可调整线圈抽头，改用较小匝数抽头；如绕组有几组串联，可拆掉一组，甚至改为串联，或把绕组由Y接法改为Δ接法。
（3）BP4频敏变阻器抽头为：零点、20%、90%、***，出厂时接线接90%抽头。
