泰思特3ctest射频传导抗扰度测试系统 BCI价格

是否进口：否	加工定制：否	品牌：泰思特
型号：CST 1075B

展开

泰思特3ctest射频传导抗扰度测试系统 BCI

产品特点

射频传导抗扰度测试系统CST系列采用一体化设计，内置集成信号发生器、RF功率放大器及RF功率表。各设备可以独立使用，可选外置功率放大器。内部的宽带功放（Class A）驱动耦合/去耦网络（CDN）、电磁钳（EM-钳）以及电流钳得到标准要求的测试电平。CST系列是一个基于PC软件控制的测试系统，可进行全自动校准和测试，可以***的提高系统的可扩展性及效率。测试结果可以保存、打印以及在公司内部共享使用。测试频率范围4 KHz ~ 400 MHz, 满足IEC/EN 61000-4-6 , YY 0505, GJB152A-CS114,*** 7637-4等标准要求。

特点：
> 一体化设计内置集成信号发生器、RF功率放大器及RF功率表
> 支持大电流注入（配合电流注入钳），可选电流监视探头，支持闭环测试法
> 标准测试程序
> USB接口，用于PC远程控制

产品标准

· *** 11452-4

· IEC 61000-4-6

· EN 61000-4-6

· GB/T 17626.6

· *** 7637-4

· GB/T 33014.4

· GJB 151B-CS114

· YY 0505

产品参数

信号发生器技术参数
型号	CST 1075 CST 10150	CST 1075B CST 10150B	CST 1075C CST 10150C	CST 1075D CST 10150D	CST 1075E CST 10150E
适用标准	IEC /EN 61000-4-6	*** 11452-4	GJB 151B CS114	*** 7637-4 A波	YY 0505 CS测试
频率范围	9 kHz-3 GHz	4 kHz-3 GHz	1 μHz-35 MHz	9 kHz-3 GHz
频率分辨率	0.23 Hz	1 μHz (4 kHz~100 kHz) 0.23 Hz (100 kHz~3 GHz)	1 μHz	0.23 Hz
频率温度稳定度	±0.5 ppm	±1 ppm+10 pHz (4 KHz~100 KHz) ±0.5 ppm (100 KHz~3 GHz)	±1 ppm+10 pHz	±0.5 ppm
谐波	≤-30 dBc	<-55 dBc (4 kHz~100 kHz) ≤-30 dBc (100 kHz~3 GHz)	<-55 dBc	≤-30 dBc
非谐波	≤-50 dBc	<-60 dBc (4 kHz-100 kHz) ≤-50 dBc (100 kHz-3 GHz)	<-60 dBc	≤-50 dBc
输出功率范围	—120 dBm~ 0 dBm （9 kHz~500 kHz） —120 dBm~ +10 dBm （500 kHz~3 GHz）	≤100 kHz：1.0 mVpp~10 Vpp ＞100 kHz：-120d Bm~0 dBm	≤10 MHz： 1.0 mVpp~10 Vpp ≤30 MHz： 1.0 mVpp~5.0 Vpp ≤35 MHz： 1.0 mVpp~2.5 Vpp	-120 dBm~ 0 dBm （9 kHz~500 kHz） -120 dBm~ +10 dBm （500 kHz~3 GHz）
功率准确度	±1.0 dB
功率计分辨率	0.1 dB	≤100 kHz：0.1 mVpp ＞100 kHz：0.1 dB	0.1 mVpp	0.1 dB
内部调制源（LF）	正弦波0.1 Hz~500 kHz；方波0.1 Hz~20 kHz；三角波/锯齿波0.1 Hz~100 kHz	≤100 kHz：正弦波/方波, 三角波/锯齿波 2 mHz ~1 MHz ＞100 kHz：正弦波0.1 Hz~500 kHz；方波0.1 Hz~20 kHz；三角波/锯齿波0.1 Hz~100 kHz	正弦波 2 mHz ~1 MHz；方波 2 mHz ~1 MHz；三角波/锯齿波2mHz ~1MHz	正弦波 0.1 Hz~500 kHz；方波 0.1 Hz~20 kHz；三角波/锯齿波0.1 Hz~100 kHz
调幅（AM）	调制深度 0％~100％; 调制速率 20 Hz-1 MHz	≤100 kHz：调制深度 0％~120％; 调制速率 2mHz ~1MHz ＞100 kHz：调制深度 0％~100％; 调制速率 20 Hz-1 MHz	调制深度 0％~120％; 调制速率 2 mHz ~1 MHz	调制深度 0％~100％; 调制速率 1 Hz ~25 kHz
信号发生器技术参数
型号	CST 1075 CST 10150	CST 1075B CST 10150B	CST 1075C CST 10150C	CST 1075D CST 10150D	CST 1075E CST 10150E
调频（FM）	频偏：5 MHz 调制速率20 Hz~1 MHz	≤100 kHz: 频偏：1 MHz 调制速率2 mHz ~1 MHz ＞100 kHz：频偏：5 MHz 调制速率20 Hz~1 MHz	频偏：5 MHz 调制速率2 mHz ~1 MHz	频偏：5 MHz 调制速率1 Hz ~25 kHz
调相（ФM）	调制相位0°~360°; 20 Hz~1 MHz	≤100 kHz：调制相位0°~360°; 2mHz ~1MHz ＞100 kHz：调制相位0°~360°; 20 Hz~1 MHz	调制相位0°~360°; 2 mHz ~1 MHz	调制相位0°~360°; 1 Hz ~25 kHz
脉冲周期	200 ns~160 s	≤100 kHz：1 μs~500 s >100 kHz：200 ns~160 s	1 μs至500 s	200 ns~160 s
脉冲宽度	100 ns~85 s	≤100 kHz：0 ns~100s >100 kHz：200 ns~160 s	0 ns~100 s	100 ns~85 s
输出接口	N (母)
VSWR	<1.5:1
功率计技术参数
频率范围	9 kHz - 6 GHz	4 kHz - 6 GHz	9 kHz - 6 GHz
测试电平	-50 dBm - +20 dBm
精度	±0.2 dB
输入接口	N(母)
VSWR	<1.1:1
频率范围	100 kHz ~230 MHz	100 kHz ~400 MHz	4 kHz~400 MHz	100 kHz~230 MHz	100 kHz~230 MHz
增益	50 dB±1 dB (100 W)
1dB增益	48.5 dB±1 dB (75 W)
VSWR	<1.5:1
输出阻抗	50 Ω
输出接口	N (母)
通用参数
工作电源范围	AC 110 V/220 V ±10%，50 Hz /60 Hz±5% （大陆地区默认AC 220 V 50 Hz）
功耗	500 W
尺寸	19" / 4U
重量	约15 kg
环境温度	15℃~35℃
相对湿度	45%~75%
大气压力	86 kPa~106 kPa
功率差异
CST 1075	1dB线性功率75 W
CST 10150	1dB线性功率150 W

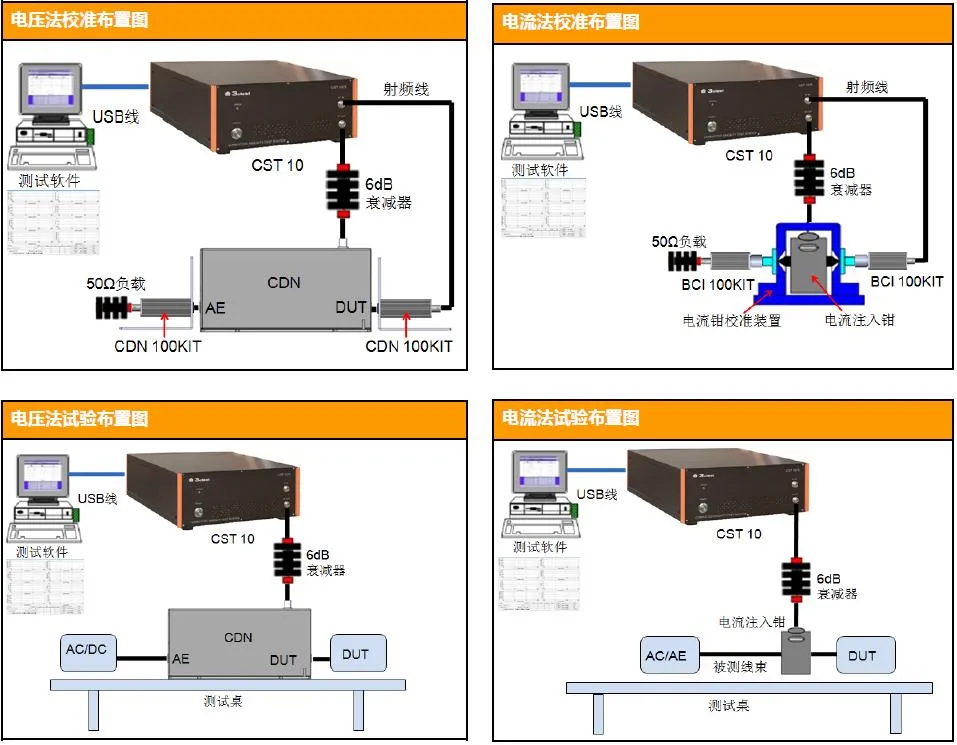

IEC/EN 61000-4-6、YY0505 CS传导抗扰度试验方案

主机CST 1075 / CST 10150 (CST 1075E/ CST 10150E)
试验附件(电压法)
CDN耦合/去耦网络
M系列电源线	M1，M2，M3，M2+M3，M4，M5：符合单相/三相电源要求，电流可达300 A
T系列非屏蔽平衡线	T2，T4，T8
AF系列非屏蔽非平衡线	AF2，AF4，AF8
S系列屏蔽电缆	S1，S2，S4，S8，S9，S25
其他	RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P
CDN校准装置 150 Ω转50 Ω	CDN 100KIT
电磁注入钳
电磁注入钳 BCIP-400	频率范围：4 kHz~400 MHz
衰减器
衰减器	6 dB/80 W衰减器(配CST 1075/ CST 1075E) 6 dB/200 W衰减器(配CST 10150/ CST 10150E)
主机CST 1075 / CST 10150 (CST 1075E/ CST 10150E)
试验附件(电流法)
电流注入钳 EM CL100	频率范围100 kHz－1GHz，耦合因子<3 d（150 kHz - 500 MHz），内径23 mm/32 mm 包含校准装置 EM CL100 KIT
校准装置 150Ω转50Ω	BCI 100KIT
校准治具	BCICF-400
衰减器
衰减器	6 dB/80 W衰减器(配CST 1075/ CST 1075E) 6 dB/200 W衰减器(配CST 10150 /CST 10150E)

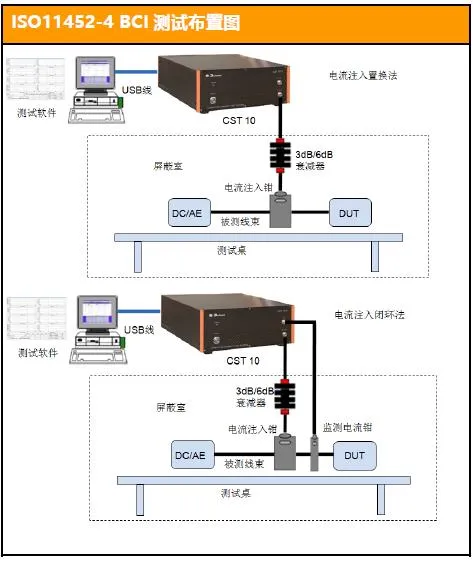

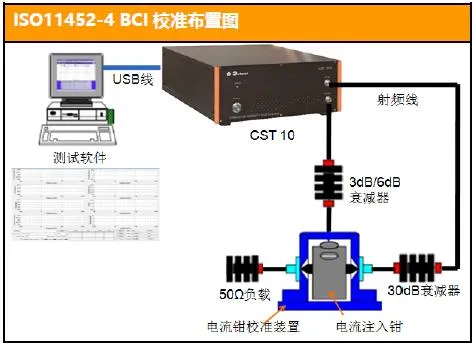

*** 11452-4 BCI测试方案

主机CST 1075B / CST 10150B
*** 11452-4 BCI测试项目设备附件
衰减器	30 dB/80 W频率范围DC~1 GHz
衰减器	3 dB/80 W频率范围DC~1 GHz (配CST 1075B)
衰减器	3 dB/200 W频率范围DC~1 GHz (配CST 10150B)
50 Ω负载	50 Ω/80 W频率范围DC~1 GHz
电流注入钳	BCIP-400
校准装置	BCICF-400频率范围 DC~400 MHz
电流探头	TWCM-500频率范围 1 kHz~500 MHz
测试软件	EMC-S BCI
测试环境
屏蔽室内进行	测试桌： 2,400 mm 1,000 mm 900 mm
接地参考板： 2,400 mm 1,000 mm 1,200 mm

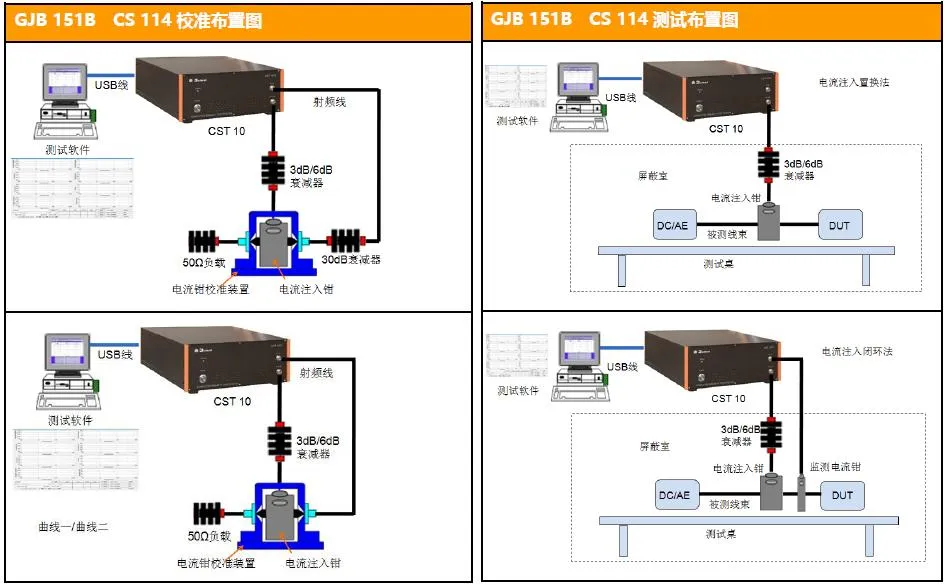

GJB 151B CS114 测试方案

主机CST 1075C / CST 10150C
GJB 151B CS 114测试项目设备附件
衰减器	30 dB/80 W频率范围DC~1 GHz
衰减器	3 dB/80 W频率范围DC~1 GHz (配CST 1075C)
衰减器	3 dB/200 W频率范围DC~1 GHz (配CST 10150C)
50Ω终端	50 Ω/80 W频率范围DC~1 GHz
电流注入钳	BCIP-400
校准装置	BCICF-400频率范围 DC~400 MHz
电流探头	TWCM-500频率范围 1 KHz~500 MHz
测试软件	EMC-S CS114
测试环境
屏蔽室内进行	测试桌： 2,400 mm 1,000 mm 900 mm
接地参考板： 2,400 mm 1,000 mm 1,200 mm

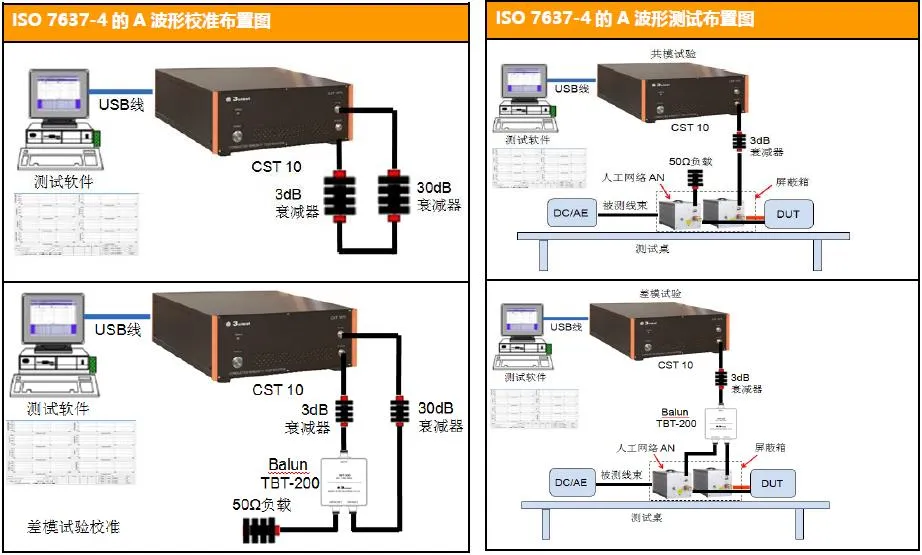

*** 7637-4 A波形试验方案

主机CST 1075D / CST 10150D
*** 7637-4 A波测试项目设备附件
衰减器	30 dB/80 W频率范围DC~1 GHz
衰减器	3 dB/80 W频率范围DC~1 GHz (配CST 1075C)
衰减器	3 dB/200 W频率范围DC~1 GHz (配CST 10150C)
平衡/非平衡变压器	TBT-200： 200 V; 1 MHz ~ 10 MHz; -3.3 dB; 50 Ω;
高压人工网络	TANHV 200：100 kHz ~ 150 MHz; 400 A; AC 700 V, DC 1 kV; 5μH \|\| 50 Ω;
50Ω负载	50Ω/80W频率范围DC~1 GHz
高压屏蔽罩	HVSE 400
高压屏蔽转接盒	HVSE 200
高压电池负载	7637-4R500/120 3000 W
测试软件	EMC-S 7637-4
测试环境
非屏蔽室内进行	测试桌： 2,400 mm 1,000 mm 900 mm
接地参考板： 2,400 mm 1,000 mm 1,200 mm

产品配件

随机标配

说明书、测试线、保险丝*2(备用件)、电源线,扁平接地线

衰减器，USB 2.0 打印机线，BNC 50Ω同轴终端负载，射频电缆
