德国ROEMHELD H4.300系列同心定位和夹紧元件

品牌简介

ROEMHELD 是固定式工件夹具、快速换模、装配和搬运领域的全球市场***之一。

我们从一家铸铁厂起步，自 1940 年代末以来一直在生产工件夹具产品。我们当时和现在都在市场上推出了工业领域的重大发展。我们为我们的100多项***感到自豪。

同心夹紧元件

用于同心夹紧的液压夹紧元件

H4.300系列同心定位和夹紧元件

液压和机械操作

双作用

工作压力 500 bar

描述

H 4.300 同心定位和夹紧元件

同心定位和固定夹具上的两个或三个爪卡盘的夹紧并不是什么新鲜事。然而，在许多应用中，不可能将相对较大的卡盘体放置在夹具上。通常，较小的夹紧行程是额外的障碍。

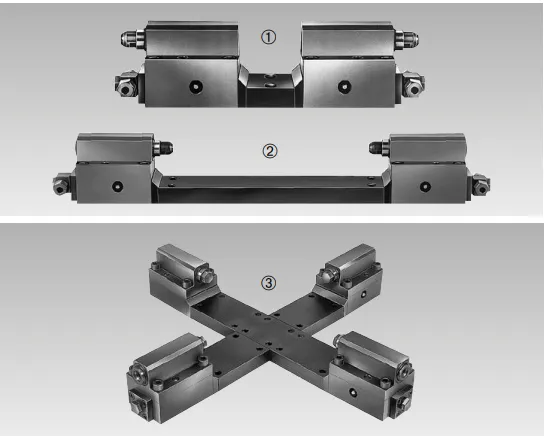

在我们的开发中，单个零件可以连接到两个或多个元素版本。在多钳口版本中，每对钳口夹紧独立于其余钳口，从而获得同心夹紧。

开口可以通过连接杆确定。几种尺寸的夹紧行程设计使得手动或自动上下料也可以用于夹紧公差大的毛坯。也可根据要求提供单作用元件。

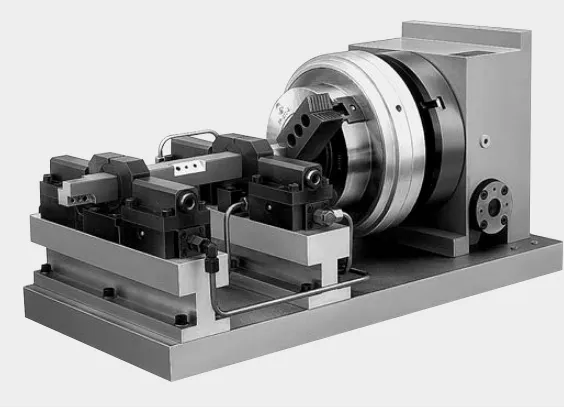

使用示例

柔性锁定单元用于锁定可以在不同角度位置加工的棒材，例如。铣削、钻孔和螺纹加工。折叠锁定设备与双爪气动主轴在不同的角度位置承载工件。钢筋***居中并锁定双爪心轴和左侧自定中心定位和锁定元件。中心部分中的浮动定位和锁定元件为杆提供了额外的支撑。浮动锁定元件中央支撑着酒吧。这就是他必须工作的原因。浮动，即没有定心功能，在不插入链接栏（tunnel）的情况下完成此操作。（可应要求提供）。

货号：

4311221 4311222 4311223

4311241 4311242 4311243

0432300 0432301 0432302

0432400 0432401 0432402

3614001 3614028 3614003

3300313 3300489 3300617
