| 品牌：日本Unipulse | 型号：TC80-CCL | 扳手外形：扭矩计 |
| 制式：扭矩计 | 驱动方头尺寸(inch)：- | 刻度显示方式：- |
| 最小扭矩：-N.m | 最大扭矩：-N.m | 是否进口：否 |
| 产地：日本 |
仕様
アナログ部｜表示部｜外部信号｜インターフェイス｜一般性能｜付属品｜別売品｜CEマーキング適合
アナログ部
| トルク用電圧入力 | |
| 信号入力範囲 | -10 ～ +10 V(UTMⅢ)入力抵抗1 MΩ 以上 -5 ～ +5 V(UTMⅡ/UTMV)入力抵抗1 MΩ 以上 |
|---|---|
| 精度 | 非直線性:0.02% FS±1 digit 以内 ゼロドリフト:0.2 mV/℃ RTI 以内 ゲインドリフト:0.01%/℃ 以内 |
| A/D変換器 | 速度 16000回/秒 分解能 24 bit（バイナリ）10 Vに対して1/30000 |
| デジタルローパス フィルタ | PASS,3 Hz ～ 1 kHz |
| 高速用 回転速度入力（パルス入力 オープンコレクタ）（UTMⅢ/UTMⅡ/UTMV） | |
| 入力回転速度 | UTMⅢ/UTMⅡ/UTMVに準ずる |
| 最小入力回転速度 | 15、10、5、3、2 rpmより選択 *パルスレート4パルス時 60、40、20、12、8 rpmより選択 *パルスレート1パルス時 |
| 最小検出パルス幅 | 50 μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic ＝ 約 10 mA） |
| 低速用 回転速度入力（パルス入力 オープンコレクタ） ＊ ロータリーエンコーダオプション使用時 | |
| 入力回転速度 | 5000 rpm |
| 最小入力回転速度 | 0.1 rpm ＊分解能は回転速度と出力パルス数の設定による |
| 最小検出パルス幅 | 5 μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic ＝ 約 10 mA） |
| エンコーダ入力（パルス入力） | |
| UTMⅢ/UTMⅡロータリーエンコーダオプションに対応 |
表示部
| 表示器 | 字高8 mm 7セグメント緑色LEDによる数字表示 |
|---|---|
| 表示内容 | 数値表示：トルク、回転速度、角度 |
| 表示回数 | 1、3、6、13、25回／秒より選択 |
| 状態表示 | RUN／SD／RD／ERR |
外部信号
| 外部出力信号（2点） | 各種制御出力は設定により選択可能 トランジスタのオープンコレクタ出力 Vceo ＝ 30 V、Ic ＝ 50 mA |
|---|---|
| 外部入力信号（1点） | 各種制御入力は設定により選択可能 接点（リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど） COM端子と短絡したときをONとする |
インターフェイス
| USB | USBインターフェイス |
|---|---|
| CCL | CC-Linkインターフェイス |
| 485 | RS-485インターフェイス |
一般性能
| 電源電圧 | DC 24 V ±15% |
|---|---|
| 消費電力 | 6 W typ. |
| 使用条件 | 使用温度範囲 -10 ～ +50℃ 保存温度範囲 -20 ～ +85℃ 湿度 85% RH 以下(結露不可) |
| 外形寸法 | 34(W)×88(H)×91(D) mm (突起部含まず) |
| 重量 | 約 230 g |
製品概要

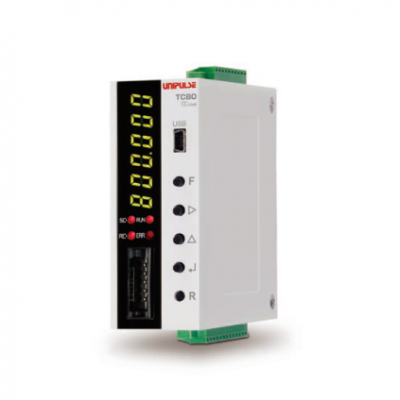

● TC80-CCLはコンパクトな組込型トルクコンバータです。
● 16000回/秒の高速サンプリング!!
● UTMⅢの通信データ※1表示?比較機能搭載
● トルク、回転速度の表示や角度に対するトルク変動の計測ができる
● ホールドデータメモリ機能搭載（トルク、回転速度、角度、***100データを記録）
● 駆動電源をUTMⅢ/UTMⅡ/UTMVに供給可能（ロータリーエンコーダオプションにも対応※2）
※1 RS-485インターフェイス（トルク、回転速度）
※2 UTMVはロータリーエンコーダオプションを搭載できません。
