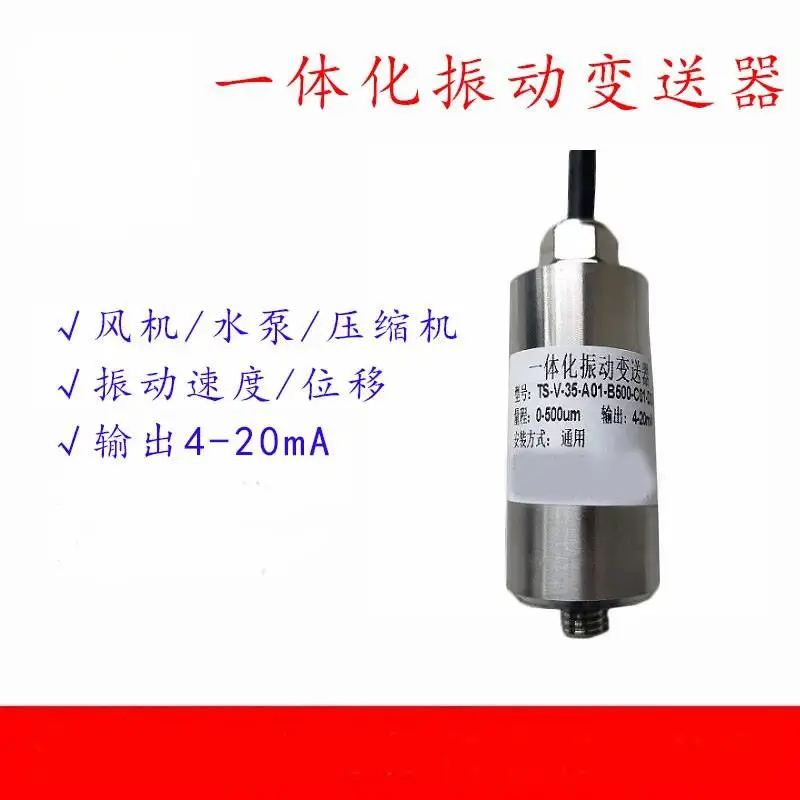

CYT9250A热电磨煤机用高温型振动变送器探头

振动传感器是一种用于检测物体振动的传感器，通过检测振动的大小和频率来估计物体的振动状态。它的主要原理是检测物休振动对应的变化，并将信号发送出去。

振动传感器的检测原理主要分为两种，一种是电容式振动传感器，另种是电阻式振动传感器。

1、电容式振动传感器的原理是，当物体振动时，内部的两个电容器之间的电容会发生变化，这种变化会影响传感器的输出信号，可以用来检测物体的振动情况。

2、电阻式振动传感器的原理是，当物体振动时，内部有一个电阻片，物体的振动会改变电阻片的抗阻值，从而影响传感器的输出信号。振动传感器的优点是它可以通过检测物体振动的大小和频率来获取物体状态的信息，这是其它传感器无法做到的。它可以用于检测机械设备的故障，检测汽车的行驶轨迹，甚至可以用于预测地震等，是一种非常有用的传感器。

总之，振动传感器是一种可以检测物体振动信息的传感器，它的原理是检测物体振动对应的变化，并将信号发送出去，它的优点是可以通过检测物体振动的大小和频率来获取物体状态的信息。

特点：

1.二线制输出4-20毫安;

2.节省补偿导线及安装温度变送器费用;

3.使用寿命长;

4.冷端温度自动补偿，非线性校正电路

5、可输出振动的加速度真峰值、速度真有效值、位移峰峰值，三线制输出，4-20mA电流信号，同时可输出振动的动态波形。特别适合恶劣环境的长期状态。

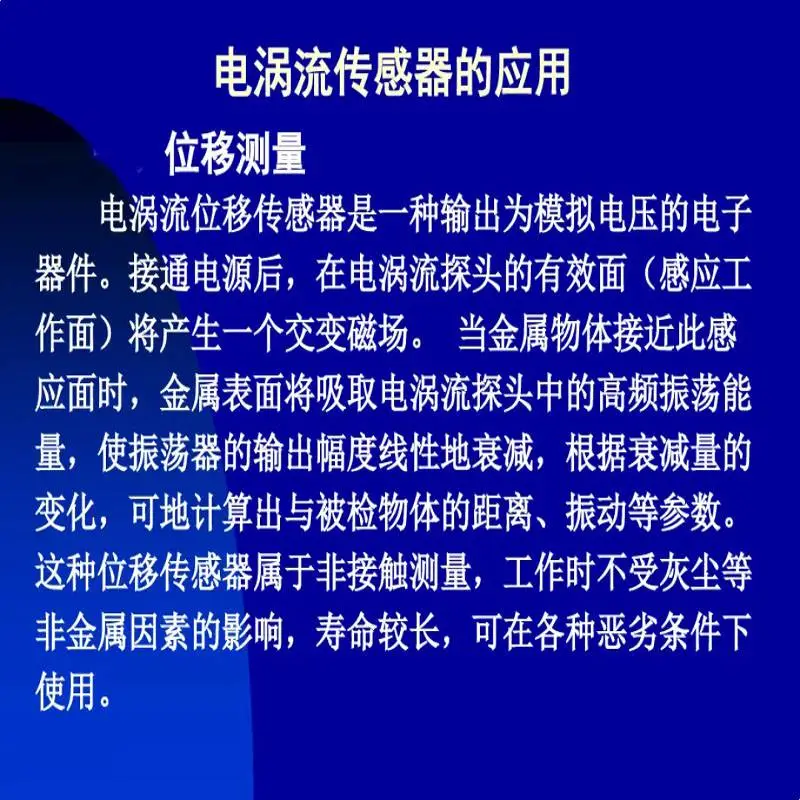

电涡流传感器的原理：

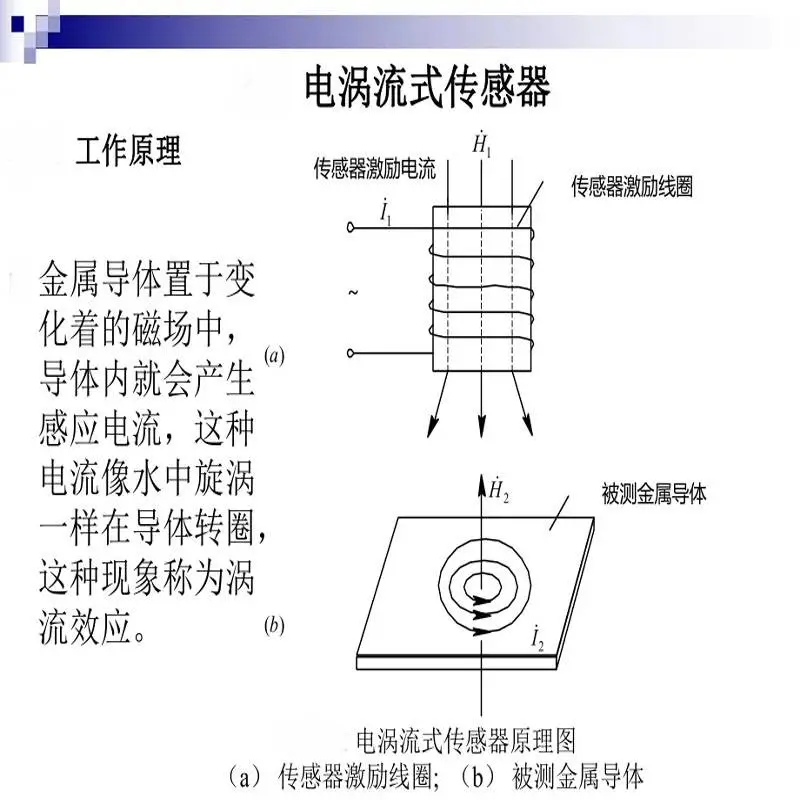

根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时（与金属是否块状无关，且切割不变化的磁场时无涡流），导体内将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。而根据电涡流效应制成的传感器称为电涡流式传感器。

过程：

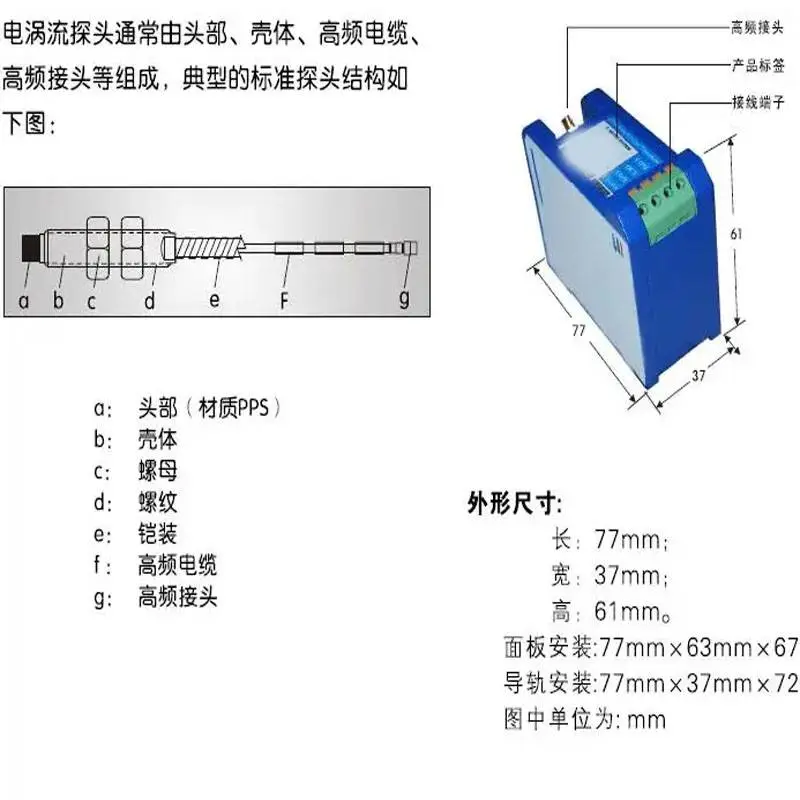

当被测金属与探头之间的距离发生变化时，探头中线圈的Q值也发生变化，Q值的变化引起振荡电压幅度的变化，而这个随距离变化的振荡电压经过检波、滤波、线性补偿、放大归一处理转化成电压（电流）变化，*终完成机械位移(间隙)转换成电压（电流）。由上所述，电涡流传感器工作系统中被测体可看作传感器系统的一半，即一个电涡流位移传感器的性能与被测体有关。

按照电涡流在导体内的贯穿情况，此传感器可分为高频反射式和低频透射式两类，但从基本工作原理上来说仍是相似的。电涡流式传感大的特点是能对位移、厚度、表面温度、速度、 应力、材料损伤等进行非接触式连续测量，另外还具有体积小，灵敏度高，频率响应宽等特点，应用很广

安装：

1）安装位置：垂直或者水平安装于被测振动点上，将振动变送器底部螺钉固定在被测壳体上，然后将振动变送器拧在上面拧紧即可。

2）安装尺寸及规范：若振动变送器安装位置受到高温蒸汽等冲刷时，为降低振动变送器环境温度、需加防护措施，一般情况下可不加防护。

3）接线说明：红色导线接DC24V电源正端，蓝色导线接DC24V电源负端，同时红色和蓝色导线也是4～20毫安输出引线。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。
