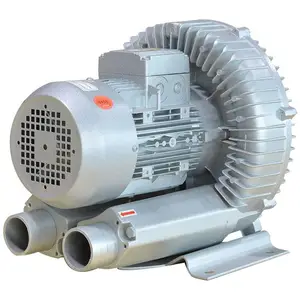

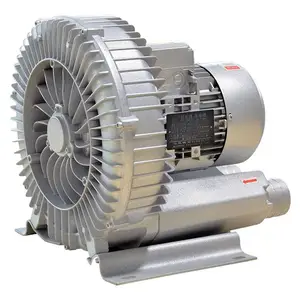

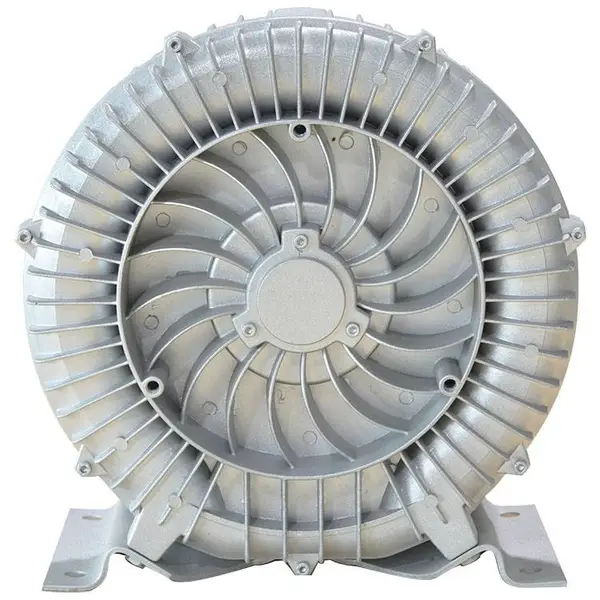

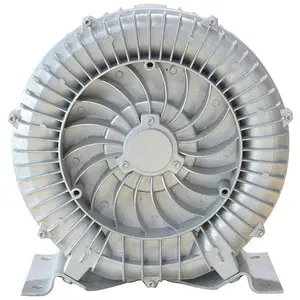

高压环形鼓风机RB-2

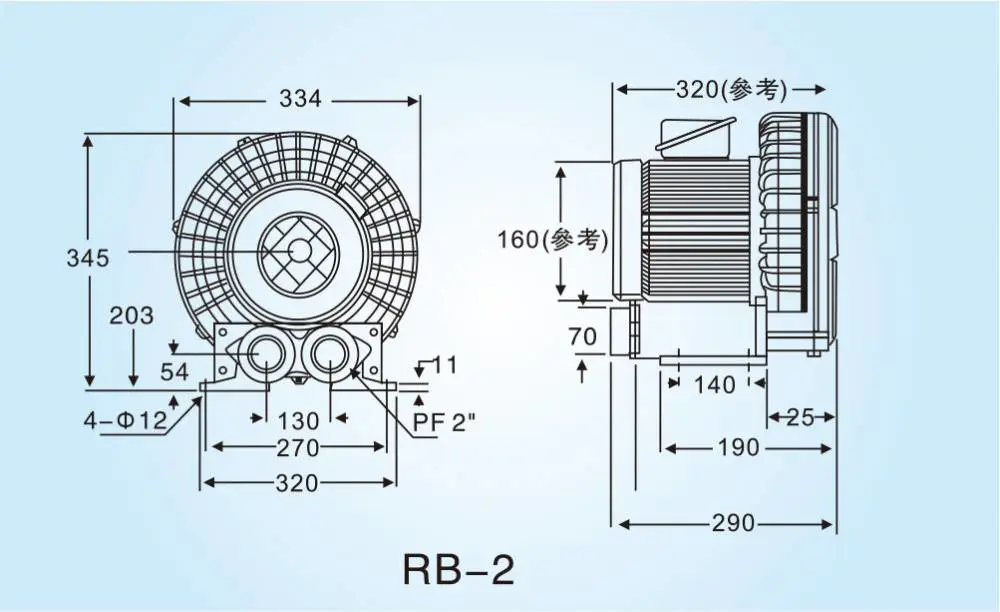

产品尺寸

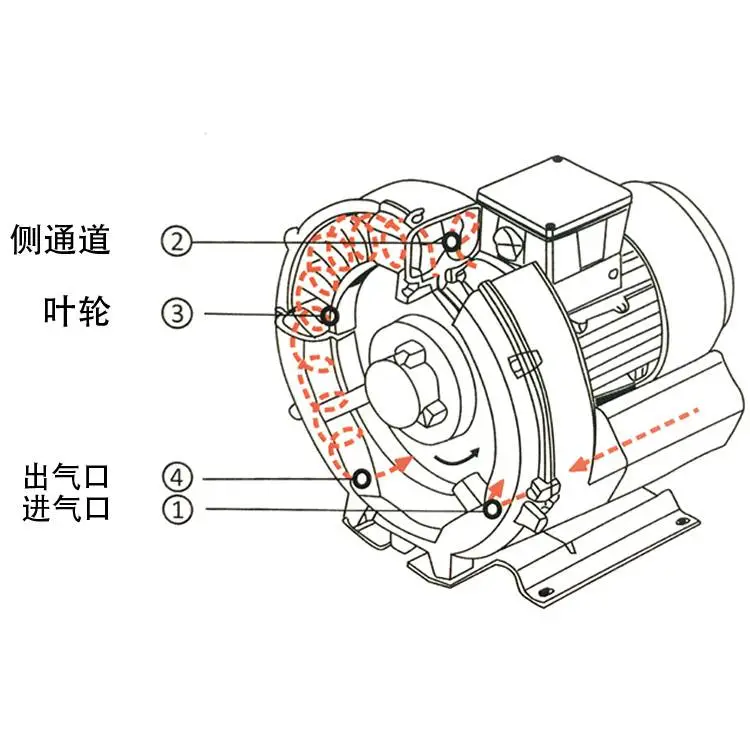

铝铸鼓风机的工作原理

当叶轮3转动时，由于离心力的作用，风向标促使气体向前向外运动，从而形成一系列螺旋状的运动。叶轮刀片之间的空气呈螺旋状加速旋转并将泵体之外的气体挤入(由吸气口1吸入)侧槽,当它进入侧通道2以后，气体被压缩，然后又回复到叶轮刀片间再次加速旋转。当空气沿着一条螺旋形轨道穿过叶轮和侧槽时，每个叶轮片增加了压缩和加速的程度,随着旋转的进行，气体的动能增加，使得沿侧通道通过的气体压力进一步增加。当空气到达侧槽与排放法兰的连接点(侧通道在出口处变窄)，气体即被挤出叶片并通过出口消声器4排出泵体。

高压环形鼓风机安装方法

          1、机壳内及其它壳体内部要进行检查，防止有杂物的残留；

       2、主轴的水平位置，并测量主轴于电机轴的同心度及联轴器两端面的不平行度。 两轴不平行度匀差为0.05mm，两轴器两端面不平行度匀差为0.05mm；
       3、风机的支架须固定在混凝土基础上，风机其钢支架与基础之间须增加橡胶减振垫。高压风机及电动机组件都安装在整块的钢支架上，钢地架安装在基础顶部的减振垫上，减振垫用多孔型橡胶板；
       4、风机出口的管径只能变大、不能变小，出风口要安装防虫网，偏向上出风时须增加风雨帽；
       5、安装后，试拨转传动组，检查是否有过紧，或与固定部分碰撞现象。发现不妥之处须调整好。

       6、需使用平垫圈和弹簧垫圈来加紧螺丝；

       7、使用橡胶缓冲胶来承受高压风机的重量，特别是大功率的高压风机；

       8、对于某些对噪音有要求的场合，可以加装消音器来降低噪音（一般情况下，大约在5db左右），消音器安装在进风管道或出风管道的末端；

       9、对于某些对噪音要求很高的场合，可以根据机器本身的条件，加上一层消音绵，即可满足现场的噪音要求，具体可咨询高压风机的厂家或噪音治理公司。
