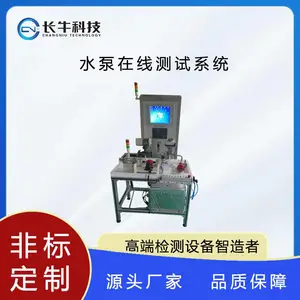

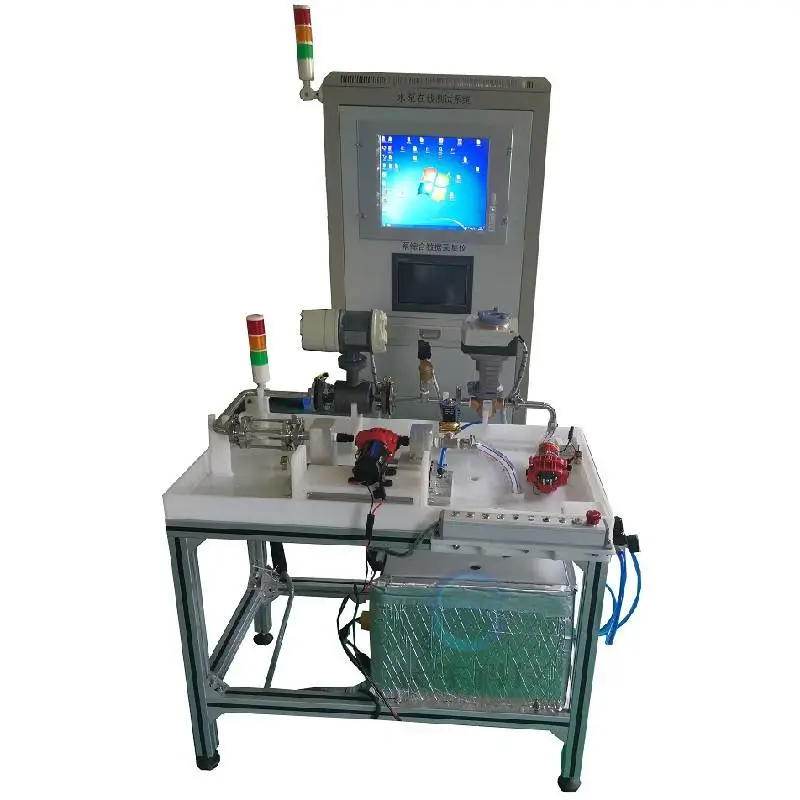

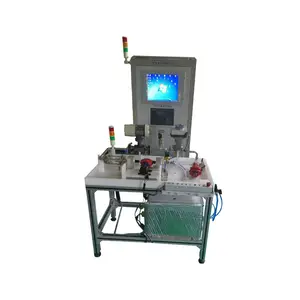

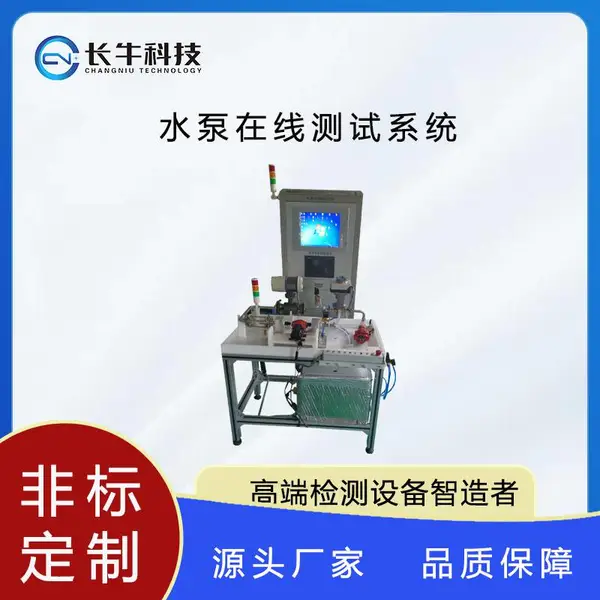

水泵在线测试系统，由流量转速测量仪，压力扬程测量仪、电参数测量仪、带电绕组温升测试仪、流量压力传感器、相关管路，试验容器及相关配套仪器等组成。水泵在线测试系统是测试水泵性能的测试设备，系统采用了流量传感器和压力变送器及电参数，可满足各种型号、各种不同等级水泵的流量，扬程，电压、电流、输入功率、效率等进行***测量的要求。系统测试精度高、重复性好、运行稳定性强、并行效***、使用寿命长、工作简便。

一、测试项目：流量、压力（扬程）、转速、电压、电流、功率、效率、温升等。

二、测试功能：空载试验、负载/性能试验、气蚀试验、温升试验、堵转试验、噪声试验、振动试验、泄露试验

三、应用：潜水泵、深井泵、离心泵、管道泵、自吸泵、化工泵、螺杆泵、家用增压泵、排污泵、混流泵、轴流泵、旋涡泵、汽车洗涤泵、汽车循环泵、汽车冷却泵等

四、软件介绍

1.测试方法：

?电测法测量机组效率

?实测法测量水泵效率

?从电机曲线中计算效率

2.丰富的参数设置功能：

1)产品设计参数：包括设计点流量、设计点扬程、设计点效率、大流量点流量、大流量点扬程、大流量点效率、小流量点流量、小流量点扬程、小流量点效率、理想点流量、容积泵全压力、额定转速、速度传动比、汽浊余量参数的设置。

2)状态参数设置：包括进口管径、出口管径、进口表位差、出口表位差、大气压、室温、泵级数，采样次数参数的设置。

3)测试方法设置：

?流量传感器选择：（电磁流量计、涡流流量计、孔板差压机），量程范围，涡轮系数，孔板系数。

?压力传感器选择：（差压式压力表为正负表、差压式传感器、出口压传感器、出口压力表为正负表、差压表为正负表），进口压量程，出口压量程。

?功率测试方法：（电测法、转矩法），（单相电机、三相电机），电流倍率，电机曲线，传感器标定温度。

?转速测试方法：（自动测量、人工测量）

3.人性化的测试操作界面：包括参数屏显、停止、采样、插入采样、重采样、删除、计算、数据返显、计算电机功率、数据处理等按键功能。

4.数据处理界面：基本信息设置包括制造单位、报告编号、试验时间、水泵型号、水泵编号、室温、水温、大气压、表位差、进口管径、出口管径、压力量程、电流倍率、额定功率、额定转速、流量计系数等。

5.试验台误差分析功能：包括平均值、***误差（%）、随机误差（%）、系统误差（%）及总误差（%）。

6.进入“曲线拟合”功能

?曲线类型：性能曲线、汽浊曲线、两条曲线。

?判别类型：十字线判别、不判别等。

?等级：（一级、二级、自定义、B级、C级）。

?数据打开、导入要拟合的数据。

?打开数据文件，可分别按产品编号、产品型号、测试日期查询。

7.对导出的数据进行曲线拟合，绘制水泵性能曲线（H-Q、H-Q、P-Q）或汽蚀曲线（NASH-Q）。

8.打印曲线报告、精度分析报告、打印英文曲线。

9.绘制电流曲线及比对图形。
