UL2586屏蔽电线电缆 UL2586标准电缆 UL2586 环保电缆

UL2586屏蔽电线电缆，UL标准电源线，UL2586屏蔽电线电缆，3*18AWG，UL标准

UL电源线，UL2586屏蔽电线电缆，3*18AWG，UL标准

105℃ 600V控制电缆|UL2586屏蔽线|美标标准电气安装用电线

UL2586屏蔽线应用安装范围

作为测量、监测和控制电缆适合用在机床制造、成套设备安装工程、电站、暖气和空调系统、冷冻设备、

办公自动设备、以及数据处理系统等场合。

UL2586屏蔽线特性

耐热阻燃，绝缘性能优异、化学性能稳定，护套紧密包裹在芯线上

参照标准: UL758

UL2586屏蔽线结构

导  体： 多股精绞镀锡铜丝，抗腐蚀性强.

绝  缘： 特殊硬质耐热阻燃PVC绝缘.

颜  色： 符合DIN47100

护  套： 混合105度耐热阻燃PVC护套, 通过VW-1阻燃试验

         绿色(RAL6018)

   橙色(RAL2003)

         紫色(RAL4001)

 亦可按客户要求定制生产

我们将为您免费提供各类样线！

ECHU SPECIAL WIRE ＆ CABLE(KUNSHAN) CO.,LTD

Technical Specification For Cable

Cable Type

电缆类型

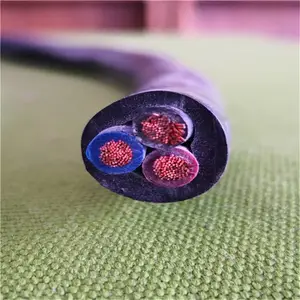

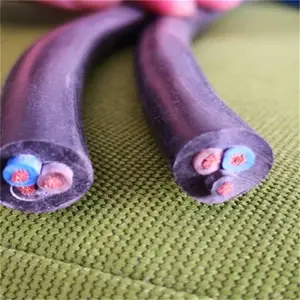

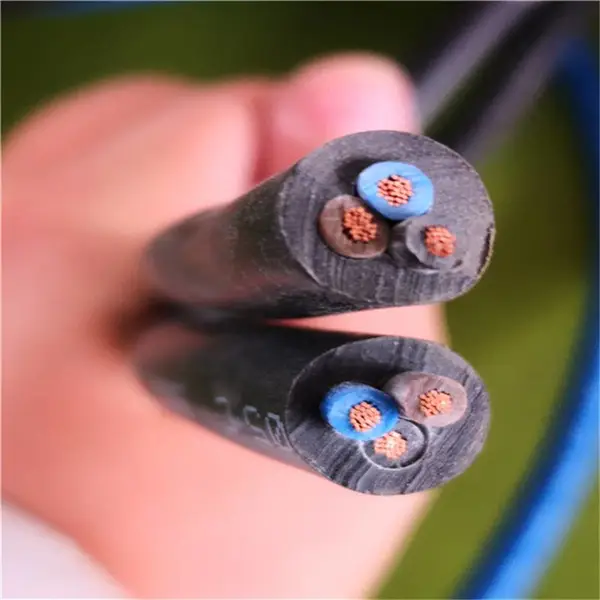

UL2586 2×8AWG+1×9AWG

General Description

应用范围

As a measuring, monitoring and control cable, it is suitable for

machine tool manufacturing, complete equipment installation

projects, power stations, heating and air-conditioning systems,

r

e

fr

i

gera

tion

e

q

u

ipment, office automatic equipment, and data

Re

l

e

van

t S

tan

d

ards

标准

UL758&UL1581

Cable Construction

电缆结构

Conductor

导体

Conductor Material 导体材质

裸铜丝bare copper

Constitute Structure 导体结构

8AWG:

118/0.3±0.008mm

9AWG:

94/0.3±0.008mm

Strand OD. 绞合外径

4.2

3.75

Insulation

绝缘

Insulation Material 绝缘材质

PVC

Insulation mean Thickness

绝缘平均厚度

1.15

0.76

Insulation the thinnest point

绝缘最薄点

1.02

0.69

Insulation OD. 绝缘外径

6.5±0.3mm

5.3±0.3mm

Insulation Colour 绝缘颜色

Brown、blue

Yellow/Green

Shield(Braiding lay)

编织屏蔽

Aluminum foil + tinned copper wire braid shielding, density ≥70%

Jacket

护套

Jacket Material

护套材质

PVC

Jacket Colour

护套颜色

black

Jacket mean Thickness

护套平均厚度

1.5

Jacket the thinnest point

护套最薄点

1.20

Finished approximate diameter

成品近似外径

16.8±0.6mm

mark

印字

E312831 AWM 2586 VW-1 105℃ 600V c AWM Ⅱ A FT1 105℃ 600V

ECHU SPECIAL WIRE ＆ CABLE(KUNSHAN) CO.,LTD Meter scale

Electrical Characteristics 电气性能

Properties产品特性

Max.Conductor DC Resistance at 20℃(Ω

/KM)20℃时导体直流电阻 （Ω/KM）

8AWG:2.144

9AWG:2.705

弯曲半径:

Min Bending radius:

F

ixed installation: 6*D

Mobile installation: 15*D

Rated Voltage (V)

额定电压

600V

Rated Temperature(℃)

额定温度

Fixed installation: -15 ° C ~+105 ° C

Mobile installation: -5℃~+105℃
