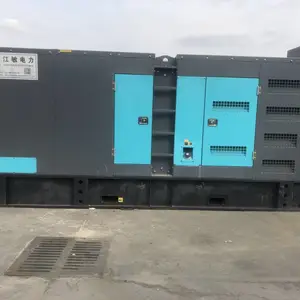

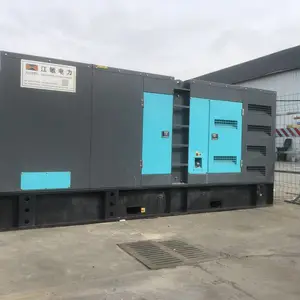

上海地区柴油发电机租赁 100KW静音箱式发电机出租

无刷同步发电机阻尼电路的作用是提高调整系统的稳定性。阻尼电路由电流负反馈变换器BF、单相桥式整流电路VD1E～4E，电阻R1E、R2E、R11E及电容U6E组成。

它的工作原理是这样的，由于交流励磁机的励磁电流IL流经BF的原边，因此，当主发电机输出电压Uf变化时，经过调整其励磁电流做相应变化，在BF副边则感应出负反馈电势，在电阻R1E上产生压降UR1E，经整流电路VD1E～4E整流，其输出电压加在电阻R2E上，得电压UR2E，经微分负反馈电容C6E加到负反馈电阻R11E上。由于电阻R11E上的电压与测量信号电压方向相反 ，起阻尼作用，因而使输出的控制信号立即停止变化，防止过调。当微分负反馈电容C6E被充电后，C6E又经电阻R2E、R11E放电，其信号与负反馈信号相反，阻尼作用被解除，使调整得以缓冲。通过阻尼电路反复阻尼，使整个调整系统既调节迅速，又不会产生振荡，很快稳定下来。
