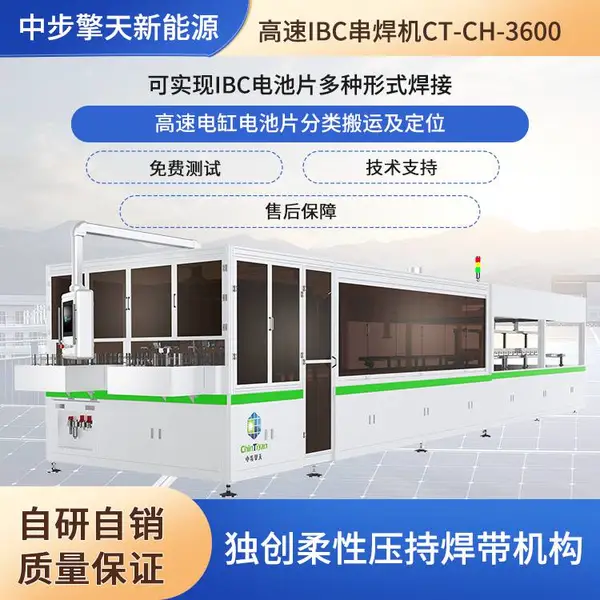

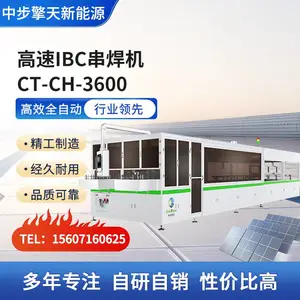

高速IBC串焊机CT-CH-3600

可实现IBC电池片多种形式焊接

高速电缸电池片分类搬运及定位

√免费测试  √技术支持   √售后保障

***柔性压持焊带机构

自研自销  质量***

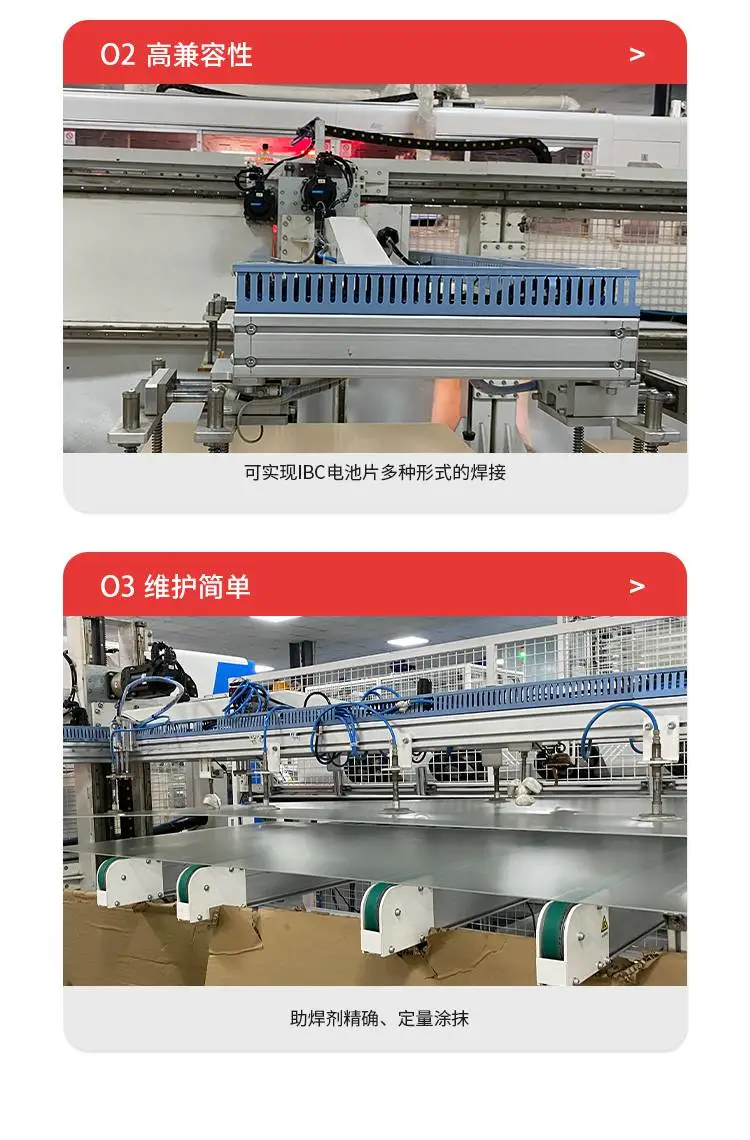

适用于166mmX1/2IBC太阳能电池片的焊接，可实现IBC电池片多种形式焊接

满足IBC电池片(1/2)倒角分别朝前、朝后焊接，以及满足倒角前后同时焊接

产能≤2000PCS/H(带取纸机构)，***沿

红外加热，分段焊接;焊接温度及功率闭环控制，温度爬升平缓、热冲击小，有效减小电池片碎片率

接受非标准化订制，更好的适配不同要求的生产线

专业研发，精工打造

多年经验  技术支持

产品特点

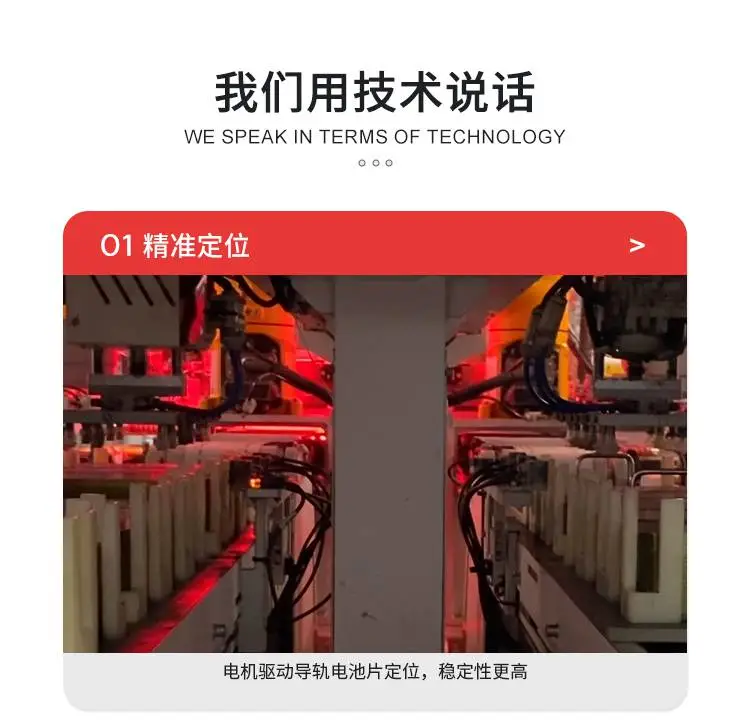

电机驱动导轨电池片定位

高速电缸电池片分类搬运及定位

***柔性压持焊带机构

性能特点

***柔性压持焊带机构。

红外加热，分段焊接;焊接温度及功率闭环控制，温度爬升平缓、热冲击小，有效减小电池片碎片率。

该设备焊接 166mmX1/2 IBC 太阳能电池片,可实现 IBC 电池片多种形式焊接。

满足 IBC 电池片(1/2)倒角分别朝前、朝后焊接，以及满足倒角前后同时焊接。

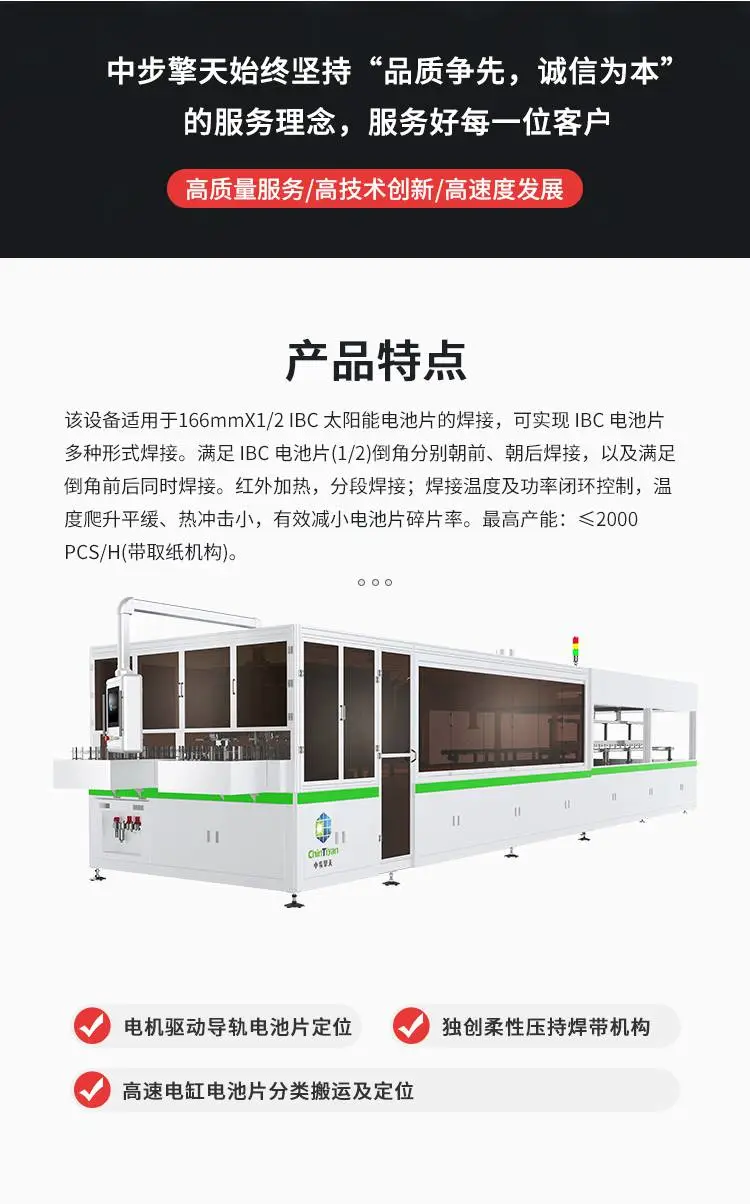

产品介绍

该设备适用于166mmX1/2 IBC 太阳能电池片的焊接，可实现 IBC 电池片多种形式焊接。满足 IBC 电池片(1/2)倒角分别朝前、朝后焊接，以及满足倒角前后同时焊接。红外加热，分段焊接；焊接温度及功率闭环控制，温度爬升平缓、热冲击小，有效减小电池片碎片率。产能：≤2000 PCS/H(带取纸机构)。

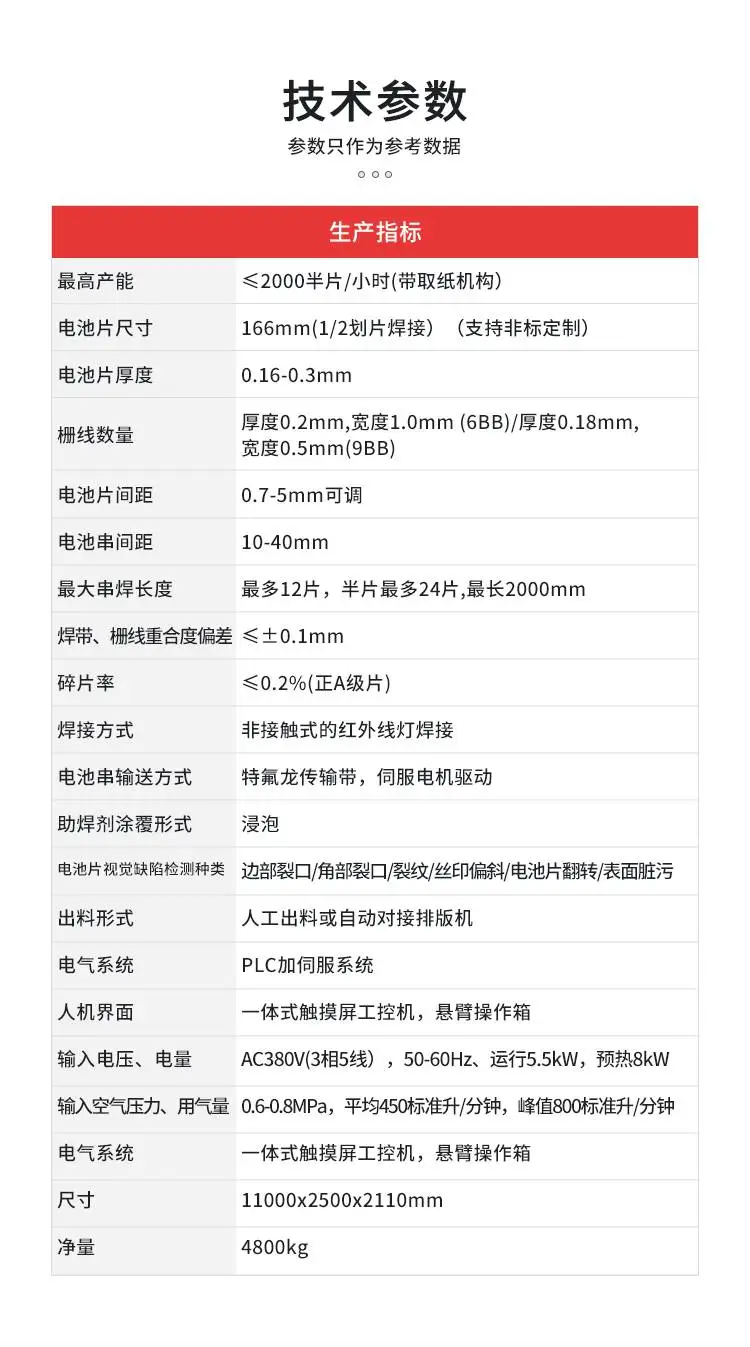

设备参数

产能：≤2000半片/小时(带取纸机构）

电池片尺寸：166mm(1/2划片焊接）（支持非标定制）

电池片厚度：0.16-0.3mm

栅线数量：厚度0.2mm,宽度1.0mm (6BB)/厚度0.18mm,宽度0.5mm(9BB)

电池片间距：0.7-5mm可调

电池串间距：10-40mm

串焊长度：最多12片，半片最多24片,最长2000mm

焊带、栅线重合度偏差：≤±0.1mm

碎片率：≤0.2%(正A级片)

焊接方式：非接触式的红外线灯焊接

电池串输送方式：特氟龙传输带，伺服电机驱动

助焊剂涂覆形式：浸泡

电池片视觉缺陷检测种类：边部裂口/角部裂口/裂纹/丝印偏斜/电池片翻转/表面脏污

出料形式：人工出料或自动对接排版机

电气系统：PLC加伺服系统

人机界面：一体式触摸屏工控机，悬臂操作箱

输入电压、电量：AC380V(3相5线），50-60Hz、运行5.5kW，预热8kW

输入空气压力、用气量：0.6-0.8MPa，平均450标准升/分钟，峰值800标准升/分钟

电气系统：一体式触摸屏工控机，悬臂操作箱

尺寸：11000x2500x2110mm

净量：4800kg
