锑玛成功案例之转向节锥孔断屑槽钻头
汽车转向系统是用来改变或保持汽车行驶或倒退方向的一系列装置。汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向。汽车转向系统对汽车的行驶安全至关重要,因此汽车转向系统的零件都称为保安件。
转向节作为转向系统中的重要部件,传递并承受汽车前部载荷,支承并带动前轮绕主销转动而使汽车转向。在汽车行驶状态下,它承受着多变的冲击载荷。因此,转向节的好坏,在很大程度上,决定了转向系统的稳定性。

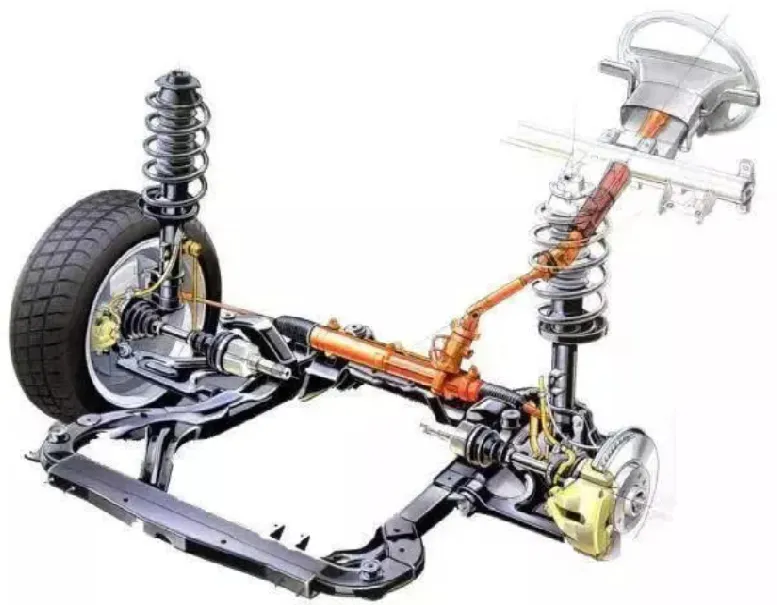

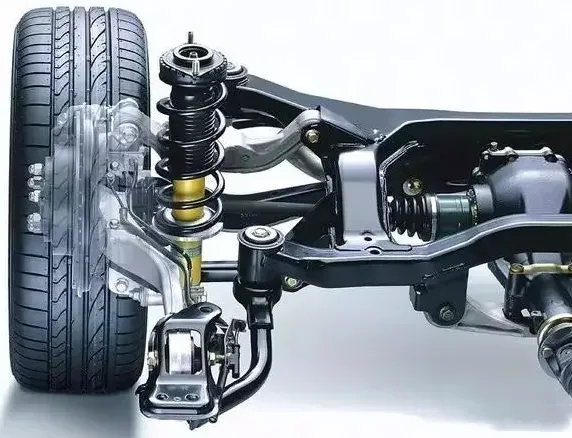

图示一 汽车转向系统
锑玛工具一直致力于高难度切削刀具的研发与制造,不仅提高了刀具的加工效率及使用寿命,而且大大的降低零件报废风险,同时也为此类的加工方案提供优化的工艺及专业的整体方案。
一、零件信息及客户的要求

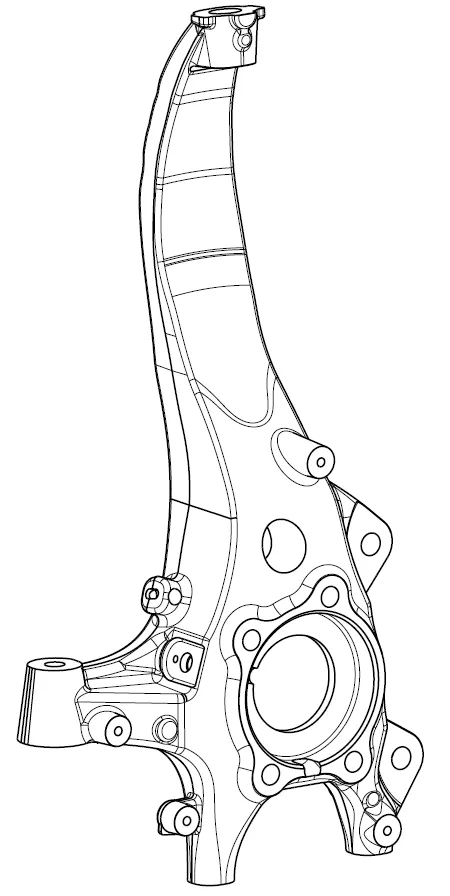

图示二 被加工零件-转向节叉架
? 被加工零件:转向节叉架
? 被加工材料:A356.2铸铝
? 加工机床设备:立式加工中心
? 冷却方式:内冷
? 加工部位:9.5273°锥孔
? 寿命要求:5000件

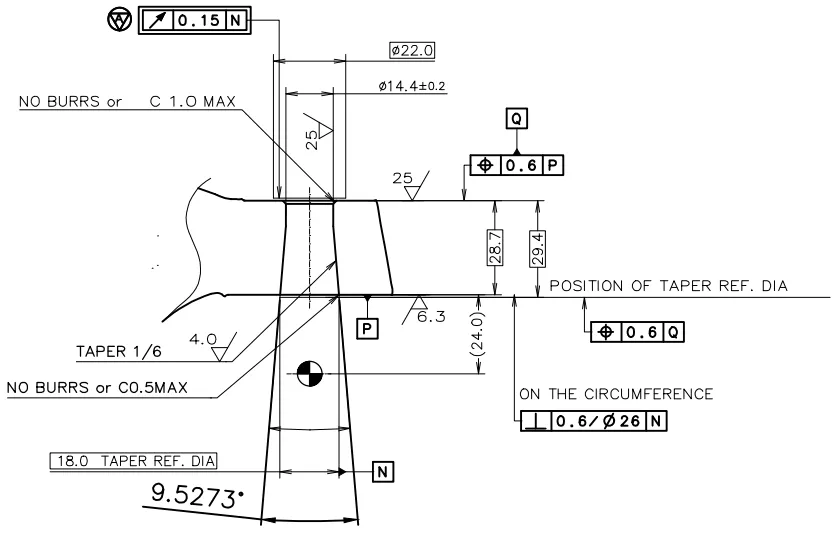

图示三 零件图纸
二、零件加工难点的描述
1.双主轴机床,要求刀具的一致性较高,一旦其中一支刀具出现问题换下,另外一支刀具就算还能继续加工,但为了***加工的稳定性,也会被一同换下。
2.目前使用的刀具稳定性较差,主要是加工后铁屑缠绕严重,缠绕刀柄,本身的刀具容易折断,并且缠绕的铁屑越积越多,会对下一道工序的铰刀造成较大的影响。
3.客户的节拍要求较高,不允许发生断刀或者铁屑缠绕的的情况而影响加工节奏,所以对于刀具来说,一致性要求非常高,特别是锥度角度公差的一致性,需要达到0.2°以内。
三、锑玛优化刀具

设计特点:
1.锥度刃带制作断屑槽,来解决目前加工时的绕屑问题。
2.芯厚特殊设计,在***排屑顺畅性的同时,***程度提高刀具的刚性。
3.排屑槽、锥度刃带,使用锑玛***抛光工艺,从而***每支刀具的一致性,从而提高刀具使用时的稳定性。
4.选用针对性的刀具原材料,在***刀具刃型的同时,***程度提高耐磨性。
四、最终测试结果
锑玛切削参数
刀具直径:Φ14.4x9.5273°
转速:4500 r/min
进给:1150mm/min
原进口刀具寿命:3000 - 5000件
锑玛刀具使用寿命:8000件
