江苏苏州皮带输送机 滚筒输送机 地轨传输线工厂销售

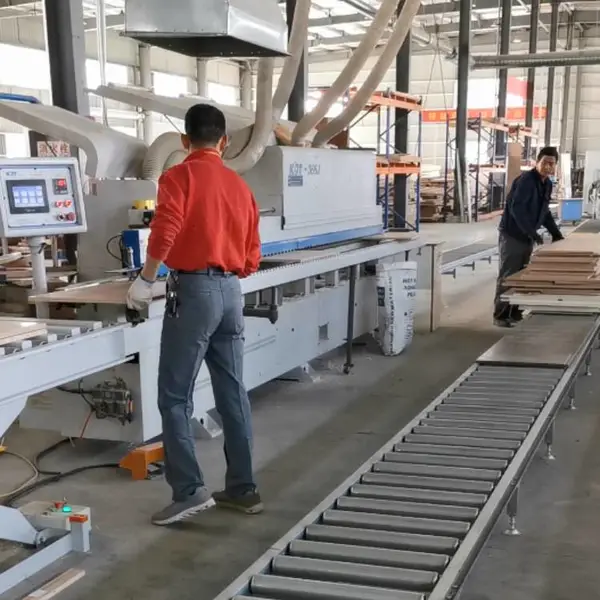

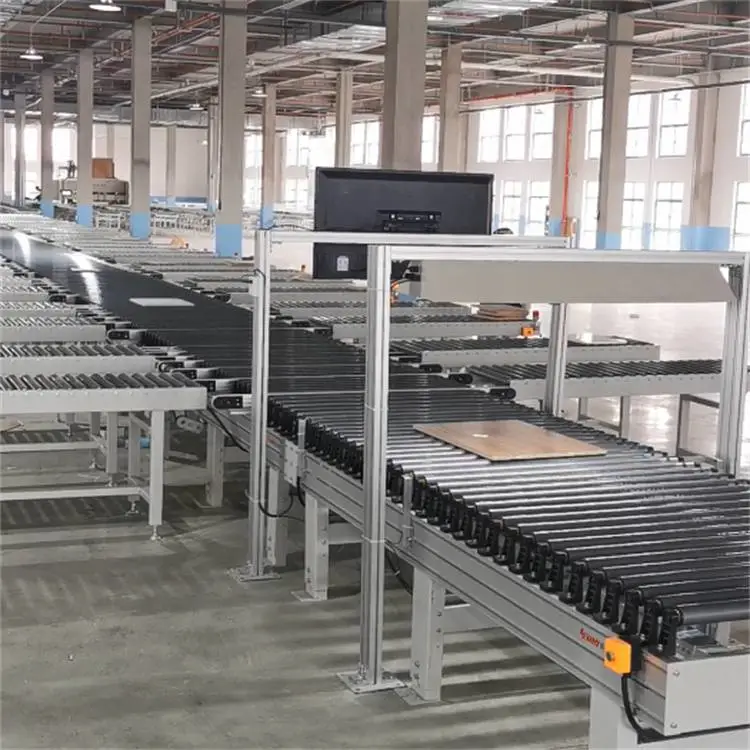

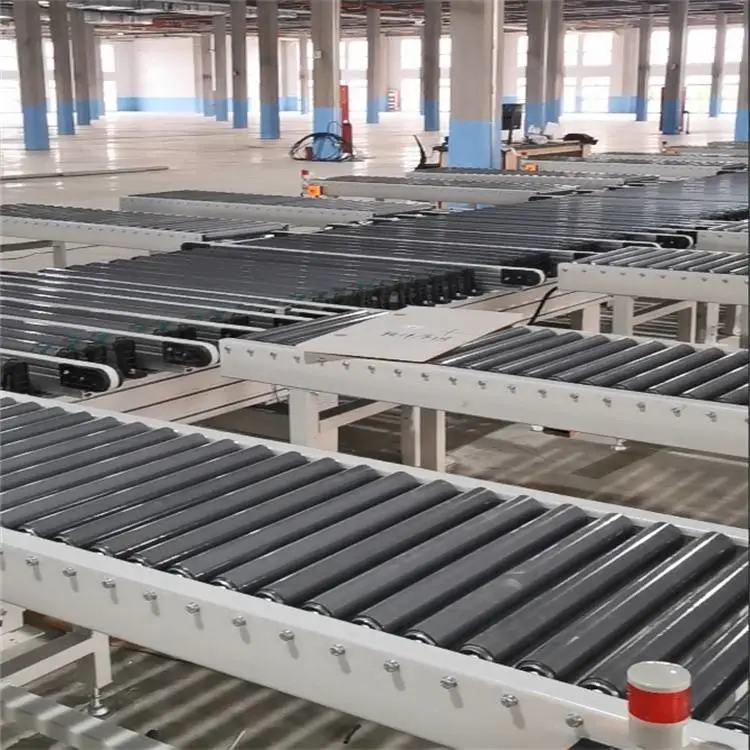

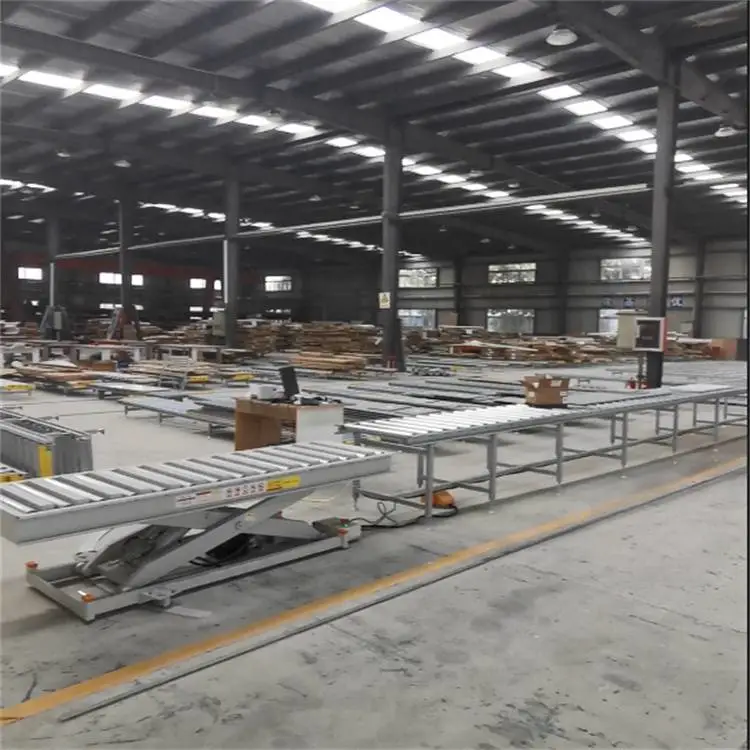

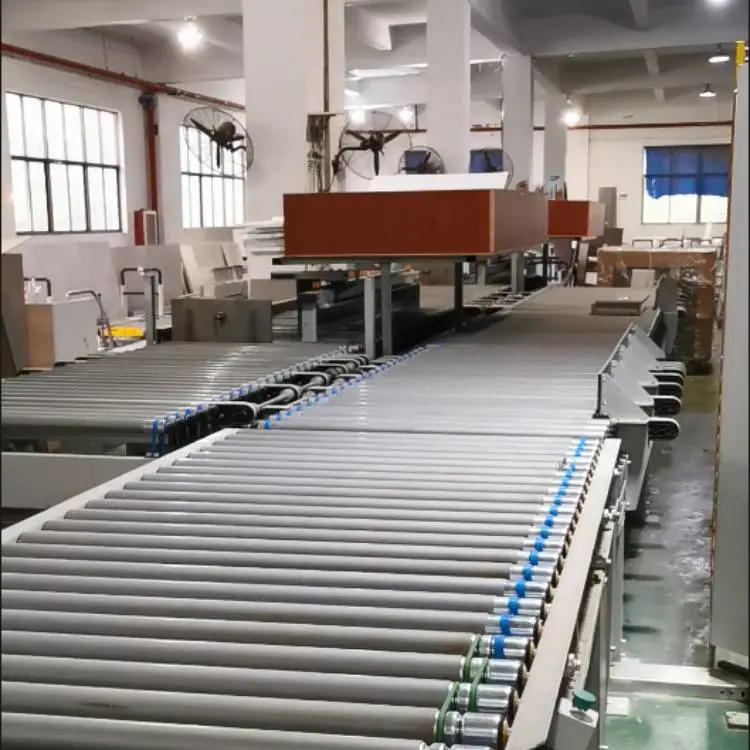

辊筒输送机主要分为动力辊筒线和无动力辊筒线。线体形式有：直线式、弯道式、斜坡式、伸缩式及叉道形式等。适用于输送较重物件，可根据要求定制特殊传送部件，满足各种物品的输送需要。本厂设备接受非标定制

定制说明：

定制无动力辊筒输送机请致电或请确认以下技术参数：
     1、设备的长度、宽度、高度；
     2、所输送物件的基本情况；
     3、有无特殊工作环境上的要求；
     4、其他定制要求。





产品简介：

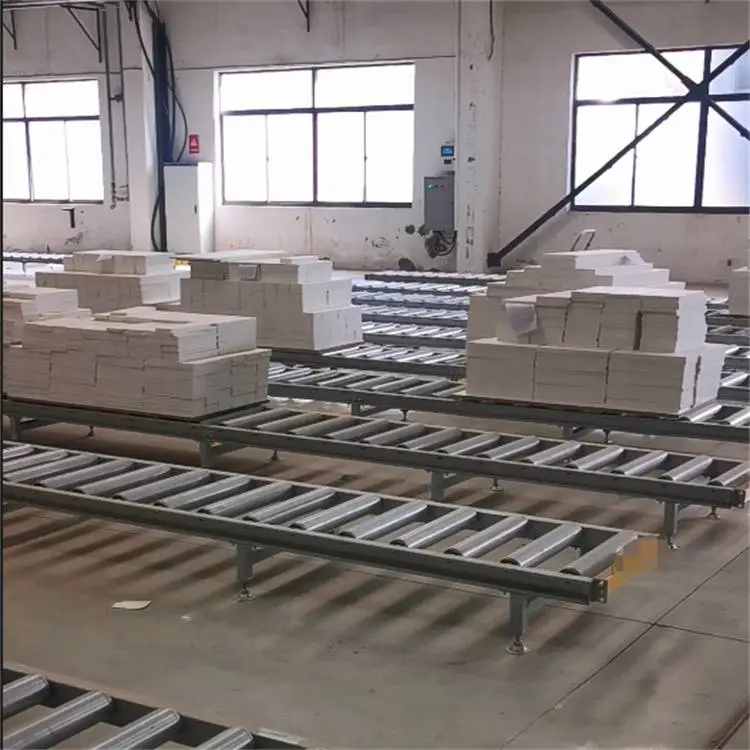

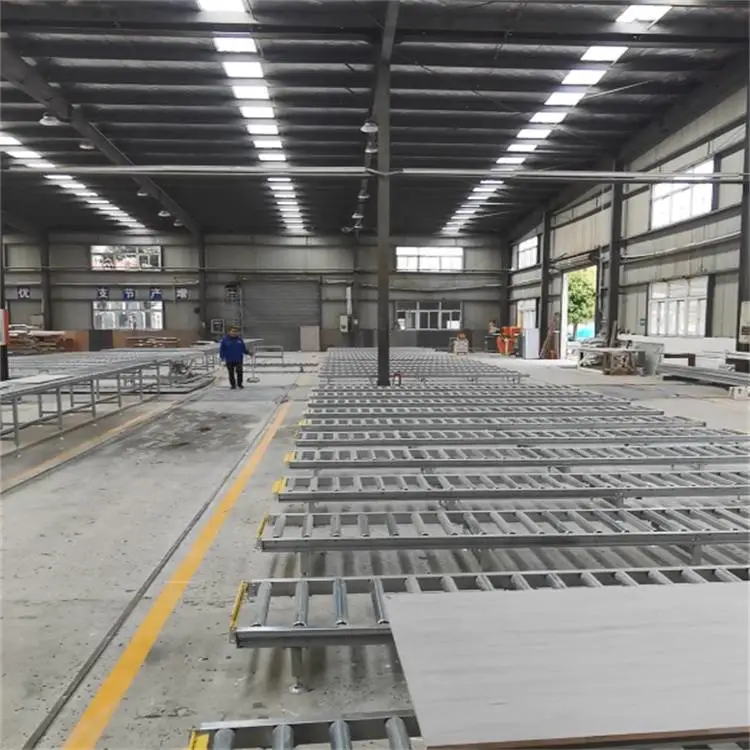

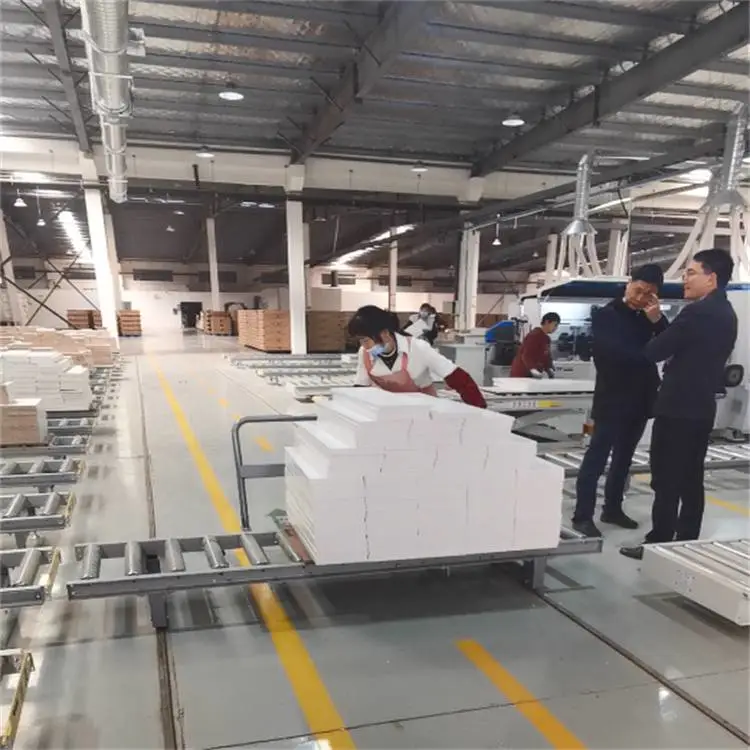

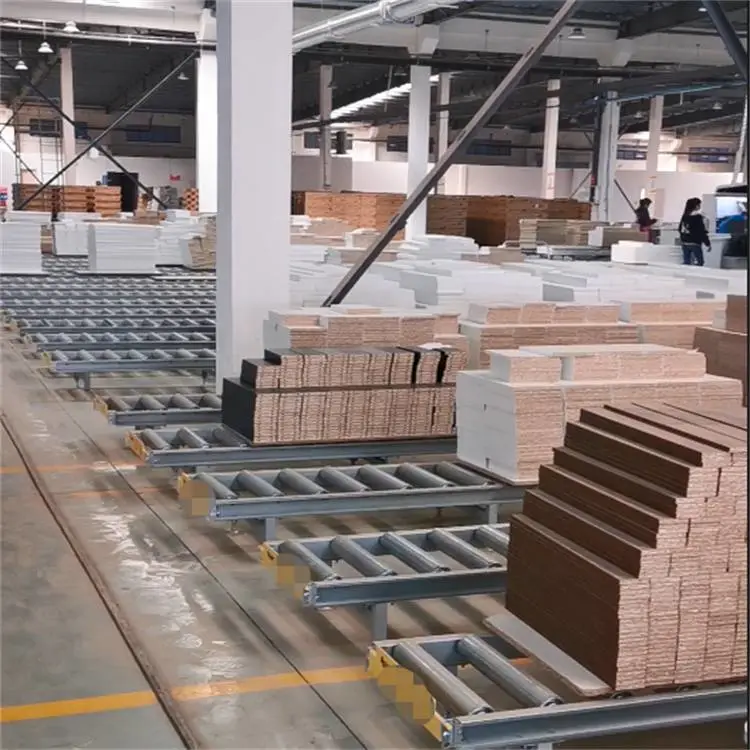

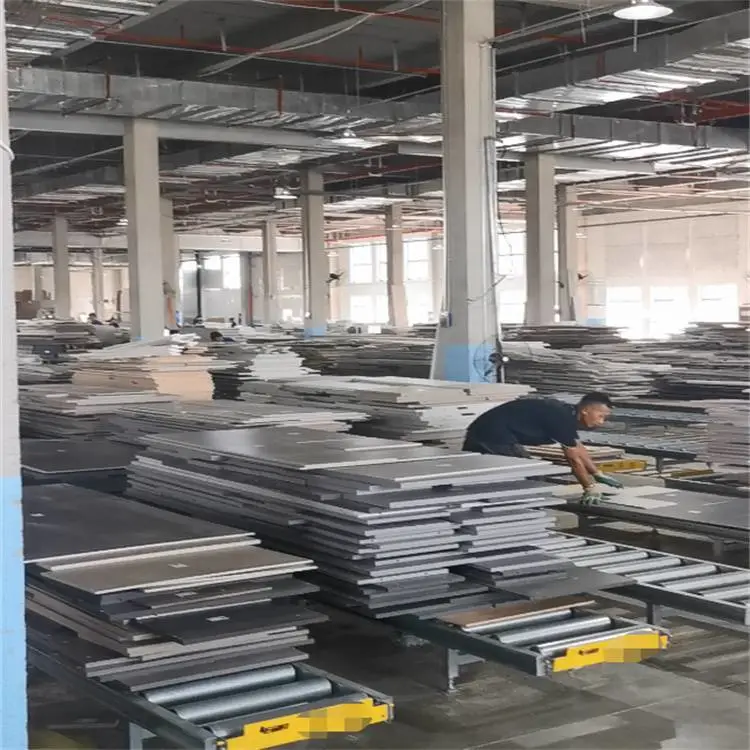

       无动力辊筒输送机依靠辊筒来完成输送，适用于各类箱、包、托盘等件货的输送，散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。无动力辊筒输送机主要由辊筒、支腿、拉撑、调节脚等部件组成。为确保货物能够平稳输送，必须在任何时间点都至少有三只辊筒与输送物保持接触。对软袋包装物必要时应加托盘输送。

产品特点：

     1、经济实用，结构简单，可靠性高，使用维护方便；

     2、结构简单，折装方便，多段之间易于衔接。

背景技术：

在现有技术中，滚筒输送线主要用于生产线的产品、零件以及工装板的输送，实现生产连续以及工厂自动化的一个重要设备。传统的滚筒输送线工作原理为，滚筒输送线主体框架由机架和侧边铝型材组成，侧边铝型材钻孔，滚筒芯轴直接安装在侧边铝型材上，滚筒采用双链轮结构，两个滚筒之间用链条搭接传动，滚筒间距由链条节距计算可得。相互两个滚筒传送动力使整条滚筒线都沿同一方向转动输送产品，滚筒非链轮一端采用伸缩弹簧轴，安装轴依靠弹簧弹力可以伸缩，安装时克服弹簧弹力使滚筒轴收缩，等安装到安装孔位置时松开，滚筒自动安装到相应的孔位。输送线由单个动力驱动，动力一般放在主体框架中心，直接带动中间两条滚筒转动，再由这两根滚筒采用链条一环接一环的方式带动所有滚筒，实现整线滚筒转动，输送产品等物品。上述装置存在滚筒输送线的滚筒间距调节困难，即无法适应不同尺寸产品的输送，单一输送线的应用面较窄，安装拆卸工序也较为繁琐。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种可调式滚筒输送线，采用单循环链条驱动，滚筒使用单链轮，整线链轮直接搭接在单循环链条上，统一由链条驱动，滚筒间的距离变得灵活可调，可根据产品物料的大小进行调整，同时滚筒采用托架直接安装在铝型材上，拆卸方便。

为了达到上述目的，本新型采用的技术方案是：一种可调式滚筒输送线，包括机架，机架上设有装配滚筒的一横杆和***横杆，滚筒一端设有链轮，链轮通过链条与电机相连，所述的***横杆上安装有张紧机构，张紧机构包括两个位置可调的链轮，链条经张紧机构的链轮后与若干滚筒上的链轮啮合，链轮在水平方向与导轨平齐，导轨位于***横杆上，链条在***横杆两端与转向机构相连，转向机构包括两个分别与链条内外方向相啮合的链轮，一横杆上固定***托架，一托架上设有与滚筒芯轴相配合的圆孔，二横杆上设置二托架，二托架上加工有放置滚筒芯轴的u型孔。

进一步的，如上所述的导轨为介于链条两侧的圆柱体，导轨通过支撑杆与***横杆连接。

进一步的，如上所述的张紧机构的两个链轮位于同一高度且通过调节块与螺纹连接改变两个链轮的间距。

进一步的，如上所述的电机连接减速机，减速机的输出轴上安装链轮和链条，链条两端分别与张紧机构的两个链轮啮合后水平运动。
