JLS-10电力计量箱厂家

基本介绍

适用于额定电压为10kV，额定频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成

性能特点

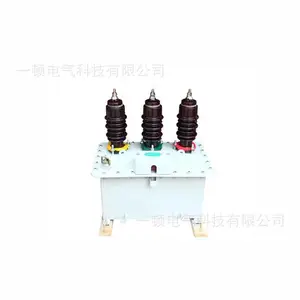

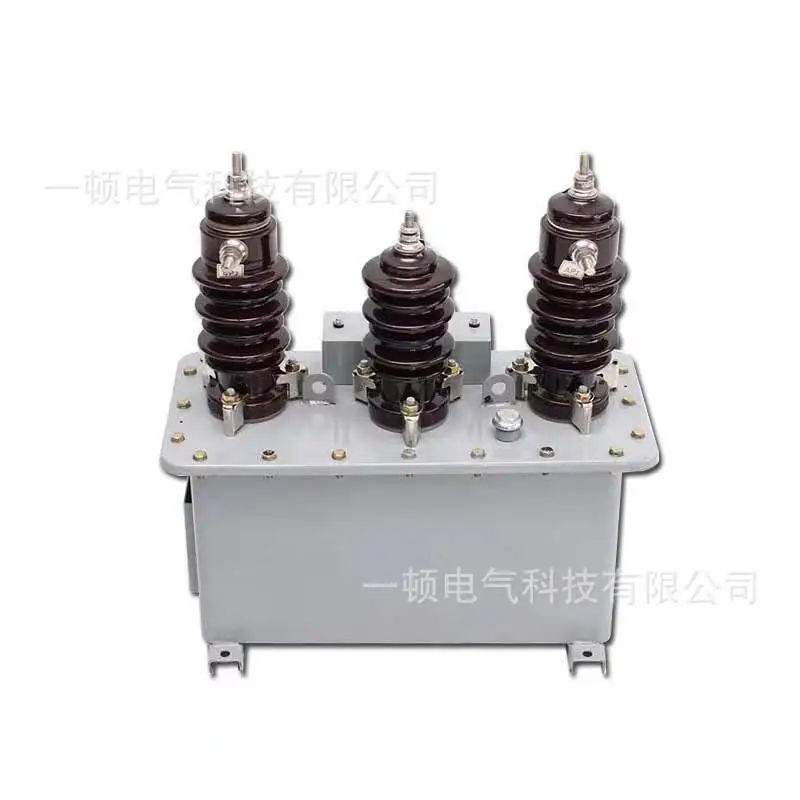

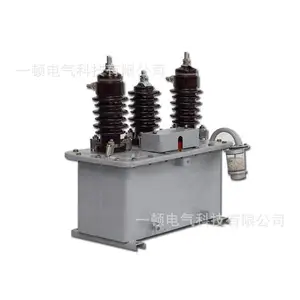

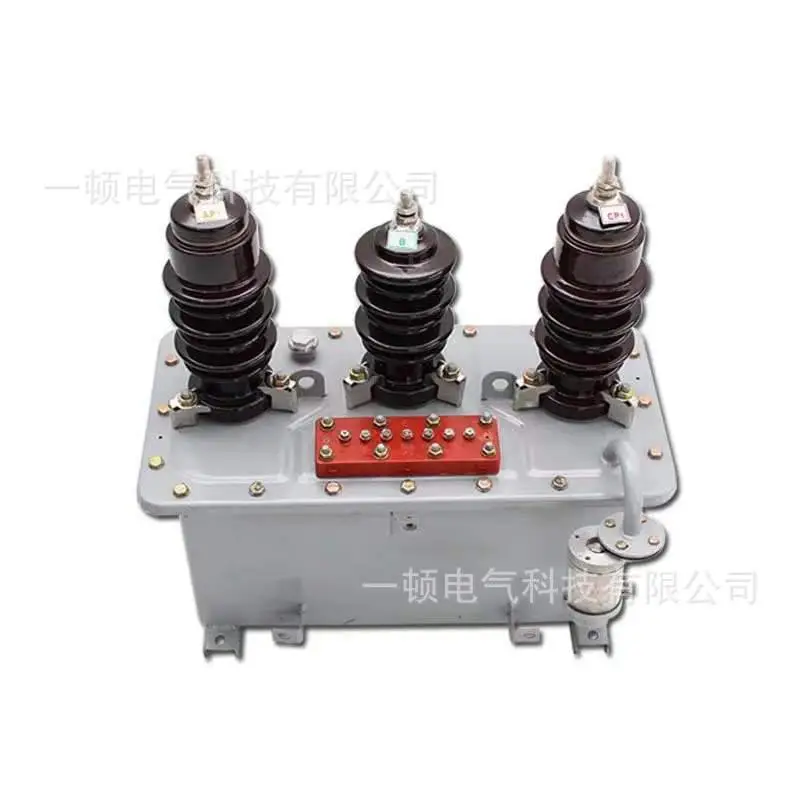

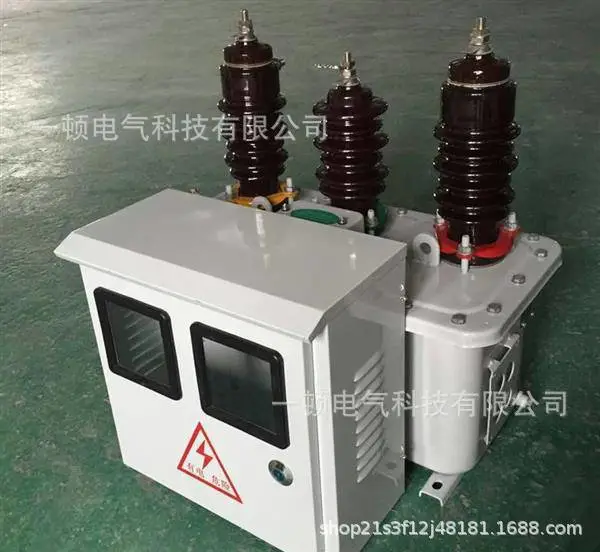

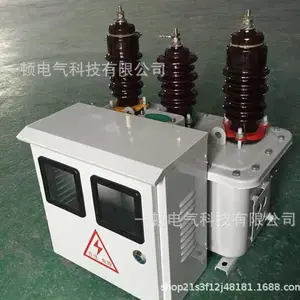

本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。

技术参数

本产品由组合互感器和仪表箱两大部分组成。本型产品电压、电流互感器采用真空全封闭浇注，产品具有，容量大，准确度高等优点，是理想的户外干式计量产品。

使用说明

本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台

电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向

计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功

电度表。

采购须知

外形尺寸 长X宽X高 770X360X700

额定电流比(A) 5/5 10/5 20/5 25/5 30/5 40/5 50/5 75/5 100/5 150/5 200/5 300/5 400/5 500/5 600/5

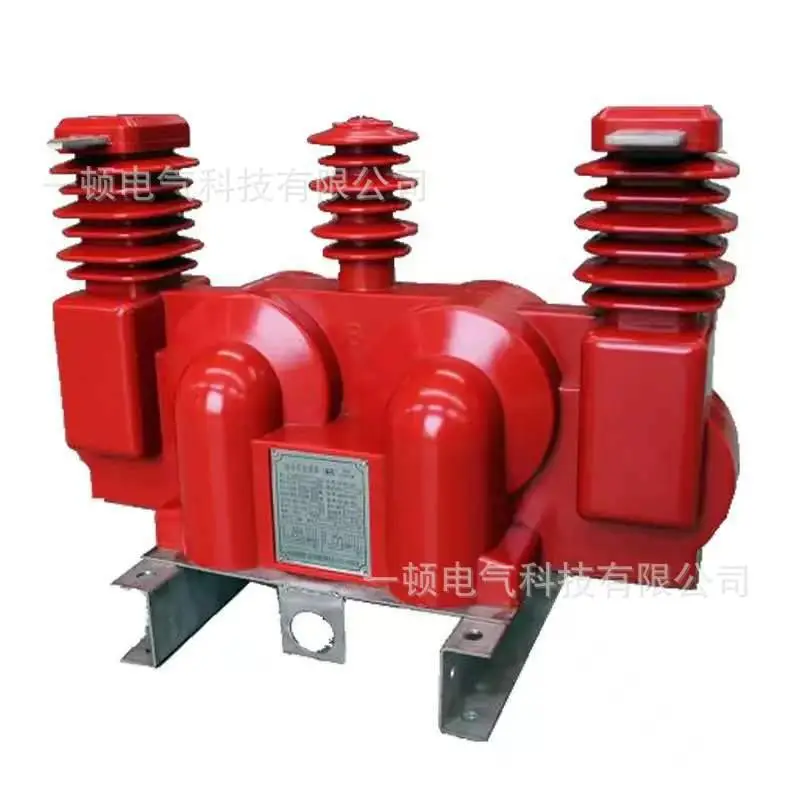

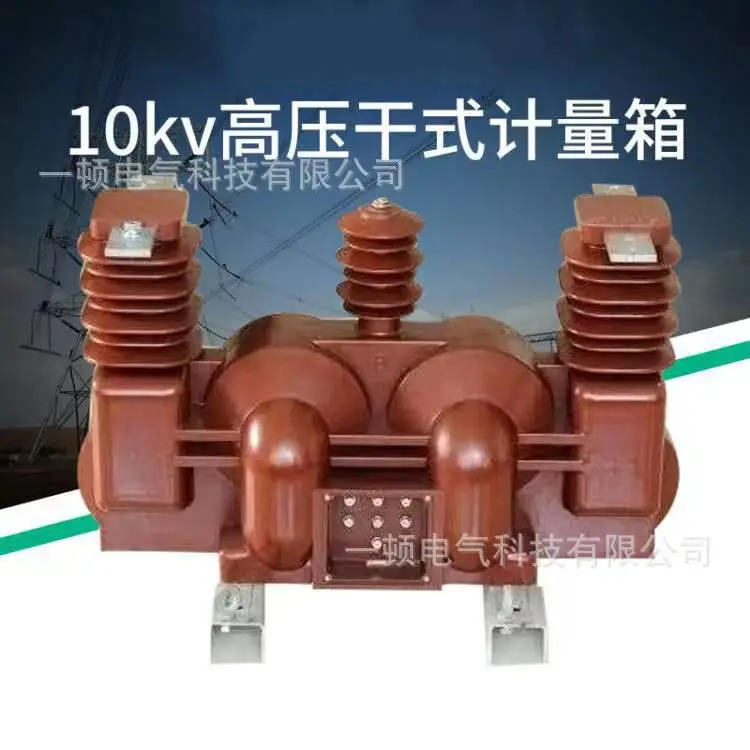

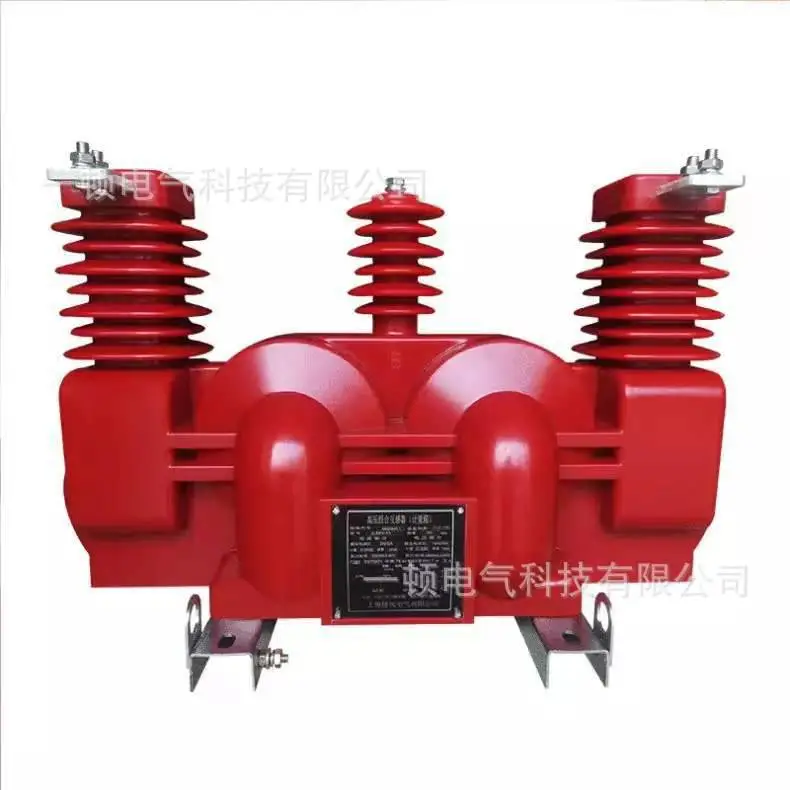

JLSZV-10KV干式计量箱由两台单相全绝缘电压互感器组成三相“V”型接线，A、C相分别串接两台电流互感器，供10KV及以下电力线路作电流、电能计量用。电流互感器可做成多变比结构，为以后系统增容带来方便。产品用户外环氧树脂浇注，外形用防雨伞裙，表面爬电距离大，具有耐电弧、防雨、防尘 耐紫外线等特点，是电网改造的理想换代产品。

产品执行标准

GB1207—2006电压互感器;

GB1208—2006电流互感器;

GB311.1—1997高压输变电设备的绝缘配合。

GB17201-2007组合互感器。

现货JLSZV-10KV干式计量箱技术参数

准确等级：0.2S，0.2，0.5S

额定电压比：10000/100V，6000/100V

额定一次电流：5～1000A

额定二次电流：5A或1A

额定容量：电压部分：0.2级，20VA

电流部分： 0.2S、0.2级，10VA

额定短时热电流倍数：100I1n/1s

额定短时动稳定倍数：250I1n

现货JLSZV-10KV干式计量箱交易说明订货须知：

订货时,用户应向制造厂提出如下内容：

额定一次压比,流比；

准确等级；

使用条件；

配度表的种类和数量以及精度等级。
