型号：US203AHG

封装：SOP-8

类型：USB电源开关

品牌：UTC/友顺

描述

UTC US203是具有标志功能的低电压、经济高效的高侧电源开关。这些设备特别适用于自供电和总线供电的USB应用。内置N-MOSFET的RDS（ON）满足USB电压降的要求，低至80mΩ。

UTC US203包含一个电荷泵电路来驱动内部MOSFET开关，并包含这样的保护电路：软启动电路通过限制插入期间的涌入电流来保护这些设备不受损坏；热关断电路用于防止大电流负载引起的灾难性开关故障。UVLO用于确保设备保持关闭，除非存在有-效的输入电压。

标志输出被设计为向本地USB控制器指示故障状况。根据USB电源要求，双端口的UTC US203AH/AL故障电流通常限制在2.***，单端口的UTC US 203CH/CL故障电流限制在1A，静态电流低至25μA，使该设备成为便携式电池操作设备的理想选择。

UTC US203应用于USB总线/自供电集线器、USB外围设备、NB、PC、PC卡热插拔、电池供电设备、热插拔电源、电池充电器电路、ACPI配电。

特征

● 输入电压在3.5V到5.5V之间变化

● 内置N-MOSFET

● 输出可以强制高于输入（关闭状态）

● 典型的低电源电流：

接通：25μA（典型）

关闭：0.1μA（典型）

● 开路漏极故障标志输出以指示故障条件

● 保护电路：

软启动（热插拔应用程序）

UVLO 1.7V（典型值）

电流限制保护

热停堆保护

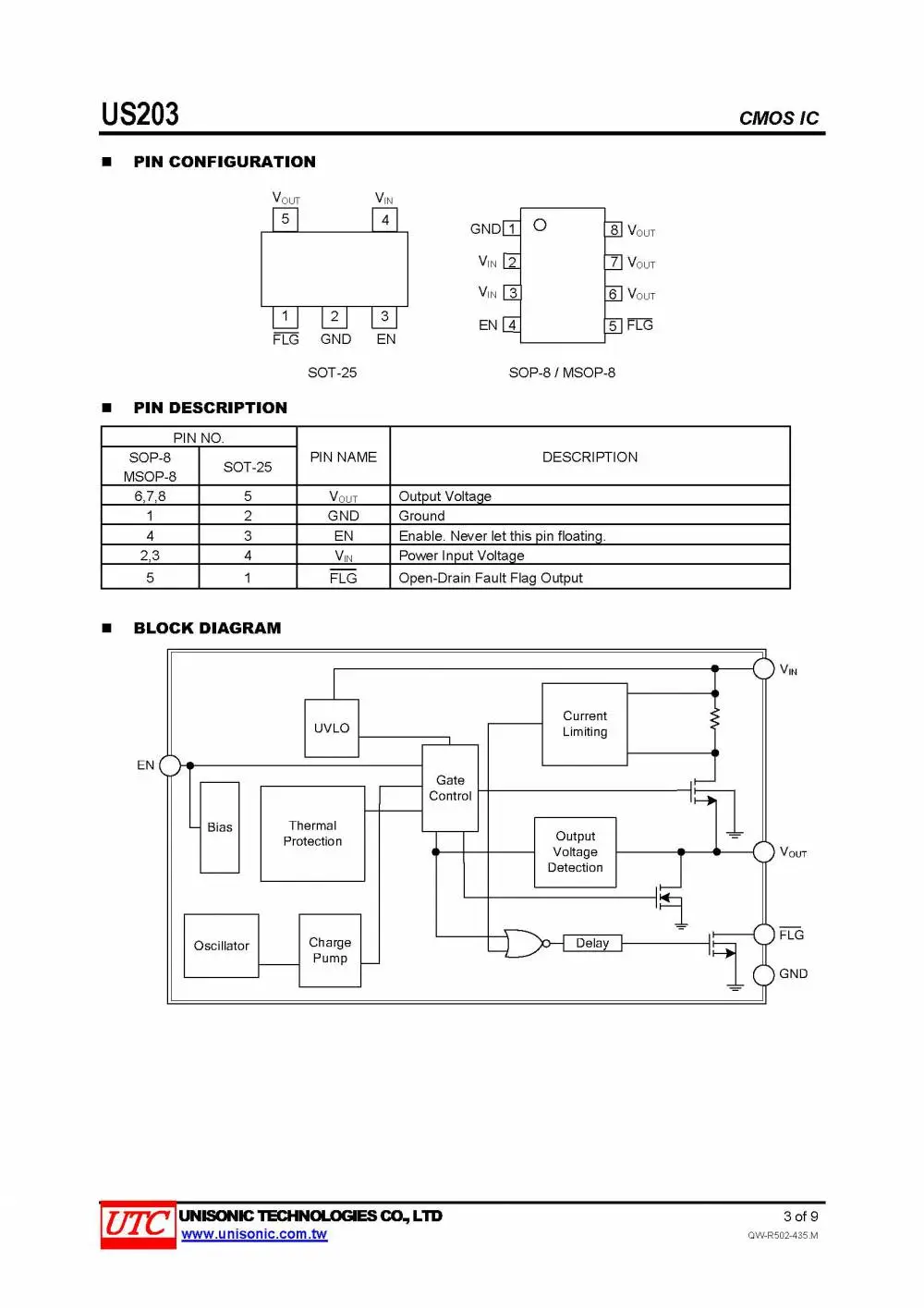

引脚配置图和方框图

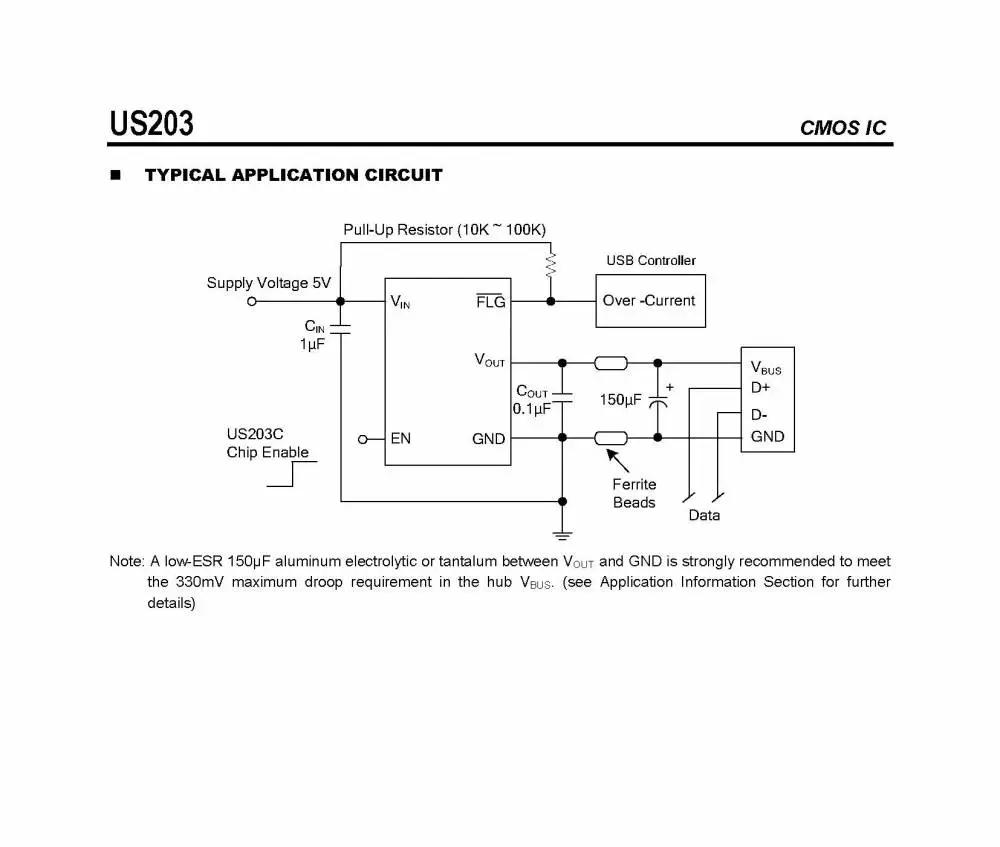

典型应用电路图
