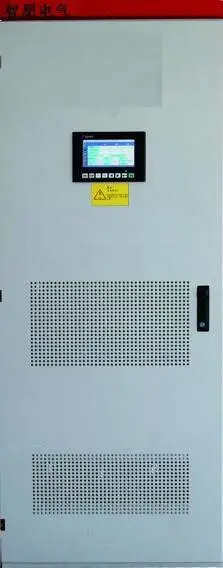

概述

SVG系列高压动态无功补偿装置是以IGBT为核心的无功补偿系统，能够快速连续地提供容性或感性无功功率，实现考核点恒定无功、恒定电压和恒定功率因数等控制，保障电力系统稳定、高效地运行。在配电网中 ，将中小容量的 SVG产品安装在某些特殊负荷 （如电弧炉、中频炉、精炼炉）附近，可以***地改善负荷与公共电网连接点处的电能质量，例如提供功率因数、平衡三相电压、抑制电压闪变和电压波动、治理谐波污染等。

应用领域

行业：汽车制造、船舶修造、煤炭、石化、冶金(轧钢、冶炼、行吊)、港口码头，机械制造(焊接)、公共设施(升降类)、邮电通讯、***等。

工况：各种无功需求场合，尤其针对无规律快速变化、具冲击性、三相不平衡负荷。如焊机、行吊、提升机、升降台、缆车、中频炉、电弧炉、冷(热)金属压延等负载。

工作原理

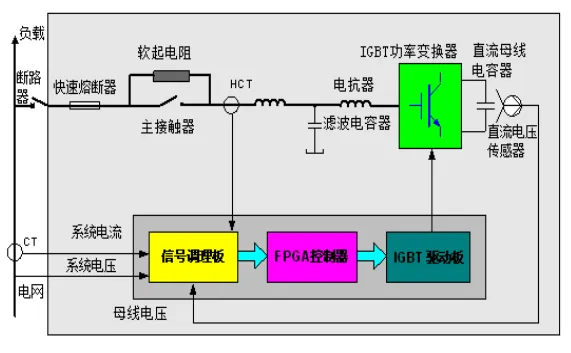

   主电路采用链式拓扑结构，模块化的结构设计，星型及三角形的连接方式实现不同容量下的性价比，既***用户投资的有效性，又保障了电力系统稳定、高效的运行。产品主要分为三部分：控制柜、功率柜、电抗器柜。其中功率柜实现了***的统一性，方便了产品容量的扩展及稳定性。各电压等级的装置由控制柜、功率柜及电抗器柜（空芯电抗）组成。采用***设计使得冷却风机能够直接安装于柜顶，降低了安装难度，是安装与维护更加方便。

技术特点

一：模块化的电路结构
1:SVG的核心是基于IGBT器件的链式逆变器。链式逆变器每相由多个功率模块输出串联而成，功率模块采用N+1或N+2冗余运行结构。
2:模块控制采用大规模FPGA芯片载波移相多电平空间矢量PWM控制策略，电路简单，抗干扰能力强。
3:采用自励启动技术，使得装置投入时冲击电流小。
4:模块面板共4个电气端子、2个光纤端子，接线简单，还设有若干状态及故障指示灯，方便维护及检修。
二：控制
1:采用基于三DSP及多FPGA的全数字化控制器MLCCON，高集成度，耐用性高。
2:现场可设定控制方式：系统补偿或负荷补偿及负荷补偿谐波次数；
3:采用快速瞬时无功电流控制策略，可实现系统短路故障时的连续稳定运行。
4:采用进口PLC，实现多组固定电容器的综合投切控制
5:控制器全封闭防尘设计，无需冷却风扇。
三：监控与人机接口
1:本地监控功能由DSP及进口PLC共同完成，采用触摸屏中文/英文显示界面，比嵌入式工控机界面硬件可靠性高，更适用于工业现场电磁环境。
2:显示面板具有功率模块直流电压、功率模块故障/旁路状态、输出电流、负荷电流、故障显示及故障追忆等功能，可显示输出电流波形。
3:具有GPRS远程接口，通过联网装置，将系统运行数据、状态量和报警信息等，利用GPRS网路发送到本公司后台服务器，实现对现场的实时监控，已确定其安全情况和运行情况，答复提高系统运行的可靠性及可维护性。
四：参数设定功能
1:具有多种功能参数设置，方便不同负荷对象运行参数的现场配置。
2:所有功能参数项用中文提示，所有功能参数具有停电保持功能（双份），可以整体备份或恢复。
五：不停电控制电源
1:控制电源采用多模块并联运行且带直流UPS后备，当交流控制电源停电时，由直流UPS后备提供控制电源，装置运行不受影响。
六：电磁兼容
1:功率模块和主控系统采用光纤连接，具有很高的通信速率和抗干扰能力，安全性好。
