德国Schischek 电动 90° 直角回转执行器尺寸 S 和 M

Schischek GmbH Explosionsschutz

防爆不仅仅是风险分析和统计。防爆的现实是关于安全和拯救生命。防爆不能听天由命，这就是为什么与您完全信任的合作伙伴合作至关重要的原因。

自1975年以来，位于德国朗根岑的Schischek一直受到全球组织的信赖，提供防爆风门执行器，阀门执行器，传感器和控制器，以满足其安全关键的防爆HVAC要求。

我们的产品在全球范围内使用，用于数千个设施：技术建筑服务，工业工厂，化学，制药和石化行业，污水处理厂，压缩机站和发电厂技术，海上平台，石油和天然气管道。

与Schischek的合作确保客户在项目的各个阶段都能获得***的支持，从规划到安装、完成和持续的现场服务，毫不妥协。Schischek 产品在电气上与所有成熟的控制产品和品牌兼容，在机械上与***的阻尼器和阀门兼容。

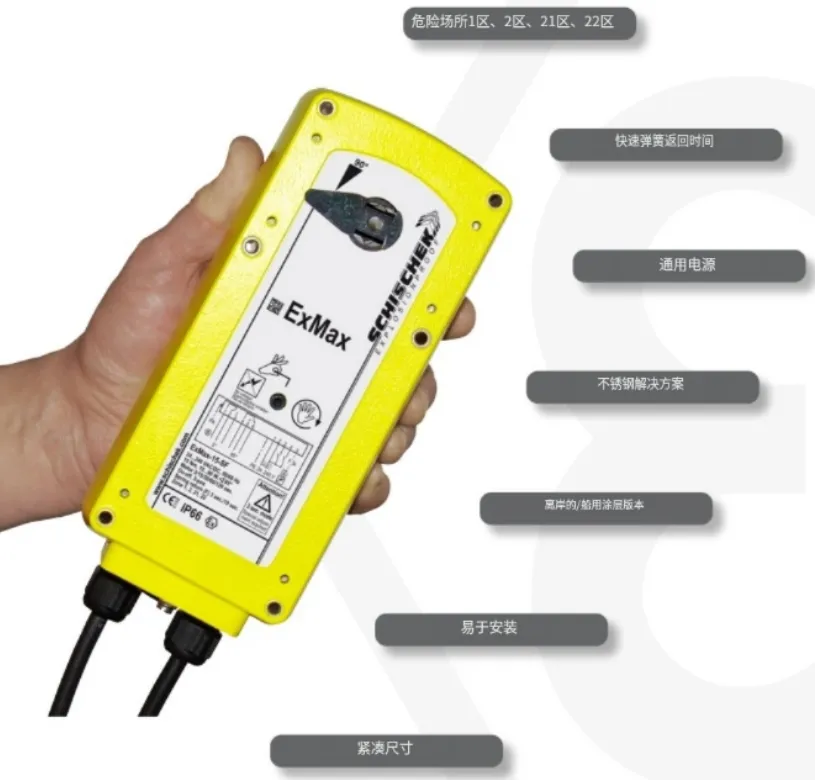

电动 90° 直角回转执行器尺寸 S 和 M

5-150 Nm，IP66，带/不带弹簧复位

描述 – 电动 90° 角行程执行器 ExMax

根据类型，ExMax角行程相应的风门执行器用于空气阻尼器，防火和排烟风门，音量控制的自动化，以及球阀，节流阀和其他直角回转电枢。

安装在 1、2、21、22

区的防爆区域（防爆区域、危险场所）

不带或带弹簧复位（故障安全版本）

可选不锈钢或海上/海洋涂层

技术数据                                ExMax 尺寸 S

力矩*                                     5-30牛米

电源，自适应                          24-240 V 交流/直流

频率                                       50-60赫兹

旋转角度                                 95°

电机运行时间可调                    3，15，30，60，120秒/90°

弹簧复位*                               ~ 1， 3， 10 秒/90°（取决于类型）

控制模式*                               开关， 3 位， 0-10 V DC， 4-20 mA

反馈*                                      0-10 V 直流，4-20 mA

方轴连接                                12 x 12 毫米

外壳保护                                IP66 防护等级

环境温度                                -40°...+40°C （T6 时） / -40°...+50°                                             C （T5 时）

电源                                       电缆 约1 m

测量                                       长 × 宽 × 高 = 210 × 95 × 80 mm

重量                                       铝约3.5公斤，弗吉尼亚州约7公斤

防爆                                       气体、薄雾、蒸气、灰尘

安装区域                                 区域 1， 2， 21， 22

认证                                        ATEX， IECEx， EAC， INMETRO，                                            KOSHA， UL?， CSA?

*取决于类型                              ...-***版本

90° 1/2 圈执行器 ExMax 尺寸 M

区域 21， 22， 30， 150 | 3-67 牛米 |开关，<> 位 |IP<> 防护等级

技术数据      ： ExMax 尺寸 M

力矩：30-150牛米

电源，自适应：24-240 V 交流/直流

频率：50-60赫兹

旋转角度: 95°

电机运行时间可调 : 40，60，90，120，150秒/90°

弹簧复位*: 3、20秒/90°可选

控制模式*: 开关， 3 位， 0-10 V DC， 4-20 mA

反馈* : 0-10 V 直流，4-20 mA

方轴连接: 16 x 16 毫米

外壳保护: IP67 防护等级

环境温度:-40°...+40°C （T6 时） / -40°...+50°C （T5 时）

电源: 电缆 约1 m

测量: 长 × 宽 × 高 = 288 × 149 × 116 mm

重量: 铝约9.5公斤，弗吉尼亚州约15公斤

防爆: 气体、薄雾、蒸气、灰尘

安装区域: 区域 1， 2， 21， 22

认证: ATEX， IECEx， EAC， INMETRO， KOSHA， UL?， CSA?

*取决于类型: ? ...-***版本

交货 – ExMax（尺寸 S 或 M）

1 ×执行器，带 1 m 电缆

1 ×内六角扳手用于手动超控

4 个用于安装的×螺钉

特殊型号 – ExMax-...-BF（尺寸 S 或 M）

防火阀执行器 （ExMax-...-BF） + 安全温度触发器

ExPro-TT-..

不锈钢特殊型号 – ExMax-...-VAS / VAM（尺寸 S 或 M）

耐腐蚀外壳材料采用不锈钢制成，类似于AISI 316，部分部件镀镍，螺钉采用不锈钢制成

在***天气或恶劣气候条件下使用

特殊型号涂漆（涂层） – ExMax-...-CTS / CTM（尺寸 S 或 M）

铝制外壳，带海水防近海/海洋涂层，耐腐蚀和海洋大气，某些部件镀镍，不锈钢螺丝

适用于海上或陆上应用

附件/选件 – ExMax（尺寸 S 或 M）

外部、适应性强、现场可调开关

圆形阻尼器轴的安装夹具（仅适用于 ExMax 尺寸 S）

Ex-e 接线盒

适用于蝶阀或球阀

角度旋转限制器

安装支架

黄铜镀镍电缆接头

不锈钢防风雨罩，可安装在ExMax执行器上

加热系统 ExPolar 可在低至 ?50 °C 的低温下与 ExMax 执行器配合使用

型号示例：

ExMax-50.75

ExMax-100

ExMax-150

ExMax-50.75-S

ExMax-100-S

ExMax-150-S

ExMlax-50.75-Y

ExMax-100-Y

ExMax-30-F

ExMax-50-F

ExMax-60-F

ExMax-30-SF

ExMax-50-SF

ExMax-60-SF

ExMax-30-YF

ExMax-50-YF

ExMax-30-BF

ExMax-50-BF

ExMax-60-BF

ExMax-30-F3

ExMax-50-F3

ExMax-30-SF3

ExMax-50-SF3

ExMax-30-BF3

ExMax-50-BF3
