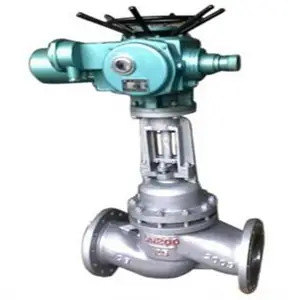

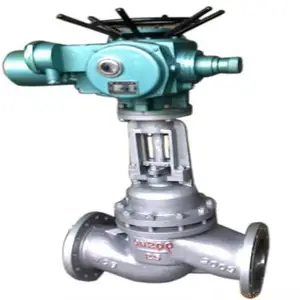

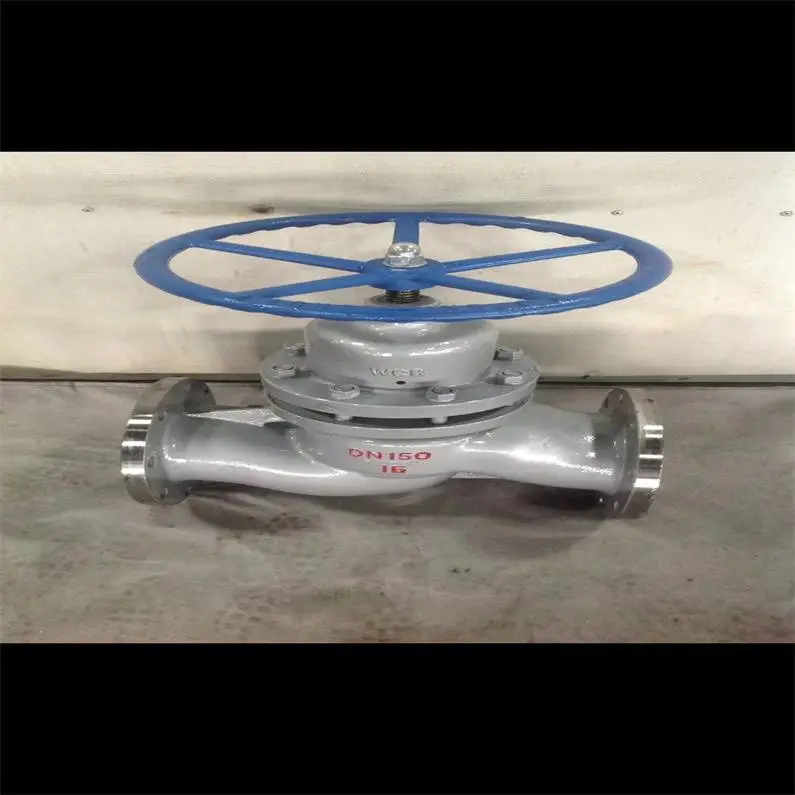

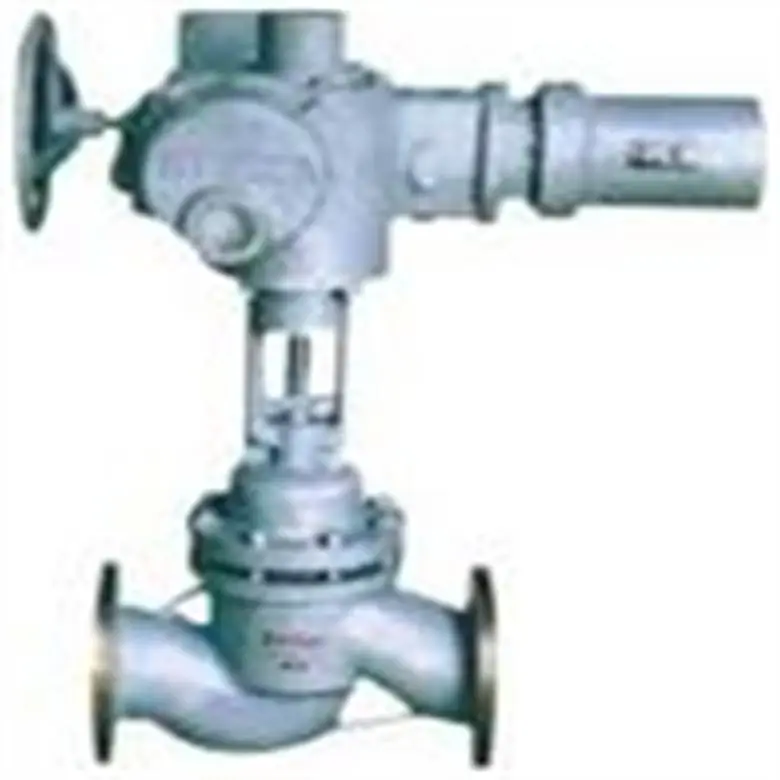

UJ941H电动柱塞截止阀 产品说明

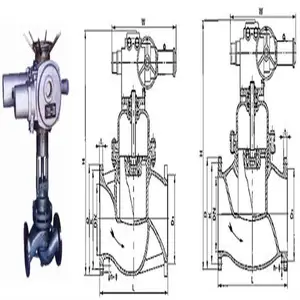

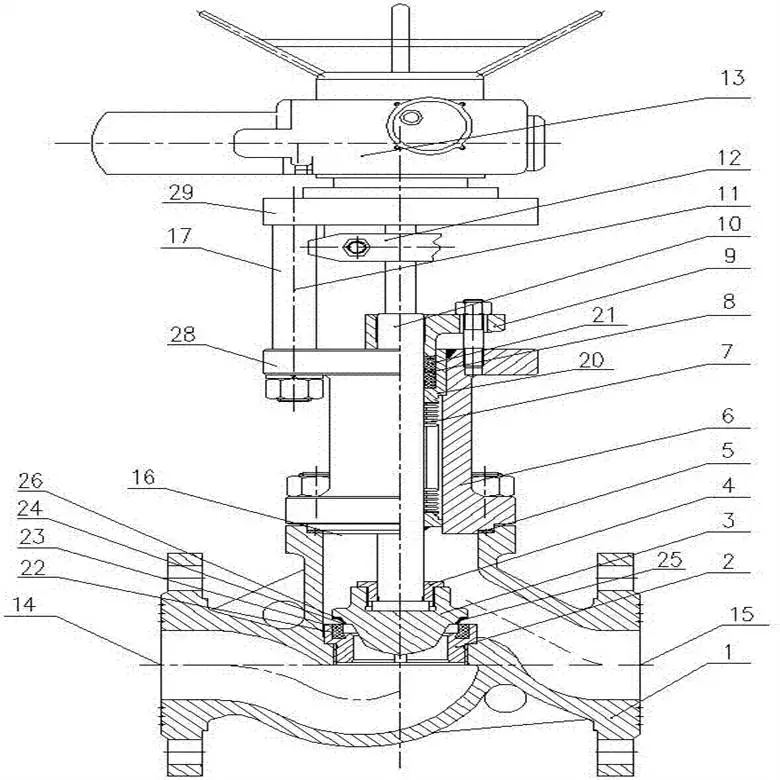

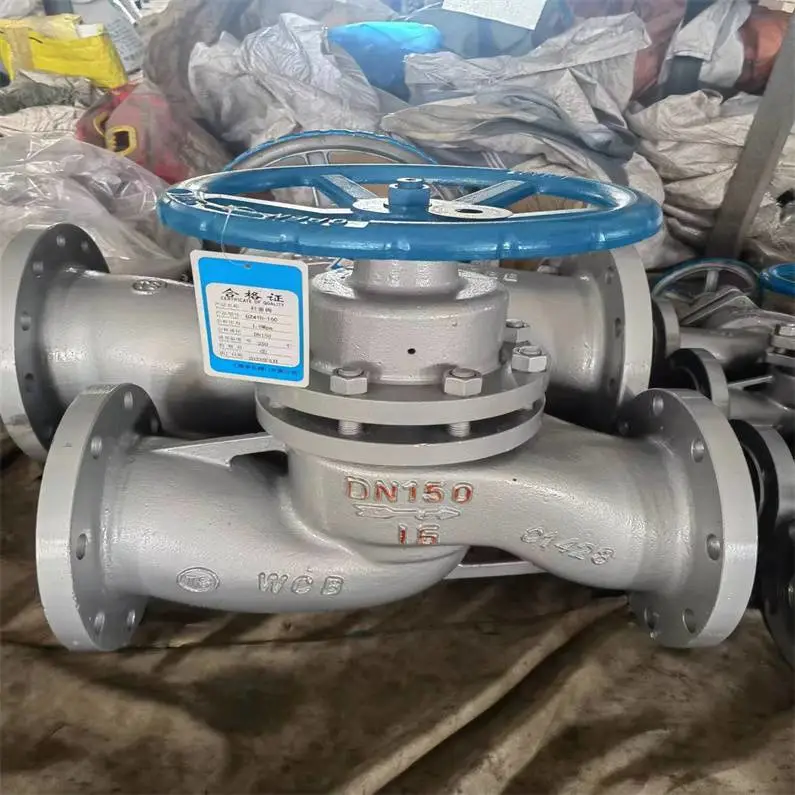

电动柱塞截止阀电动头还应考虑电动头的使用环境根据使用环境的情况对电动头的功能也将起到决定性的作用，例如是否需要防爆，是否需要远程控制，是否需要信号反馈或液显等多项要求，都将决定电动头的功能类型选择。   柱塞式截止阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成（如图）。当旋转手轮时，通过阀杆带动柱塞，使柱塞顶斜锥面与阀座锥面往复离合，完成阀门的开启和关闭。在阀门中，柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧，使密封圈被压缩，内圈紧包柱塞外圈紧贴阀腔内壁，这样在密封圈上所产生的径向分力将在于流体的压力，从而***了密封性，***了外泄漏。 由于密封圈采用回弹性强，而靡性高的***新型密封材料，所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位，采用优质耐靡材料，能***阀门的使用寿命。本阀门结合柱塞阀的无泄漏优点和截止阀的启闭快特点，成为一个结构新颖、用途广泛的新品种。

然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的***新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命.

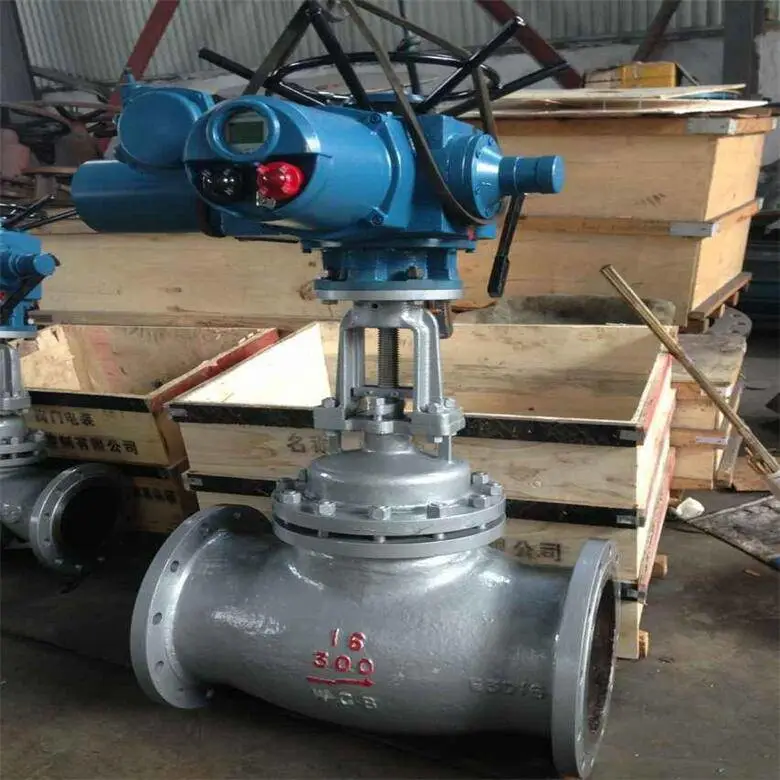

电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

电动截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

电动截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

电动装置：输出转矩：300NM-1200NM，电站型接口，推力型接口，转矩型接口，输出转速18-24r/min，大转圈数60-240圈，分为常规户外型，隔爆型，整体调节型。

电源：常规：三相380V（50Hz）

      特殊：三相660V，415V(50Hz,60Hz）

            单相220V,110V(50Hz,60Hz）

工作环境温度：-20-60℃（特殊订货-40-80℃）

相对湿度:≤95％（25℃时）

防护类型：户外型用于无易燃，易爆和无腐蚀介质的场所。隔爆型产品也有适用于煤矿，适用于工厂灯不同类型

电动截止阀具有以下优点：

1.结构简单，制造和维修比较方便。

2.工作行程小，启闭时间短。

3.密封性好，密封面间磨擦力小，寿命较长。

电动截止阀的缺点如下：

1.流体阻力大，开启和关闭时所需力较大。

2.不适用于带颗粒、粘度较大、易结焦的介质。

3.调节性能较差。

电动截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

电动截止阀的安装与维护应注意以下事项：

1.手轮、手柄操作的截止阀可安装在管道的任何位置上。

2.手轮、手柄及伟动机构，不允许作起吊用。

3.介质的流向应与阀体所示箭头方向一致。

UJ941H电动柱塞截止阀的工作原理：

柱塞阀亦称为活塞阀，其启闭件由阀杆带动，是沿阀座（密封圈）轴线做直线升降运动的阀门。其性能与截止阀相同，除用于截流外，也可起到一定的节流作用。当旋转手轮时，阀杆便带动柱塞在上、下两个密封圈中往复运动，完成阀的开启和关闭。柱塞与密封圈、密封圈与阀体之间均采用适量的过盈配合，通过调节阀盖上固定螺栓的压紧力，使密封圈被压缩，其内圈紧紧“抱住”柱塞外配合表面，外圈紧贴阀体内配合表面，这样在密封圈上所产生的径向分力大于流体压力，从而***了密封性。上海申弘阀门有限公司主营阀门有：由于非金属密封圈采用回弹性强、耐磨性高的***新型密封材料，所以密封可靠，经久耐用。

UJ941H电动柱塞截止阀的特点：

柱塞阀工作基于径向密封原理，具有结构简单、启闭灵活、密封性好、拆装维修方便、使用寿命长等特点。在柱塞阀中，阀门开启时，只有当柱塞全部离开密封圈后，介质才能开始流动。因此阀座密封面就不会受到流体侵蚀破坏。当阀门关闭时，柱塞能够刮去附着在阀座上的固相颗粒，因此柱塞阀可以用于含悬浮颗粒的介质。当密封损坏时，可以在现场更换柱塞和阀座，这样不需要进行机加工就能得到一只完好的新柱塞阀。与截止阀一样，柱塞阀也能够很好地控制流量。如果需要对流量进行灵敏的调节，那么柱塞上可安装一个针形加长段。

属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

UJ941H电动柱塞截止阀应用规范：

UJ941H电动柱塞截止阀性能规范：

UJ941H电动柱塞截止阀维护

　新柱塞阀开始投入运行时，应将阀盖上的螺母逐个再紧固一次，这一操作应在阀门达到操作温度后1h内进行，紧固时阀门应处在关闭位置。

　　二、渗漏的处理

　　假如柱塞阀久用之后出现渗漏，此时应将阀门关闭(关到底)然后按照对角方式沿着顺时针方向轮换着稍微紧固阀盖上的紧固螺母，直到渗漏现象消除为止。注意:千万不可将螺母一次性拧到底。

　　三、更换密封圈的方法

　　当阀盖上的螺母已经拧到底仍不可能消除渗漏现象时，就需要更新密封圈了，具体操作步骤如下：

　　1、切断上游流体，使待修阀门不再有流体通过，开启阀门至全开位置；

　　2、拆下螺母，朝关闭方向旋转手轮，将阀盖带出；

　　3、待阀盖螺栓孔脱离双头螺柱时，将阀盖绕阀杆转一小角度，使阀盖法兰底面对着双头螺柱头；

　　4、反方向旋转手轮，让阀盖抵在双头螺柱上，继续反转手轮直到柱塞拔脱上密封环；

　　5、用钩子取出上密封圈、金属支撑环和下密封圈；

　　6、用新密封圈代替旧密封圈，按照下密封圈、金属支撑环、上密封圈的顺序装入阀体内；

　　7、擦净密封圈内表面和柱塞外表面后，将柱塞连同阀盖、阀杆一起就位，拧上螺母，将阀盖端面压在上密封圈上；

　　8、朝关闭方向旋进手轮，将柱塞压入密封圈中；

　　9、按照“柱塞阀投入运行启用要点”进行操作。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
