FBG-K4650/GT矿用不锈钢跑偏控制器详细介绍

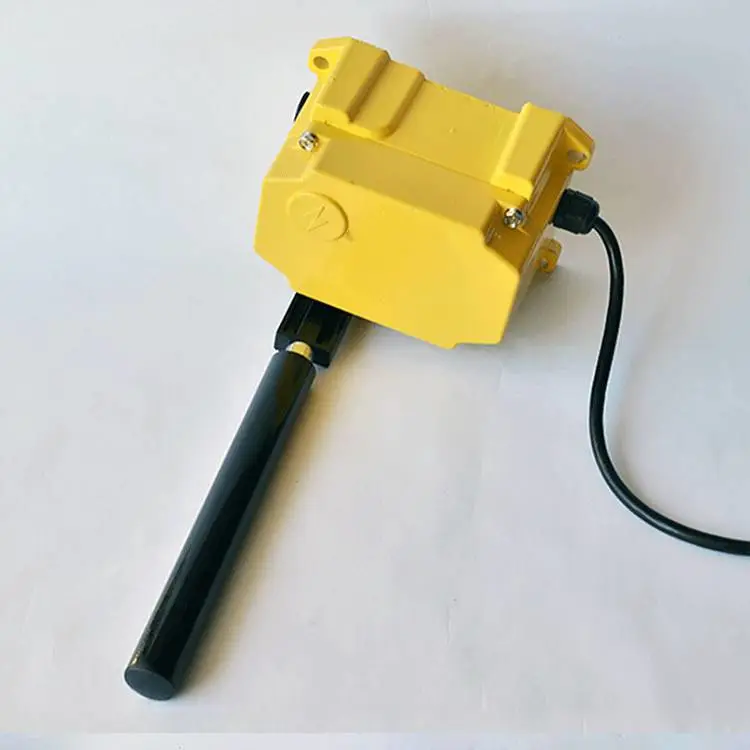

FBG-K4650/GT矿用不锈钢跑偏控制器

简介：

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动baojing和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备

FBG-K4650/GT矿用不锈钢跑偏控制器

FBG-K4650/GT技术指标

1．额定电压：AC380V

2．额定电流：5

3. 触点数量:二组单独的常开、常闭接点

4．周围环境温度：-25～80℃

5．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

6．外形尺寸：壳体L×W×H（mm）190×135×100。

7．操作力：5～7㎏

8．通讯接口：RS485地址编码

FBG-K4650/GT矿用不锈钢跑偏控制器

检修流程

1、开关成对安装于皮带机两侧，立辊与皮带带边垂直，位置应该处于FM2035跑偏开关立辊的35mm-45mm之间（从下至上）。立辊和皮带边的距离应在50~100mm。如有偏差，请调整。

2、检查跑偏开关外面螺栓有无松动和缺少现象。

3、检查开关密封性是否完好，内部是否出现积水、潮湿、锈蚀等现象，如有应重新紧固，或Lian系我公司维修和更换新的跑偏开关。

4、跑偏开关光洁度，是否出现掉漆、锈蚀等现象。如有应进行清洁和重新喷漆。

5、确保开关铭牌清晰完整。

6、确保开关接线处紧固。

7、确保跑偏开关电缆完好无破损，如有，需要更换。

8、检测跑偏开关动作是否依旧正常，是否达到技术标准，如不能，则需要更换新的开关。

FBG-K4650/GT安装和调整

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

FBG-K4650/GT工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两级跑偏开关的 组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两级跑偏开关的***组触点动作，可使输送机自动停车。

FBG-K4650/GT矿用不锈钢跑偏控制器
