HY5700-16mA(Z)16路正向模拟量光端机采可同时支持1～16通道模拟量信号（电流/电压）到光纤中继。该设备采用双电源供电，FPGA可编程器件，无MCU处理，高速转换，采样频率可以到100KHZ，12位AD转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，提高了控制信号可靠性、安全性，同时也解决了电缆传输距离受限的问题。

产品特点
1，支持16路4～20mA的电流信号转换为光纤信号传输，接收机把光纤信号还原为发射端输入的4～20mA的电流信号（单模单纤，光口FC，传输距离20公里）；
2，输入电压：DC12～48V（双电源冗余备份），电源支持过载保护，防反接保护；
3，防护等级：IP40、防雷防浪涌、DIN卡轨式、金属外壳、无风扇设计；

设备参数模拟量接口
电压/电流模拟量：（0～5）V/（0～10）V/（4～20）mA可选
支持单向1～16通道或双向1～8通道的电压/电流模拟量
参考精度：0.4%
采样频率：20KHz
信号分辨率：12bit
时间延迟：＜10ms
电压量接口参数
电压传输范围：（0～5）VDC或者可选（0～10）VDC
输入阻抗：1MΩ
4～20mA电流量接口参数
负载能力：500Ω
输入电阻：51Ω
数字量/开关量接口
独立的1～16路单或1～8路双向数字通道
输入方式为干触点输入
干触点输入：短路或者开路。
输出方式：继电器输出
继电器输出形态FORMC（SPDT）：继电器吸合时间＜6ms，继电器释放时间＜3ms，总计开关时间＜10ms，继电器触点容量 1A/24VDC
传输延时时间：2ms
工作开关频率：50Hz
RS-232、RS-485和RS-422接口
四种配置模式：双通道RS-232；双通道RS-485；单通道RS-232+单通道RS-485；单通道RS-422
工作速率设置：0～115.2Kbps任意速率
光纤接口
光纤波长：多模850nm、1310nm，单模1310nm、1550nm
传输光纤：多模50/125μm、62.5/125μm、100/140μm，单模8.3/125μm、9/125μm、10/125μm
传输距离：多模2km，单模20km，更远距离可选
光纤接口类型：标配FC接口，可选ST、SC
电源及保护
冗余电压：12～48VDC电源输入，典型工业标准电压24V（±5%），具备极性防反接保护功能，采用3芯5.08mm工业端子接口
空载功率：＜3.5W@24VDC
满载功率：＜6.5W@24VDC

电气和机械特性
系统电源：DC12～48V/AC12～48V（双电源冗余备份）
功耗：≤5W
外观结构：135mm(长)x120mm(宽)x40mm(高)
环境指标

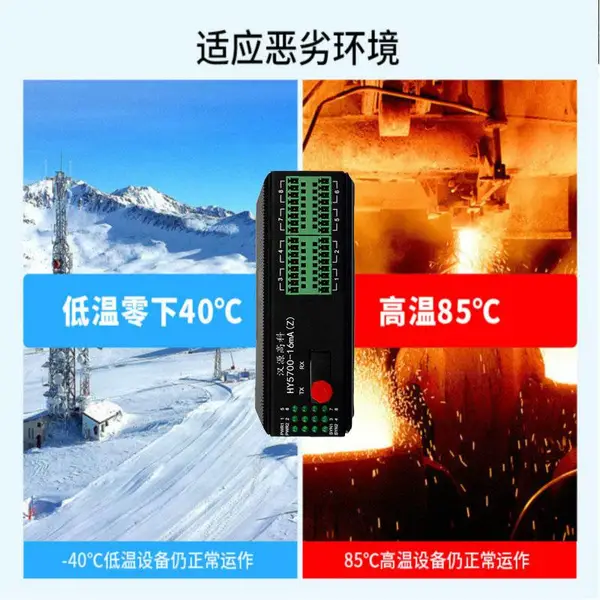

工作温度：-40℃～+85℃（工业级物料）
储存温度：-40℃～+85℃
工作湿度：0%～95%（无凝结）
MTBF：＞500,000小时
产品型号：HY5700-16mA(Z)
产品功能描述
16路单向4～20mA工业级卡轨式模拟量光端机
业务端口描述：1个SC/FC/ST光纤接口，16个模拟量接口
电源：冗余双电源输入DC12～48V/AC12～48V；
功耗：＜5W
过载保护：支持；
反接保护：支持；
电源冗余保护：支持
接入端子：4芯5.08mm间距插入式端子
机械与产品尺寸
外壳：IP40防护等级，铝合金材质
尺寸：135mm(长)x120mm(宽)x40mm(高)
安装方式：DIN导轨式安装、壁挂式安装
重量：0.7Kg/台

产品型号
HY5700-1mA(Z)

1路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-2mA(Z)

2路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-4mA(Z)

4路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-8mA(Z)

8路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-16mA(Z)

16路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电HY5700-32mA(Z)

32路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-1mA(S)

1路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-2mA(S)

2路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-4mA(S)

4路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-8mA(S)

8路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电HY5700-16mA(S)

16路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
