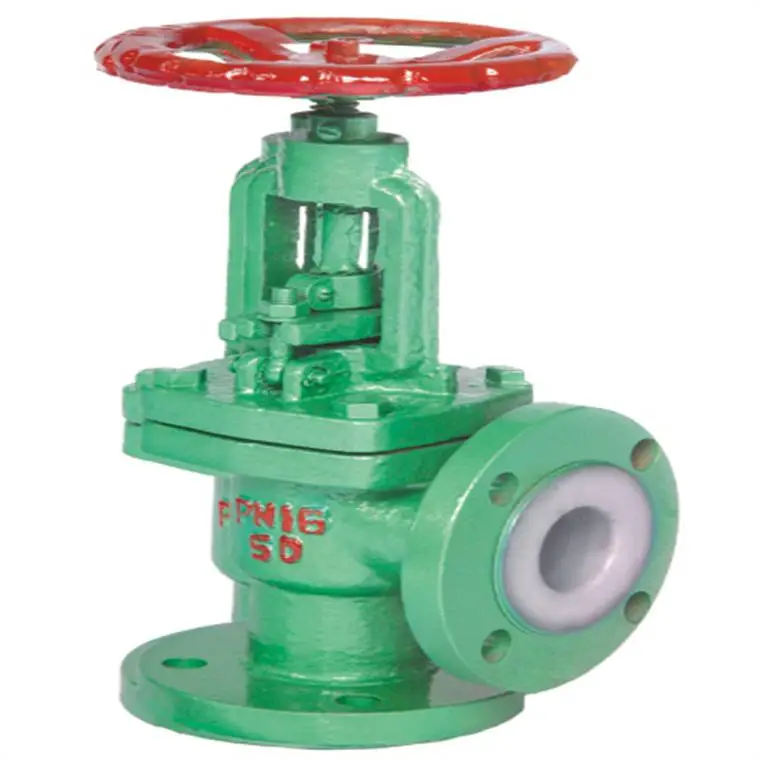

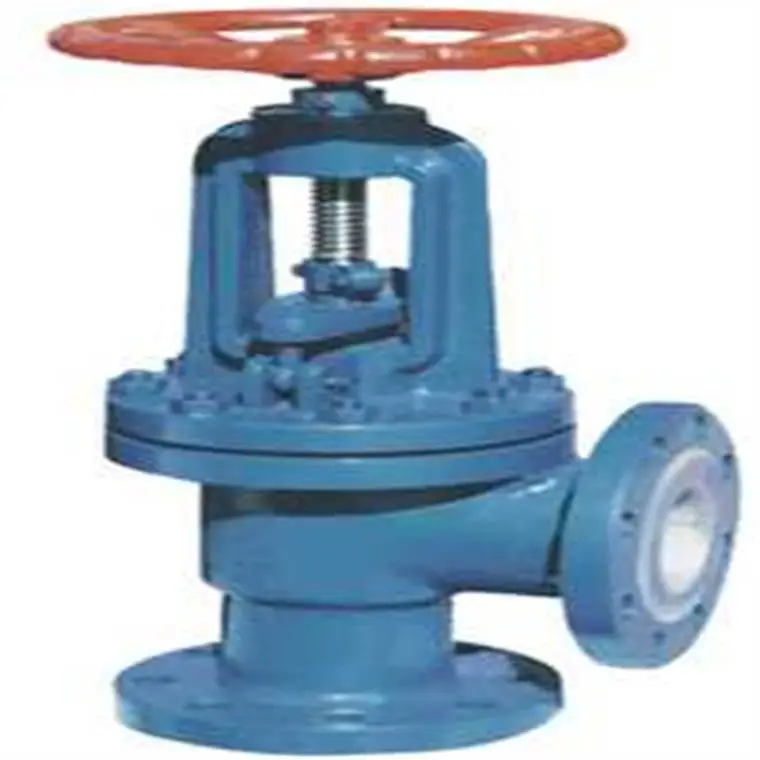

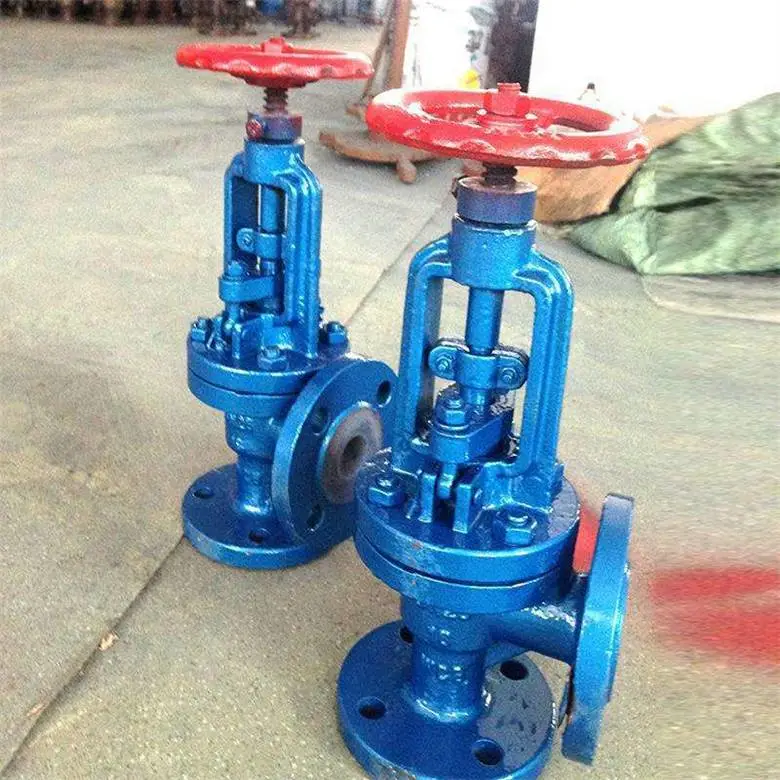

J44J角式衬胶截止阀 产品说明

截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截止断管路中的介质，但不能做节流用。J44J/F型角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀，阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。角式截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关“角式截止阀” 的力比开“角式截止阀”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

J44J角式衬胶截止阀应用范围：

角型截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀产品适用的压力、温度范围很大，但一般用于中、小口径的管道，适用于≤425℃的蒸汽、油品、水等介质。

1、基本结构形式：角式

2、公称压力：PN1.6-6.4(MPa)

3、公称通径：DN15-300（mm）

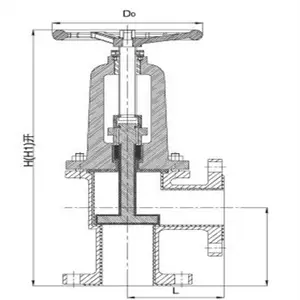

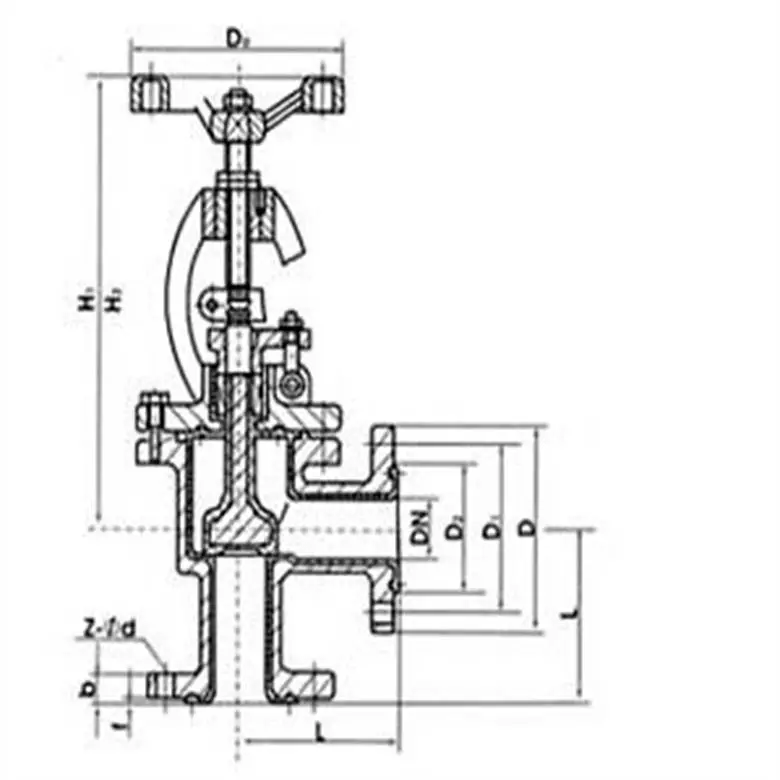

二、J44J角式衬胶截止阀基本结构：

1. J44J具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。
   2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

2.



三、J44J角式衬胶截止阀技术规范：

四、J44J角式衬胶截止阀零件材料：

截止阀阀门是一种常用的阀门，它在工业、建筑等领域有着广泛的应用。选择合适的尺寸对于阀门的运行效率和安全性具有至关重要的作用。那么，如何正确地选择截止阀阀门的尺寸呢？下面我们来详细介绍。

一、不同类型截止阀阀门的尺寸对照表

在选择截止阀阀门尺寸之前，我们需要了解不同类型截止阀阀门的尺寸对照表，这有助于我们更准确地选择适合的尺寸。根据使用场景的不同，截止阀阀门可以分为手动截止阀、电动截止阀、气动截止阀等多种类型。上表中的尺寸可作为手动截止阀门的参考尺寸，但是对于其他类型的截止阀阀门还需要根据具体情况和使用要求进行选择。

二、根据使用场景和要求选择合适尺寸

在选择截止阀阀门尺寸时，我们需要根据具体的使用场景和要求进行选择。以下是一些根据使用场景选择截止阀阀门尺寸的建议：

1. 管道应用

在管道中使用截止阀阀门时，我们需要比较***地判断管道尺寸并根据其选择截止阀门的尺寸。适当的截止阀阀门尺寸可以使流体系统具有更好的流量特性而不会对其产生影响。

2. 工作压力

截止阀阀门通常有一定的工作要求，因此需要选择相应的尺寸。如果工作压力较大，我们需要选择尺寸更大的截止阀阀门，这样可以使其工作更加稳定。

3. 流量类型

不同的流量类型需要选择不同的截止阀阀门尺寸。例如，对于粘稠流体，我们需要选择较大的阀门尺寸以减少流体的阻力。

4. 温度要求

对于高温或低温环境下使用的截止阀阀门，我们需要选择具有相应耐温度特性的尺寸。

5. 维护要求

在选择截止阀阀门尺寸时，我们也需要考虑其维护要求。较大的阀门尺寸可能需要***的维护周期。

三、总结

正确选择截止阀阀门的尺寸是阀门顺利运行的关键。我们需了解不同类型截止阀阀门的尺寸对照表，根据使用场景和要求选择合适的尺寸。在实际的使用过程中，还需定期进行维护和检查，确保阀门能够长时间、稳定地运行。

J44J角式衬胶截止阀安装与维护应注意以下事项：

1. 角式截止阀手轮、手柄操作的截止阀可安装在管道的任何位置上。
   2.角式截止阀的手轮、手柄及传动机构，不允许作起吊用。
   3.角式截止阀介质的流向应与阀体所示箭头方向一致。

2.



订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
