| 产品特性：高边MOSFET | 品牌：GMT/致新 | 型号：G509L05DT11G |
| 类型：其他IC | 用途：电源芯片 | 封装：SOT-23-5 |
| 系列：G509系列 | 功率：参考规格书 | 批号：2025+ |
| 特色服务：提供技术支持 | 产品说明：原厂原装 | 包装：盘装 |
| 应用领域：智能家居 | 数量：18000 | QQ：1186670662 |
| 资质：代理 | 货源：原厂 | 可售卖地：全国 |
深圳市科瑞芯电子有限公司为GMT/致新正规代理商，商品原厂原装
可免费提供样品及技术支持！
欢迎致电！

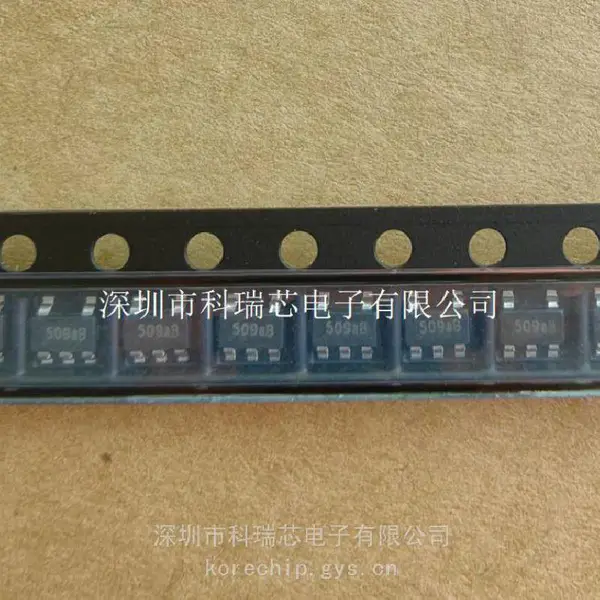

型号：G509L05DT11G
封装：SOT-23-5
品牌：GMT/致新
温馨提示：由于公司产品型号较多，如有具体需求可直接致电或QQ联系！
配电开关
概述
G509是一款集成电源开关，适用于自供电和总线供电的通用串行总线（USB）应用。G509xxxxT11G和G509x25DTB1G为67mΩ RDS（ON）。此外，G509N02DT73G为120mΩ RDS（ON）。此外，G509x3xDxx1G为37mΩ RDS（ON）。
一些保护功能包括电流限制和热关闭，以防止在连续重负载或短路发生时，由于功耗增加而导致的灾难性开关故障。内置电荷泵用于驱动无寄生体二极管的N沟道MOSFET，以消除开关断电时流过开关的任何反向电流。当输出电压高于输入电压时，电源开关由内部输出反向保护比较器关闭。
OC是一种漏极开路输出报告过电流或过温事件，具有典型的9ms deglitch超时时间。
功能
● 67mΩ 高边MOSFET（G509xxxxT11G，G509x1SDTB1G）
● 120mΩ 高边MOSFET（G509N02DT73G）
● 37mΩ 高边MOSFET（G509x3xDxx1G）
● 有9个版本的电流限制可折叠。
● 工作范围：2.7V至5.5V
● 2mS典型上升时间
● 快速过电流响应1.5μs（典型）
● 欠压锁定
● 130μA静态电源电流
● 1μA zui大关闭电源电流
● 逻辑电平启用引脚。可用于Active-High、Active Low或Enable Selection版本
● 断电时无反向电流
● 无故障漏极过电流标志输出(OC)
● 可带或不带输出停机下拉电阻器
● 电源接通时的输出反向保护
● G509xxxxT11G SOT-23-5封装
● G509x25DTB1G SOT-23-6封装
● G509N02DT73G SOT-23-3封装
● G509x30DTO1G TSOT-23-5封装
● G509xxxDTP1G TSOT-23-6封装
● G509xxxDTR1G SOT-563封装
● UL 2367识别文件编号：E232223
● IEC 62368-1认证
应用
● 高压侧电源保护开关
● USB电源管理
● USB主机和自供电集线器
● USB总线供电集线器
● 热插拔电源
● 蓄电池充电器电路

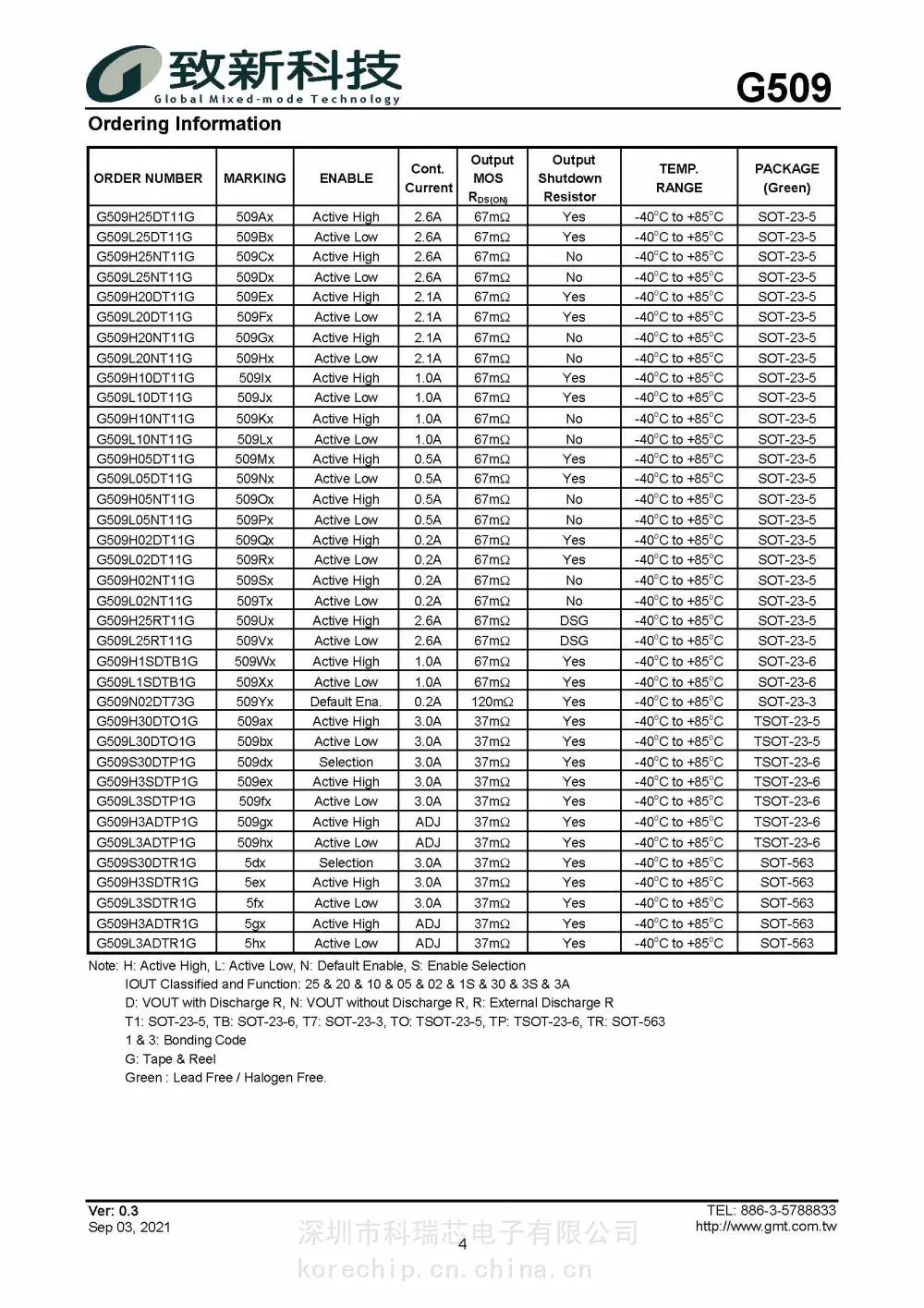

G509型号列表
GMT系列
G5520A/ AT5520A/ G529A1TB1U/ G2992/ G5250/ G547/ G546/ G5640/ G5642/ G5108/ G5655/ G5657/ G5626
/G5728 /G5692 /G5699 /AT1316 /G529A2TB1U / G547E2P11U/G547I1P81U /G547F1P11U/G547F2P11U/
G547G1P11U/ G547G2P11U/ G547E1P81U/ G547E2P81U/ G547F1P81U/ G547F2P81U/ G547G1P81U/
G547G2P81U/ G517AL1TB1U/ G517AL2TB1U/ G517C3T11U/ G517G1P81U/ G517G2P81U/ G2156K11U/
M2156K11U / M1694K61U/ G5626P11U/G572***DJT11U/G5728TO1U/G5719TB1U/G5791F11U/G5691RB1U/
AT1526P11U/ AT1529F11U/ G5699RQ1U/G5175RV1U-Z/ G5322F61U/G5108P8U/G5110RE1U/G5125T11U/
AT5125T11U/ AT1316A-02TP1U/AT5160TP1U/G2620T11U/G5912R41U/G5930TBU/G5517R51U/G2510SRG1U-K/
G2583BRV1U/ G693L293TCUf / G691L293T73Uf/ G751-2P1F/ G781P8F/ G9090-180TO1U/ G9091-180T11U/
G9091-330T11U /G9091-180TA1U /G9091-330TA1U/ G524B1T11U / G524B2T11U / G2583BRV1U / G5521AR51U
G5126/ G5958 /G5910 / G5808 /G691/ G9091/ G9141/G5177A/ G9107RC1U/ M2296B81U/ G2230BZ1U / G2246R41U
G2515UG1U-K G2532KE1U-K G2731RG1U-K G2790BK11U-K G2534RK1U G6001AQY1U G2034AG21U
G5421CQT1U M2202BK51U G6090RC1U G5027CRD1D G2595EKL1U-K G2782K11U-K G2592K11U-K
G2517AKM1U G2518KK1U G2224KH1U G2261TO1U G2260-330N61U G2260-190T11U G2267TO1U
G2262AU1U G2262BTR1U G2822RC1U G2057F11U G2258TB1U G2258TM1U
