配电器

一 概述

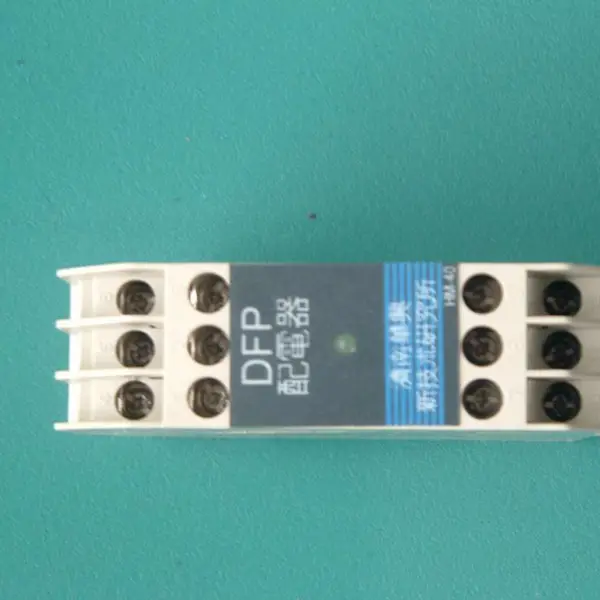

     DFP系列配电器 是对二线制变送器、如压力变送器、差压变送器、温度变送器等现场仪表供电并将信号隔离传输的一种辅助仪表。用于非安全火花防爆系统。配电器除了对安装在现场的二线制变送器提供隔离电源外，同时又把从现场二线制变送器输出的直流4-20mA信号隔离后输出一个4-20mA或1-5V的直流信号。即配电器实现了控制室信号如DCS、PLC、工控机或控制显示仪表的输入信号与现场二线制变送器的输出信号及上述两类信号供电电源的相互隔离。从根本上提高系统的稳定性及可靠性。

二  技术指标

电源电压：DC24V，AC220V

配电电压：DC24V±10%

输入：输入信号：DC4-20mA   DC1-5V

      输入通道：1路或2路

      输入电阻：4-20mA时50Ω，1-5V时>500K

输出：输出信号：DC4-20mA   DC1-5V

      负载电阻：4-20mA时《750Ω

      输出内阻：1-5V时250Ω

传输精度：0.2%

隔离：输入，输出，电源相互隔离

绝缘强度：》1500V  AC

绝缘电阻：》100MΩ

使用温度：0-50℃

相对湿度：10%-90%RH

外形尺寸：75*22*105mm

          48*48*70mm

三 型号规格
