模块化控制器（过程/温度控制器）

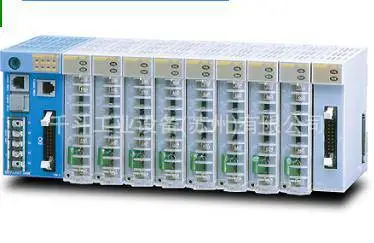

SR Mini HG SYSTEM (H-PCP-J)

• 配备MAPMAN功能，可实现与PLC的无程序通信连接
• 测量精度：量程的±0.3%（通用型）、量程的±0.1%（高精度型）
• 采样周期：0.5秒（通用型）、0.1秒（高精度型）
• 可提供数字量输入/输出、模拟量输入/输出、CT输入、温度输入等多种模块。

主要特点

与各公司PLC无程序连接

■ 可与各公司的PLC 进行无程序连接。

　* 连接到 H-PCP-J 时有效

　* 可连接的PLC：

　　三菱电机 MELSEC 系列

　　欧姆龙SYSMAC系列

　　夏普JW系列

■ 可以同时使用可连接显示器的通信端口。

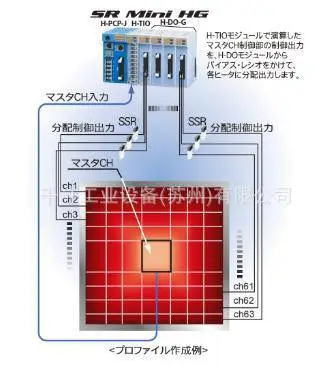

支持输出比例功能
（数字输出模块H-DO-GD）

■ 通过将主通道(H-TIO-□) 的运算输出值乘以从通道(H-DO-G) 的输出比率（梯度），可以将分配输出作为运算输出。

控制电机转速
（调速模块H-SIO-A）

■ 可以通过输入来自旋转编码器等的脉冲来控制电机的速度。

主要规格

有关组件列表，请参阅“SR Mini HG 系统”。

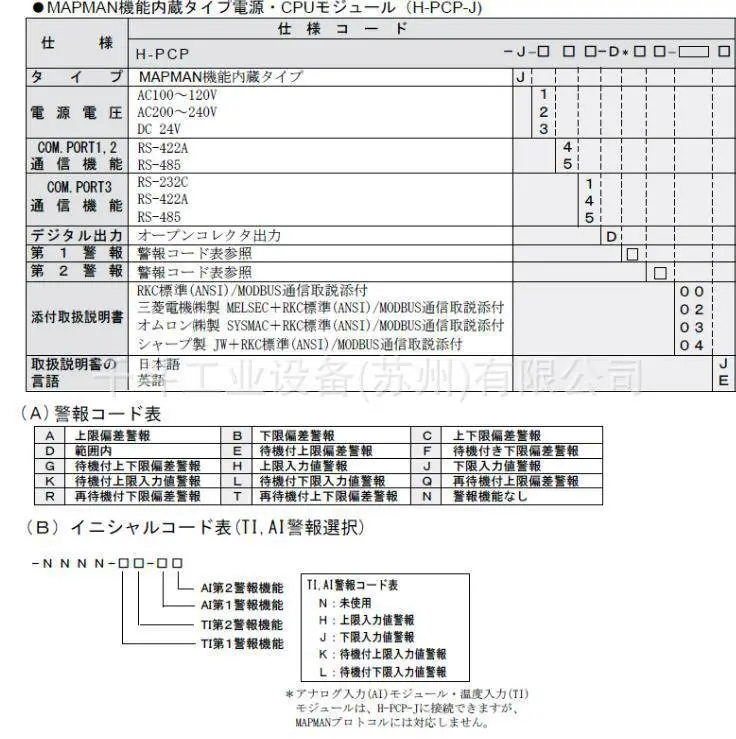

H-PCP-J模块

• 基本功能
  数据管理功能：运行数据、系统数据
  单元诊断功能：功能 模块配置检查

• 数字输出
  输出点数：8点
  输出类型：一、二温度报警（ALM1、2）、加热器断线报警、断线报警、一、二模拟输入（AI）报警、一、二温度输入（TI）报警、回路断线报警、温升完成、FAIL、未使用均可选择设置
  输出方式：集电极开路输出Sink型

• 通讯功能
  通讯方式： RS-422A / RS-485 / RS-232C
  协议：

1) ANSI X3.28 (1976) 2.5 B1
2) MODBUS
3) 各公司的定序器命令(MAPMAN)
* 各公司的定序器命令只能在COM.PORT1和2之间切换1) 2) 3)

<一般规格>

• 电源电压（额定）：AC100-120V / AC200-240V / DC24V
• 允许环境温度：0-50℃
• 质量：约300g
• 安全标准：UL UL61010-1

cUL CAN / CSA-22.2 NO.61010-1
CE 标志低电压指令 (LVD) EN61010-1

EMC 指令 EN61326-1

H-DO-G模块

• 输出点数：16点
• 输出方式：集电极开路输出Sink方式
• 功能：主通道（TIO模块）控制输出输出限制功能，输出比例功能，控制输出周期：1~100秒

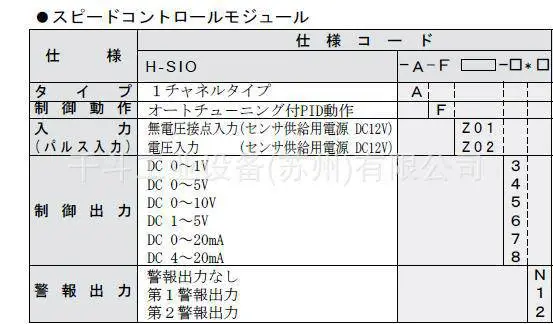

H-SIO-A模块

• 输入点数：1点
• 输入类型：
  1) 电压脉冲输入，高电平电压 DC 7 ~ 15V 低电平电压 DC 0 ~ 2V
  2) 集电极开路输入
• 传感器供电电源：DC 12V±10%，70mA以下
• 控制方法：
  1) 开环控制
  2) 闭环控制（具有自动调谐功能的出色 PID 控制） * PI 控制可能 * 可切换
• 控制计算周期：0.1秒
• 控制输出：
  1）电压输出DC0～1V、DC0～5V、DC0～10V、DC1～5V
  2）电流连续输出DC0～20mA、DC4～20mA

• 报警功能（2点）：输入值报警、偏差报警、设定值报警
• 报警输出（1点）：继电器触点输出，1a触点
• 外部接点输入（2点）：控制ON/OFF、RUN/STOP
• 允许环境温度：0-50℃
• 质量：约120g
• 安全标准：UL UL61010-1

cUL CAN / CSA-22.2 NO.61010-1
CE 标志：低电压指令 (LVD) EN61010-1

EMC 指令 EN61326-1

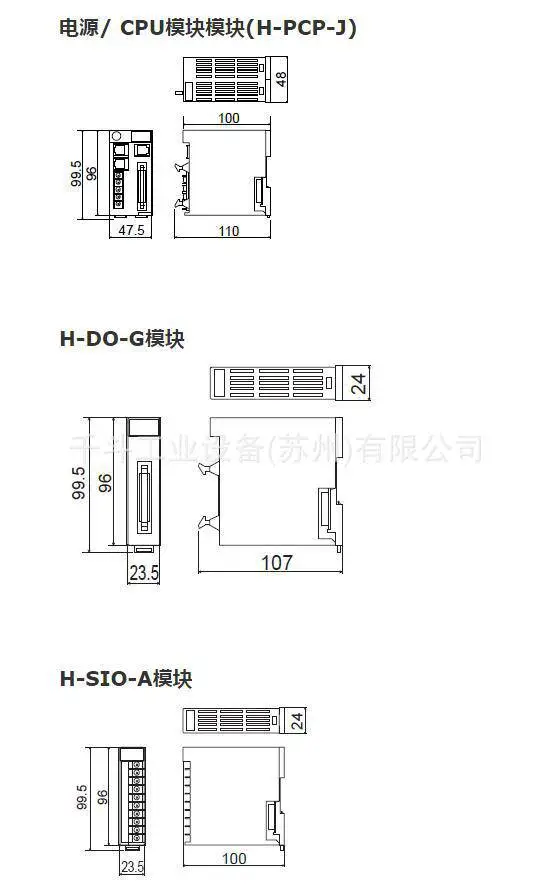

外形尺寸

（单位：毫米）

型号

电源/CPU模块模块(H-PCP-J)

H-SIO-A模块
