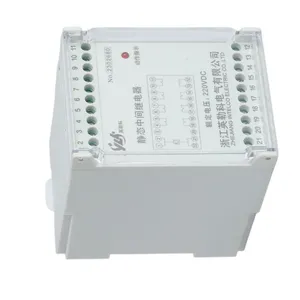

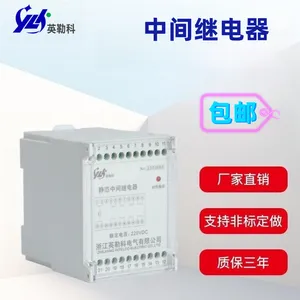

一、产品概述

     RZY-D系列中间继电器用于各种保护和自动控制线路中作为辅助继电器，以增加接点的数量及接点容量。是电力系统中间继电器更新产品。

     RZY-D系列中间继电器是采用导轨式安装结构，体积小，安装方便。

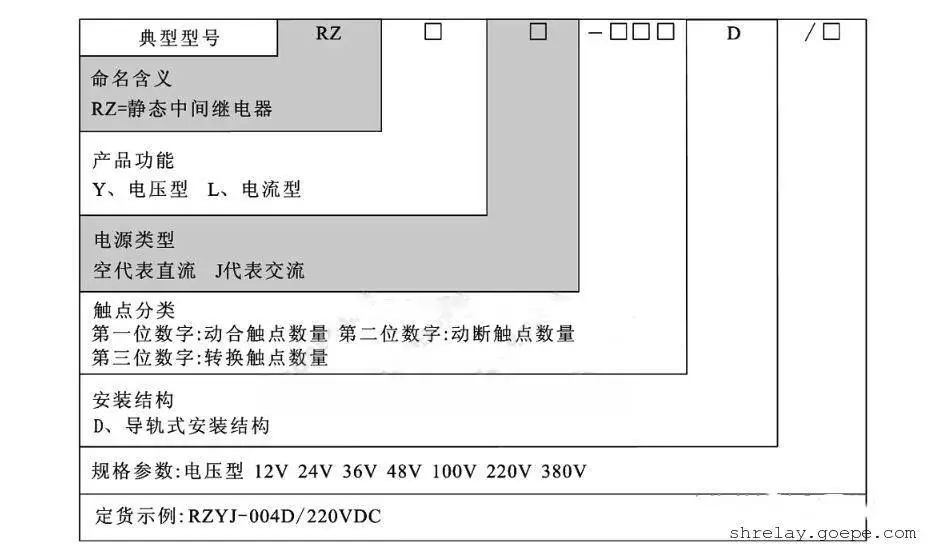

二、继电器型号分类及含义

RZ-D系列中间继电器;RZY-004D中间继电器；

RZYJ-004D中间继电器；RZL-004D中间继电器；

RZLJ-004D中间继电器；RZY-022D中间继电器；

RZYJ-022D中间继电器；RZL-022D中间继电器；

RZLJ-022D中间继电器；RZY-112D中间继电器；

RZYJ-112D中间继电器；RZL-112D中间继电器；

RZLJ-112D中间继电器；RZY-202D中间继电器；

RZYJ-202D中间继电器；RZL-202D中间继电器；

RZLJ-202D中间继电器；RZY-002D中间继电器；

RZYJ-002D中间继电器；RZL-002D中间继电器；

RZLJ-002D中间继电器；RZY-060D中间继电器；

RZYJ-060D中间继电器；RZL-060D中间继电器；

RZLJ-060D中间继电器；RZY-600D中间继电器；

RZYJ-600D中间继电器；RZL-600D中间继电器；

RZY-004D/DC220V中间继电器

三、主要技术指标

额定值

1.1额定电压DC:12V、24V、48V、110V、220V:

AC:110V、220V、380V。

1.2动作值:动作电压直流应不大于额定电压70%，交流应不大于额定电压80%;

1.3返回值:返回电压应不小于10%额定电压。

1.4直流:动作时间和返回时间大不于15ms。

交流:动作时间和返回时间大不于25ms。

交流:动作时间和返回时间大不于25ms。

功耗

在额定电压下不大于5W/5VA。

触点容量:

在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为

50W;在电压不超过250V阻性负荷下，断开10A;在电压不超过250V，电流不超过5A，功率因数为

cosφ=0.4士0.1的交流电路中，断开容量为500VA。输出触点在上述规定的负荷条件下，产品能可

靠动作及返回5X104次。输出触点长期允许接通电流为5A。

绝缘性能

绝缘电阻

在标准大气条件下，装置各电路与外露的导电部分之间以及各独立电路之间，用开路电压为500V

的测试仪器分别测定其绝缘电阻值，应不小于100M2。

介质强度

在标准大气压条件下，装置各电路(开入电路除外)与外露的导电部分之间以及各独立电路之间，

应能承受交流2kV(有效值)试验电压，历时1min,无绝缘击穿或闪烁现象;同组常开触点之间，应能承

受交流1kV(有效值)试验电压，历时1min,无绝缘击穿或闪烁现象。

防护等级

防护等级达到IP61。

机械稳定性

装置的抗振动性能符合GB/T11287-2000的规定。

环境条件

a)环境温度

工作:-25℃~+55C;

贮存:-25~+70，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装

置应能正常工作。

b)相对湿度

最湿月的月平均相对湿度为85%，同时该月的月平均***温度为+25℃，且表面无凝露温

度为+40℃时，平均相对湿度不超过50%。

c)大气压力:86kPa~106kPa(相对海拔高度2km以下)。

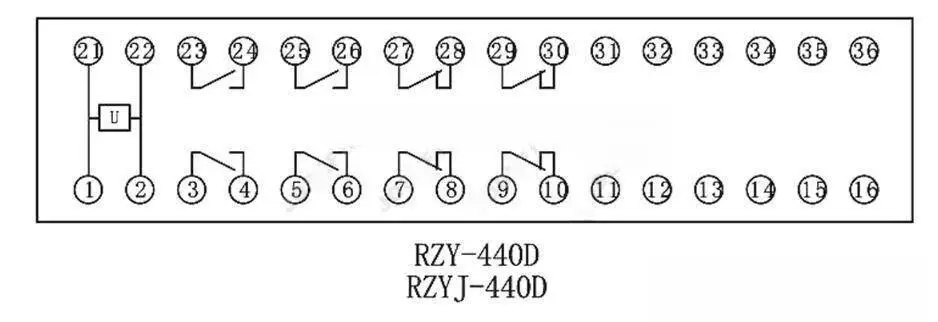

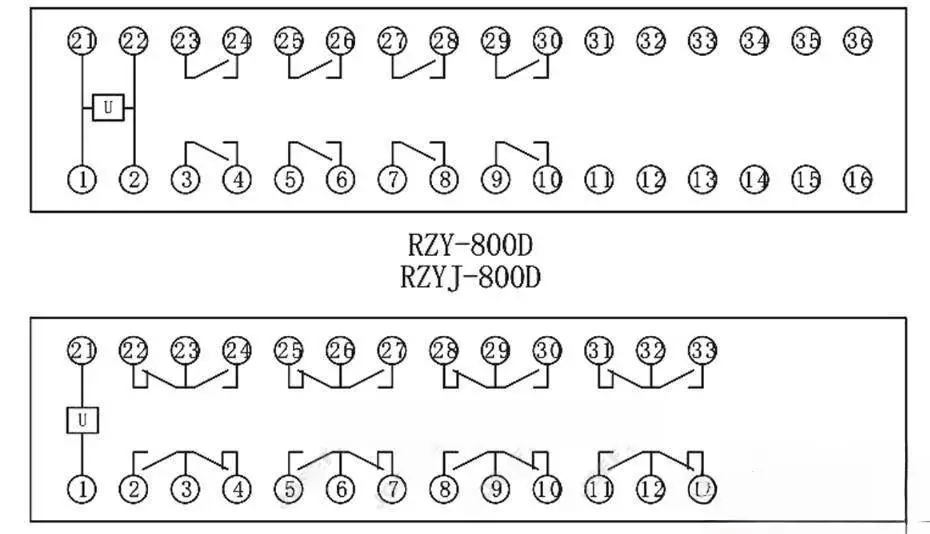

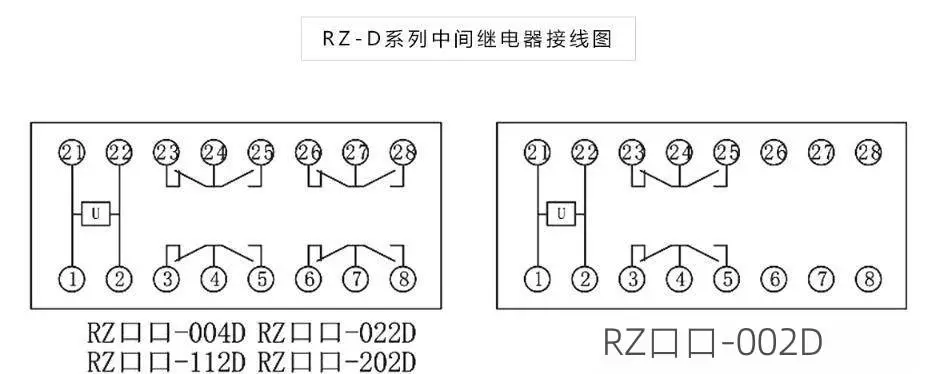

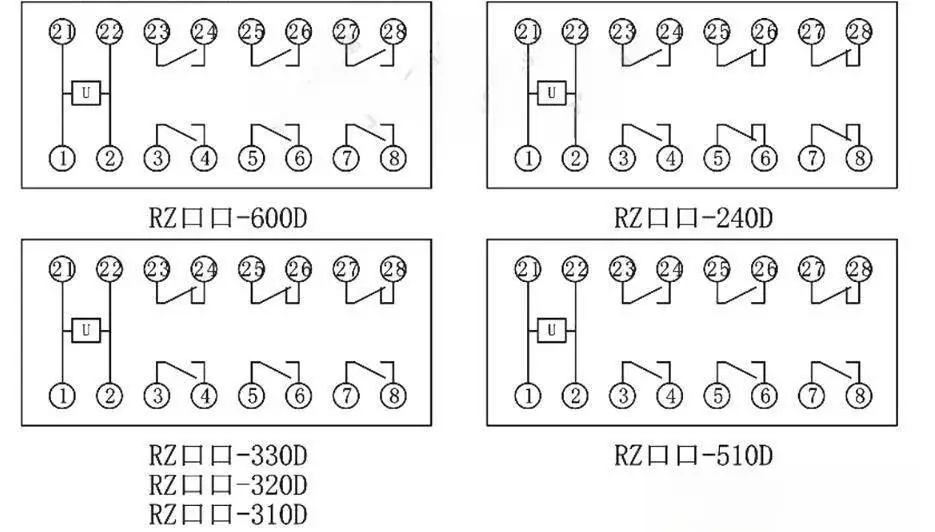

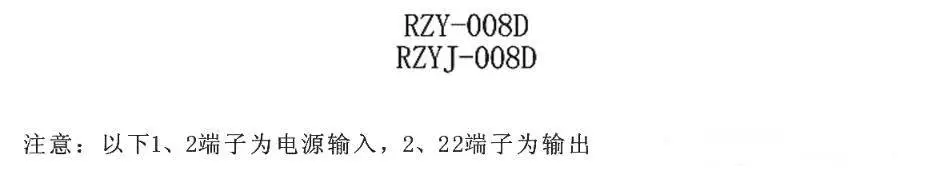

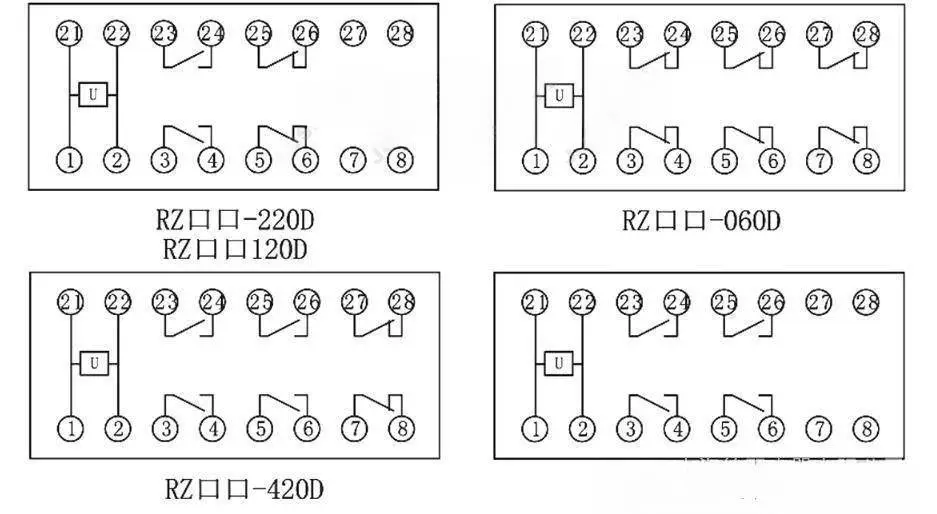

四、接线图

五、外形尺寸图
