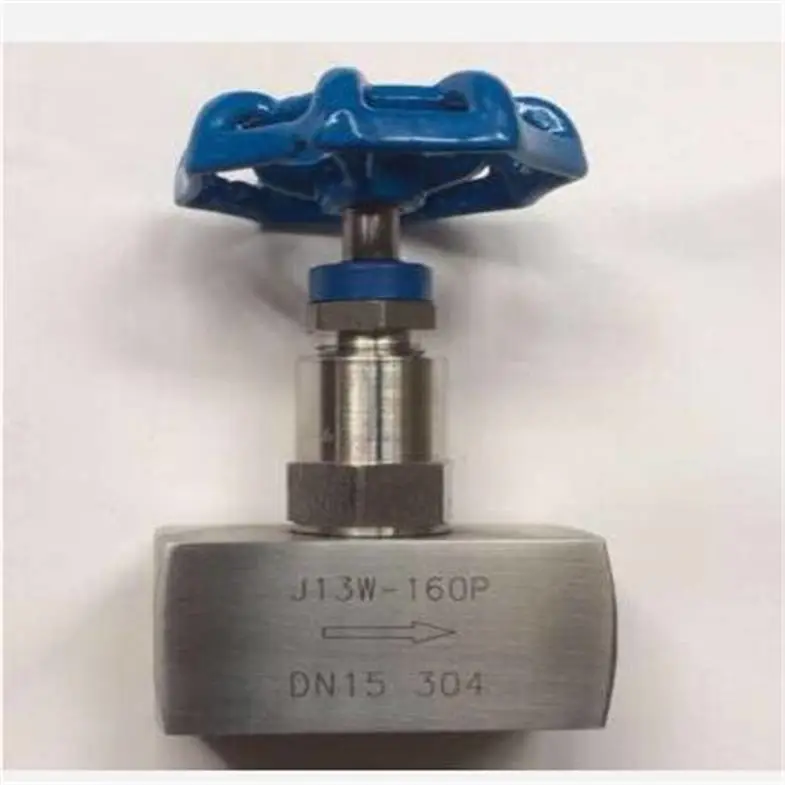

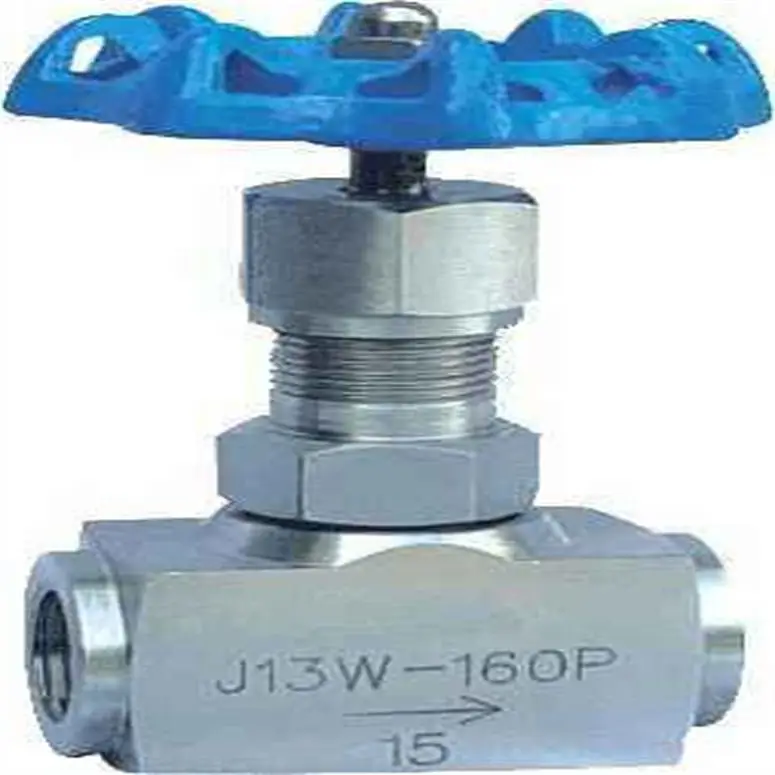

J13W内螺纹针型阀 产品说明

J13W内螺纹针型阀是一种可以***调整的阀门，密封性能好，一般适用于较小流量,较高温高压的气体或者液体的介质，也适合与压力表配合使用。J13W内螺纹针型阀阀体材质采用不锈钢（2Cr13或1Cr18Ni9Ti)锻制而成，如用户需要也可用40钢锻制。连接形式采用英制圆柱管牙内螺纹加工。适用于化工、化肥、工业锅炉等管道。针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。

作用：开启或切断管道中的流体介质

适用介质：水、油品、蒸汽、石油气等。

应用：针型阀是一种可以***调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。

优点：针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。

阀芯是一个很尖的圆锥体，好象针一样插入阀座，针型阀由此而得名。此阀门是开启或切断管路介质以及可以调节流量的阀门。阀体采用不锈钢或碳钢锻造，密封面采用硬质合金堆焊而成。IVIC?针型阀比其他类型的阀门能够耐受更大的压力和更高或***的温度，密封性能好、使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。一般用于较小流量且较高压力的气体或者液体的密封，也适合与压力表配合使用。产品广泛应用于各行业。

J13W内螺纹针型阀主要性能参数

1、制造标准：GB/T12224-2005、JB/T7747-1995

2、阀门检验和试验：GB/T13927-1992

3、公称压力：1.6Mpa-42Mpa

4、适用工作温度：-29℃～+538℃

5、公称通径：DN4mm-DN40mm

6、适用工作温度：-29℃～+538℃

7、制造材料：20#、40#、1Cr18Ni9Ti、304、304L、316、316L、12Cr1Mov

8、连接形式：内螺纹连接

9、结构特征：锥面密封

10、适用介质：油、水、气等多种非腐蚀性或腐蚀性介质

针型阀技术参数备注：

（1）针型阀价格由口径、材质、压力的不同而异，恕布价格！

（2）连接形式：法兰、丝扣（内螺纹）、外螺纹、卡套、焊接

（3）传动方式：手动

（4）口径从DN06-DN40；压力从1.0MPA-50MPA；温度-20℃-570℃

（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；

内螺纹针型阀技术规范:

☆工作压力:≤10000PSI;

☆使用温度:-29℃～+570℃;

☆规格尺寸:￠6～￠50;

☆连接形式:内螺纹;

☆结构特征:锥面密封;

☆阀体材质:碳钢、不锈钢、铬钼钢等;

☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;

☆制造标准: GB/T12224-2005、JB/T7747-1995;

☆阀门检测及试验标准:JB/T9092-1999;

J13W内螺纹针型阀主要性能规范：

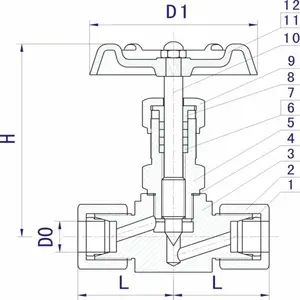

内螺纹针型阀主要零件的材料说明:

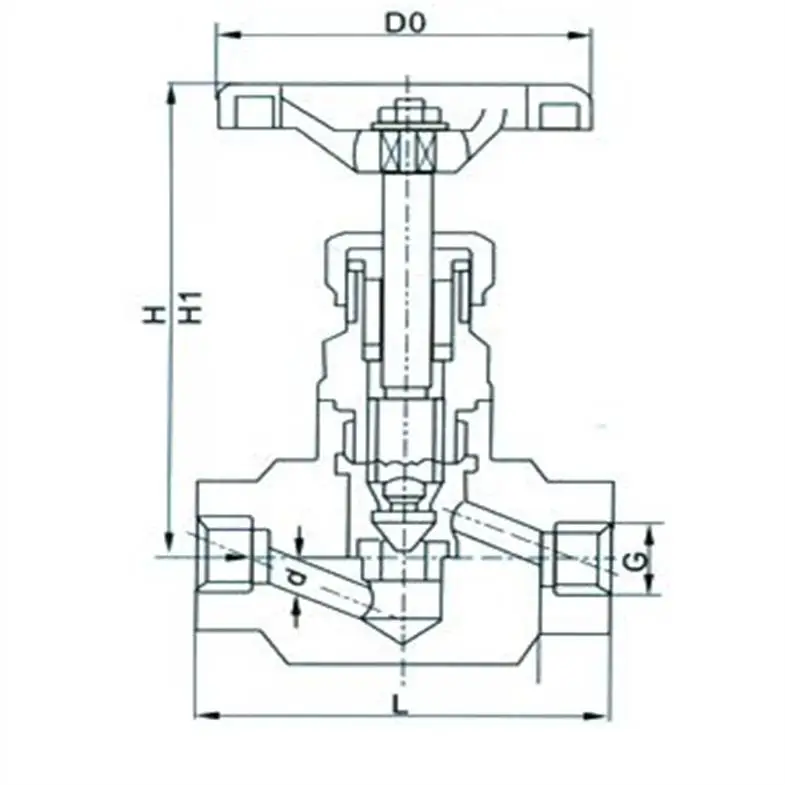

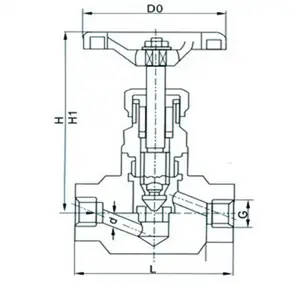

内螺纹针型阀J13W主要外形尺寸：

内螺纹针型阀又名内螺纹截止阀、内螺纹仪表阀，安装拆卸方便、连接紧固，是仪表测量管路系统中作开启或切断管路作用。内螺纹针型阀是一种可以***调整的阀门，密封性能好，一般适用于较小流量，较高温高压的气体或者液体的介质，适合与压力表配合使用。内螺纹针型阀又名内螺纹截止阀、内螺纹仪表阀，安装拆卸方便、连接紧固，是仪表测量管路系统中作开启或切断管路作用。内螺纹针型阀是一种可以***调整的阀门，密封性能好，一般适用于较小流量，较高温高压的气体或者液体的介质，适合与压力表配合使用。

截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。截止阀的使用非常广泛，种类非常多，以截止阀厂家沃德阀门公司的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

开启高度小，启闭时间短，适合高温高压。不适合大口径安装工况，一般小于DN250。

截止阀与其他阀门对比（优缺点）

        截止阀对比闸阀：截止阀具有一定调节作用，常用于调节阀组的旁路；

        截止阀流阻较大，而且在关闭时需要克服介质的阻力，因此，关闭阀门需要的力矩较大。没有密封阀腔，更适合用于受环境温度影响可能发生气化的介质工况。

        截止阀对比球阀：流阻大，不能通球，重量轻，密封可靠，价格便宜。

        截止阀对比蝶阀：密封可靠，加工要求低，但是重量重。价格便宜，但比软密封蝶阀贵。

管道直径、流量、流速、压力之间的关系

1、高温、高压介质的管路或装置上宜选用气动高压截止阀。如火电厂、石油化工系统的高温、高压管路上；

2、管路上对流阻要求不严的管路上应选用直流式截止阀；

3、小型气动截止阀可选用针阀、仪表阀、取样阀、压力计阀等；

4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，选用气动截止阀，电动截止阀；

5、易凝固结晶介质要选择保温截止阀；

6、超高压力环境要选择锻造截止阀；

7、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀；

8、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀；

9、城市建设中的供水、供热工程上，公称通经较小的管路，可选用气动截止阀、平衡阀或柱塞阀，如公称通经小于150mm的管路上。

10、高温蒸汽，有毒有害介质选择进口波纹管截止阀。

11、酸碱性截止阀要选择不锈钢截止阀或者衬氟截止阀。

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与沃德阀门及各代理商沟通了解，帮助您选择更适合使用的截止阀。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
