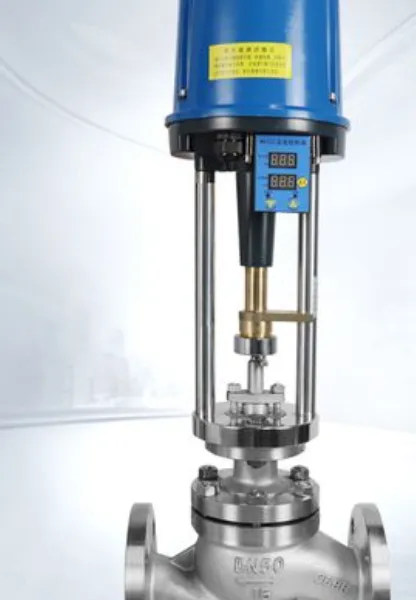

一、浙江渝工成套设备有限公司生产的ZZWPE电动温控调节阀使用说明

　　自力式电控温度调节阀（适用于较大口径及导热油控制），该阀大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。产品特点 本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。主要零件材料 阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti 阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯 填料：聚四氟乙烯、柔性石墨 推杆、衬套：2Cr13 垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片 波纹管：1Cr18Ni9Ti

二、浙江渝工成套设备有限公司生产的ZZWPE电动温控调节阀结构与原理：

    工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。

1、 浙江渝工成套设备有限公司生产的ZZWPE电动温控调节阀安装

（1） 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

（2） 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

（3) 切断阀安装前，应先***清洗管道。

（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

（5） 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

（6） 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、 浙江渝工成套设备有限公司生产的ZZWPE电动温控调节阀 维护：

（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

（2） 阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

（3） 阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

（4） 阀杆：表面损坏，只能换新。

（5）  推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

（6） 压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

（7） 易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般多2-3年。

（8）  阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。

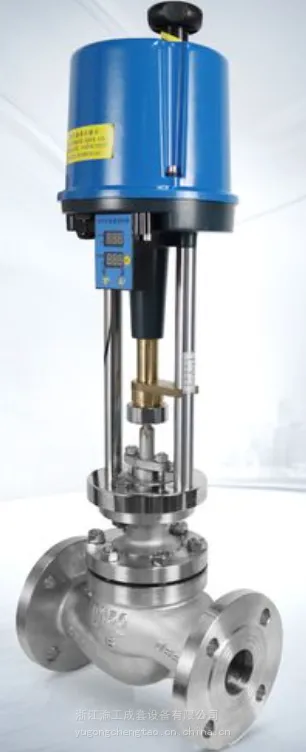

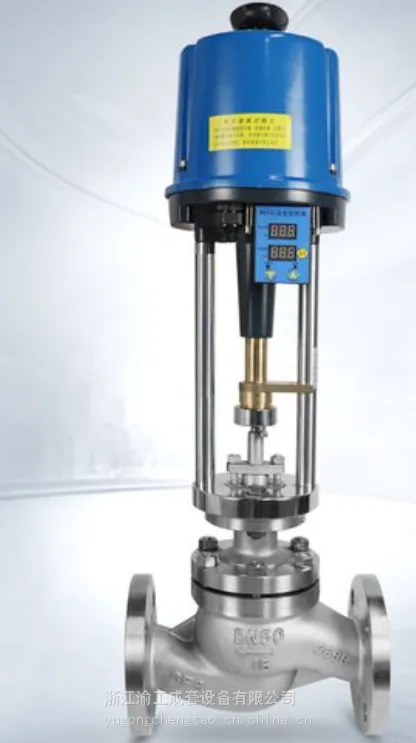

浙江渝工成套设备有限公司生产的ZZWPE电动温控调节阀产品介绍

电控温度调节阀（适用于较大口径及导热油控制），该阀***大的特点只需接通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油 与气体等介质操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而该自力式调节阀广泛应用于化式、石油、食品、轻纺、宾馆与饭店等部门的热水供应。永嘉阿斯塔生产的自力式电动温度调节阀集传感器、调节器、执行器于一体，省去了温度自动控制系统中的传感器和调节器的采购费用与安装调试的时间，大大方便了控制过程。

浙江渝工成套设备有限公司生产的ZZWPE电控温度调节阀产品特点

1.执行器内具有高度集成化的FDY-258T型温控模块，将温控仪和执行器合二为一，实现机电一体化，使温控系统简化。
2.适应范围广，可在很宽温度范围内进行温度控制。
3.控制精度高，响应速度快，性能稳定可靠，工作寿命长。
4.结构紧凑，安装调试、使用简便。
5.使用现场只须具有单相交流电源AC220V和温度传感器（温包）即可自成温控系统。可直接替代温包和自立式调节阀，更不须另将温控仪和执行器配接。是调节系统和自立式阀门的结合。

浙江渝工成套设备有限公司生产的ZZWPE电控温度调节阀工作原理

电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理，见附图示：工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。

浙江渝工成套设备有限公司生产的ZZWPE电控温度调节阀性能参数

浙江渝工成套设备有限公司生产的ZZWPE本产品性能指标***GB/T4213-92。 配套用电动执行机构有关技术参数
