浩润环保智能截流井设备

产品简介

HRTYJW型智能截流井设备，是我公司研发的产品。用于海绵城市建设，黑臭水体治理，智慧排水等雨污分流治理工程。安装于雨污分流截流并并内，实现雨水管网内雨水和污水自动切换分流，使雨水管网前端污水及少量初期雨水，进入污水管网。避免污水流入河道、湖泊等污染自然水体。同时避免大量雨水进入污水管网，加大污水处理厂的负荷，还具有防止雨水管网外陆水位(河道、湖泊)高于雨水管网内陆水位时，河水倒流入雨水管网，以及具有防止污水管网水位高于雨水管网水位时，污水倒流入雨水管网双重功能。既净化自然水体，又节约了污水处理的资源，是海绵城市建设、黑臭水体治理，净化自然水体的优选产品。

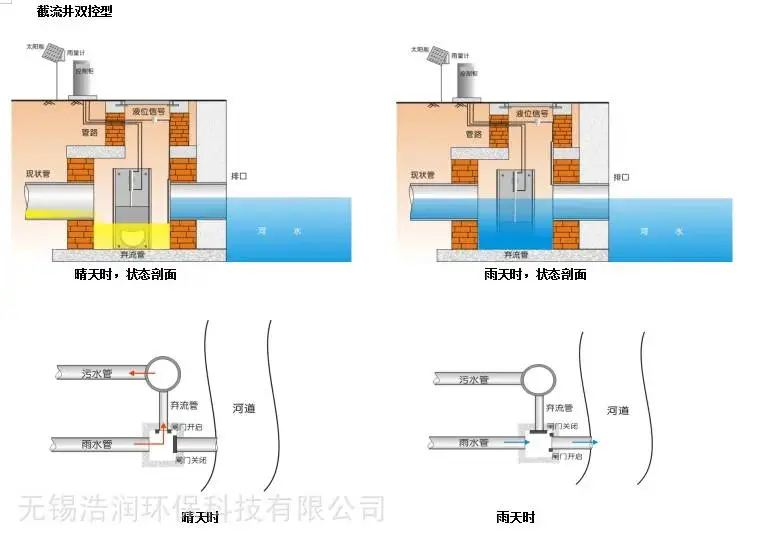

工作原理

晴天状态

睛天为早流状态，设备截污闸门开启，雨水闸门关闭，此时管内污水流入污水管网。

雨天状态

设备设置雨量传感器，当降雨增大且雨量达到设定值，截污闸门关闭，雨水闸门开启，此时管内雨水流入雨水管网排进附近河流或湖泊。当降雨减小且雨量达到设定值，雨水闸门关闭，截污闸门开启，此时管内污水继续流入污水管网排到污水处理厂。雨天控制目标为减少雨水流入排污管网，减轻污水处理厂负荷，雨量设定值由厂家现场调试确定。

井内设置液位传感器，当雨天井内水位超过雨水管口管底标高，截污闸门关闭，雨水闸门开启。当雨量减小，井内水位回落至雨水管口管底标高之下，雨水闸门关闭，截污闸门开启。液位传感器控制优先于雨量传感器控制。

降雨结束

随着现状合流管内水位下降，液位球感应信号，带动雨水口闸板逐步开启，并恢复到初始状态。

产品特点

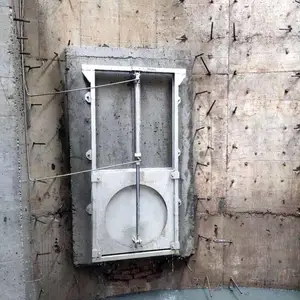

闹门结构为平板框架结构，材质为304不锈钢，防离，使用寿命长，聚氮脂橡胶止水密封，密封性能好，采用液压驱动，油缸动力大，运行平稳；

液位传感器控制优先于雨量计控制，雨量计由雨水感应器、集水斗、收集管等构成，实时采集雨量信息，当达到系统设定的降雨量或降雨时间时，雨量计会反馈信号给控制系统；

根据降雨时间、降雨时长、液位高度等参数，PLC控制柜实现智能控制，自动调整污水口闸门和雨水口闸门开启与关闭时间，防止大量雨水进入污水管道；

采用自动控制系统远程控制闸门开关，闸门开关信息会实时发送给管理人员，系统满足现场手动、电动操作，同时具有远程控制功能；

采用市电或太阳能供电，既节能又环保，更解决了无市电的环境下正常运行。同时提供市电接口，可实现太阳能市电两用。
