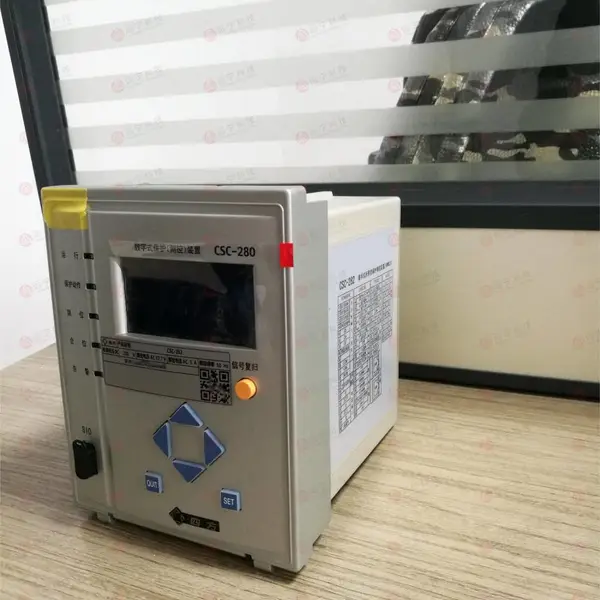

北京四方CSC-281数字式电动机保护测控装置

CSC-281数字式电动机保护测控装置
适用范围
CSC－280系列数字式保护测控装置适用于35kV及以下电网的配网系统，具备***保护、测量、控制与监视功能。CSC-283适用于2000kW以下不设纵差保护的高压异步电动机，亦可作2000kW以上的异步机或同步机的后备保护，可在开关柜就地安装。
功能
1)过电流保护功能。
在启动状态时，速断定值采用高定值；电动机启动完成后，采用低定值。
2)堵转保护功能。
电动机启动完成后可投入堵转保护元件。
3)负序过流保护功能。
配置有反应电动机发生断相、反相或匝间短路而产生负序电流的负序过流保护元件。
4)零序过流保护功能。
装置配置有反应电动机单相接地的零序定时限过流元件。
5)过热保护功能。
装置配置的过热保护元件可自动算出电机的发热量，提供告警、跳闸出口。
6)启动时间过长保护功能。
配置的启动时间过长保护元件可在电动机长时间启动不能恢复到正常工作状态时跳闸。
7)过负荷保护功能。
装置配置的过负荷保护元件可提供告警、跳闸，选择跳闸的时候采用反时限方式。
8)低电压保护功能。
装置能够自动判断系统电压低时是否切除电动机。
9)小电流接地选线功能。
装置具有小电流接地选线元件，能与监控主站共同构成集中式小电流接地选线系统，也可立选线，具备试跳选线功能。
10)非电量保护功能。
装置能够接收从电动机本体来的非电量，多可以有四路，两路跳闸，两路告警。
11)FC闭锁功能。
装置具有FC闭锁功能，以配合外部熔断器工作。
12)测控功能（可选）。
a)Ua、Ub、Uc、Ia、Ib、Ic、Uab、Ubc、Uca、P、Q、f等摸拟量的遥测；
b)15路开入遥信采集；
c)各种事件、SOE、故障录波；
d)正常断路器遥控分合。
13)其它功能说明。
装置具有PT断线告警、控制回路断线告警、过负荷告警功能。
14)可选配置。
测量CT：三路0～。
测量PT：三路0～100V。
立跳闸回路。
以太网通讯模块：四方通讯协议、ModBUS通讯协议、103通讯协议。

主要特点

的硬件系统
1)采用了新的设计理念，所有装置均建立在一个通用的软硬件平台基础上。
2)采用嵌入式32位微处理器，具备很强的数据处理能力。
3)高标准电磁兼容性，密闭机箱设计，可集中组屏。
4)体积小，安装深度可小于140mm，可用于环网柜中。
强大、灵活的通信功能
1)提供高速485和以太网的通信接口，内部集成丰富的规约库，为用户提供***组网方案。
2)支持网络对时和GPS脉冲对时，支持IRIG-B码对时，具备硬件时钟系统。
人性化设计及友好界面
1)人机接口界面友好、操作简便，五个指示灯实时指明装置运行状态，中文显示液晶一目了然。
2)具有SOE事件自动触发、设备运行信息和故障信息记录。

技术指标
额定参数
交流电压(可选)Un：100V或57.7V。
交流电流In：或1A。
频率：50Hz。
直流电压：220V或110V。
动作值误差
1)电流、电压（可选）动作值误差不超过±3％。
2)延时段动作值平均误差不超过±40ms或±1.5％。
测量表计(可选)精度
电流、电压：0.2级。
功率、电度：0.5级。

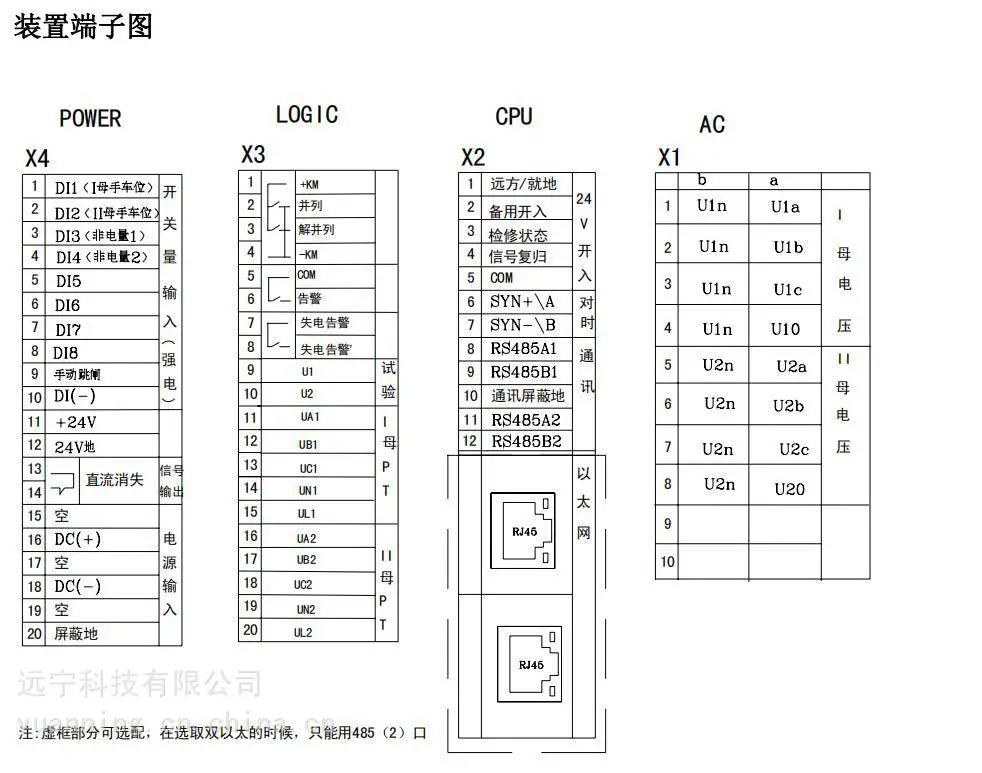

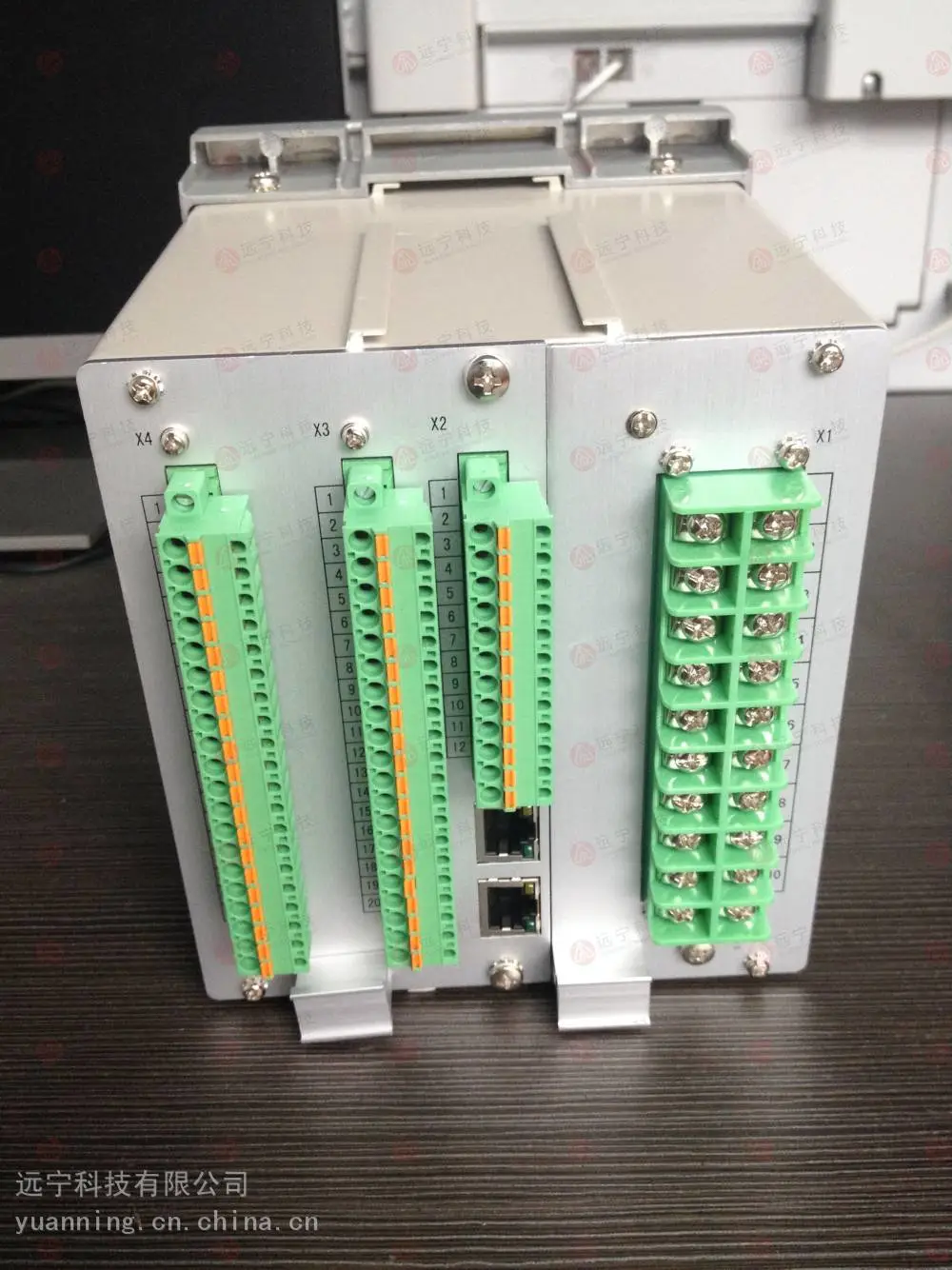

通道描述
1)保护CT：三路0～100A、一路0～20A。
2)DI：24V:4路，220V:11路。
3)DO：8路接点输出。
4)全隔离RS485通讯方式，103通讯协议。
