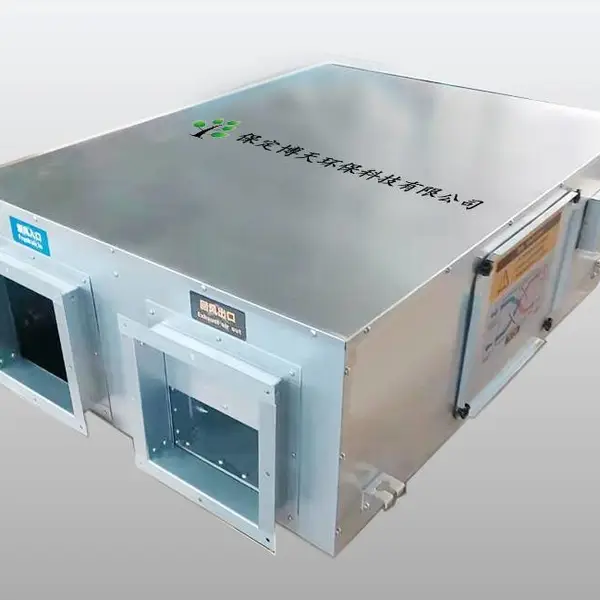

BT-FX系列负压送风一体化设备（又称交换式新风一体机）集负压排风与离子送风为一体，采用UV光解氧化法+低温等离子体技术联合工艺，既可以祛味除臭，又可以补入清新离子空气。设备吊顶安装，噪音低、能耗低、运行费用低，无需添加任何化学药剂，臭味去除***。

设备优势：

1、BT-FX系列负压送风一体机在双向流新风设备的基础上增加了光催化氧化单元与离子发生单元，废气净化能力强，适用于垃圾站、污水厂、制药厂、动物饲养场等场所的恶臭治理；

2、设备吊顶安装，遥控或按钮盒控制，方便安装、控制方式简单、占地面积小，应用广泛。

一、设备结构

负压送风一体机包含壳体、过滤网、光催化氧化单元（UV紫外线灯管+光触媒）、离子发生单元和风机等。设备工作原理示意图如下所示：

1. 壳体：碳钢防腐，外表美观，抗腐蚀性强；

2. 过滤网：初效过滤，防止户外尘土进入室内；

3. 风机：为系统提供动力，具有良好的气流分布，压力稳定：

4. 光触媒+UV光解：以TiO2为材料加工而成，在紫外光照射下可以产生强氧化性的物质，可用于分解有机化合物、部分无机化合物、细菌及病毒等；紫外线灯管采用低压高强度、固态汞合金的发射管，杂波少，耗能低，质保寿命大于20000小时。

5. 离子发生器：等离子管脉冲式高频高压发生器：采用***设计电极，模块组合，安装维护简便。组合性强，安全性能高。

二、规格参数

BT-FX系列负压送风一体机尺寸及配置参数如表1所示，设备选型主要由除臭区域空间及废气来源种类决定，根据设备安装空间等因素进行调整（可定制）。

表1：负压送风一体机配置参数
