一、概述:

电动流量控制阀用做控制卸出的物料量，通常与气动开关阀阀一起使用。物料先通过一段小斜槽,使物料流态化，然后再进入流量阀，这样可避免在流量控制部分形成料柱。流量控制阀由电动执行器调节开度，可实现远距离控制阀门的开度，以满足系统调节流量大小的要求。适用于建材、治金、化工、粮食、玻璃等行业。

二、结构特点

电动流量控制阀设计科学合理、结构紧凑、阀芯开有U型槽口，调节槽口开度可进行流量控制，,在阀的进口设有衬垫，将阀体与阀芯隔开，衬垫与阀芯之间径向间隙可调整，以***阀芯运转的灵活性。流量控制阀配用电动执行器或者按需订制。

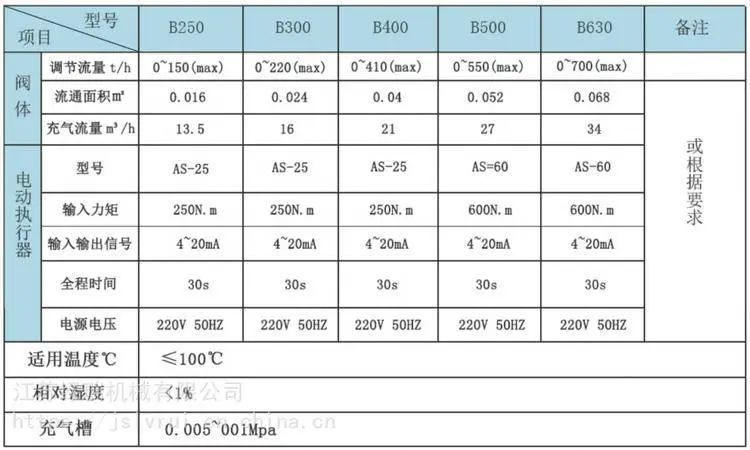

三、技术参数：

四、工作原理

电动流量控制阀主要有阀体、密封垫、衬套、阀芯、轴承、透气层、充气槽及传动装置组成。风机给予低压小容量空气，经通道口由充气槽充气，,气体透过透气层，均匀向上喷吹，鼓动物料向上位移，物料自重下落时,由设备安装斜度而产生位移，不断重复致使物料向前位移。执行机构带动联轴器，阀芯动作，以调节物料流量。

五、使用用说明

安装前请检查内腔有无杂物附着,否则会堵塞U型阀芯或损坏阀件。检查各传动部分是否灵活可靠。装时传动部分不允许做吊装用，并严禁损伤。两法兰连接中间需加密封垫片,然后均匀拧紧联接螺栓。

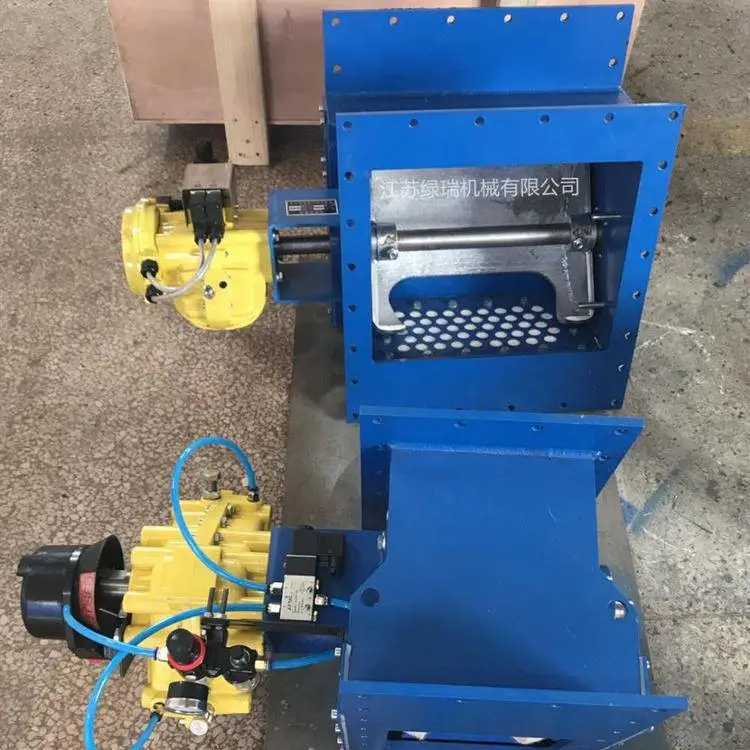

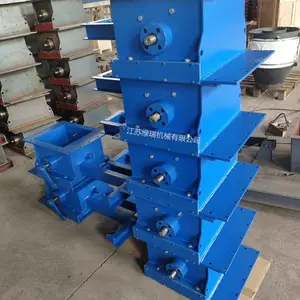

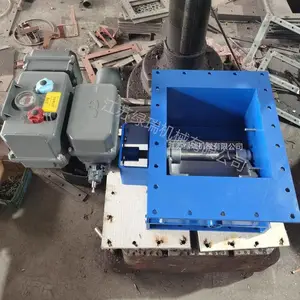

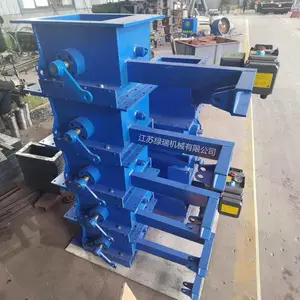

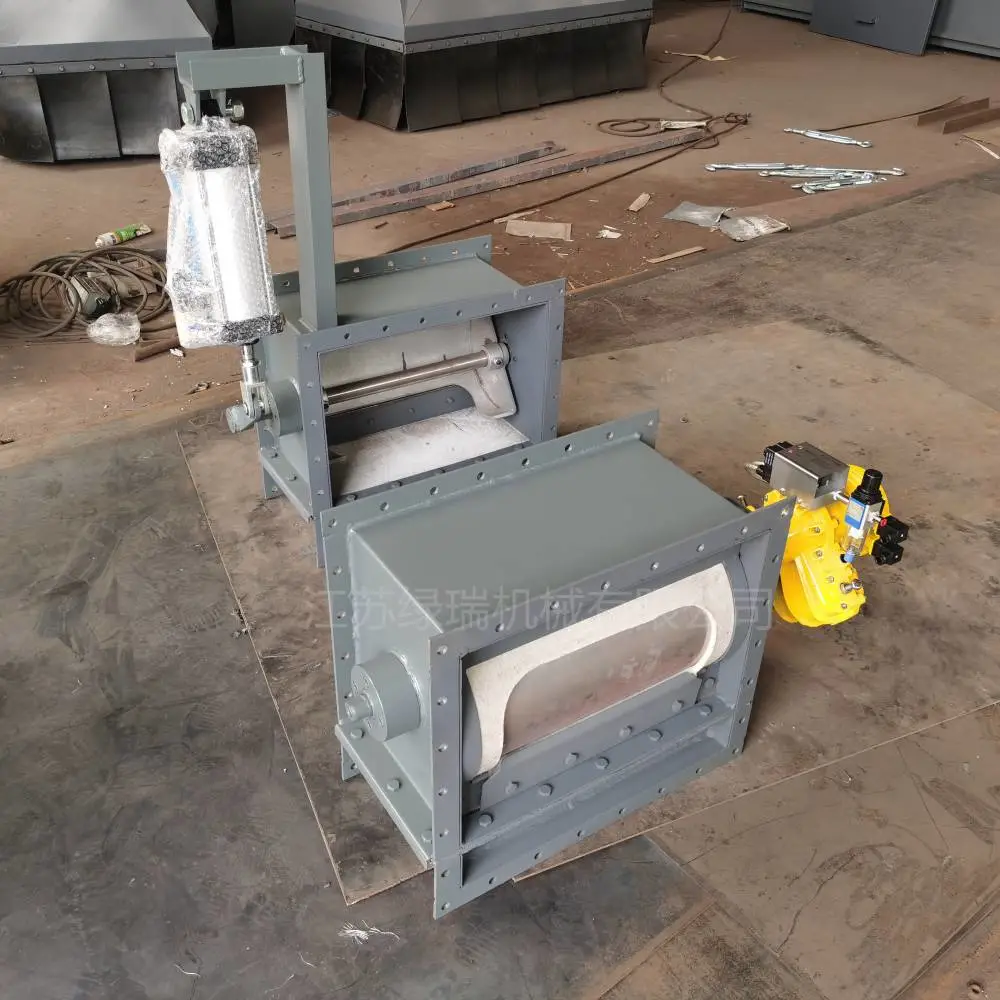

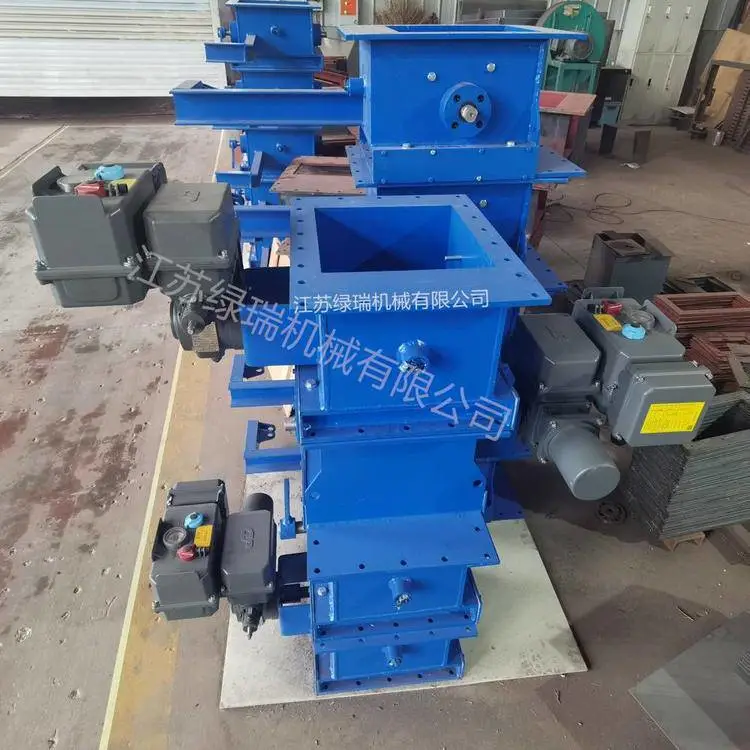

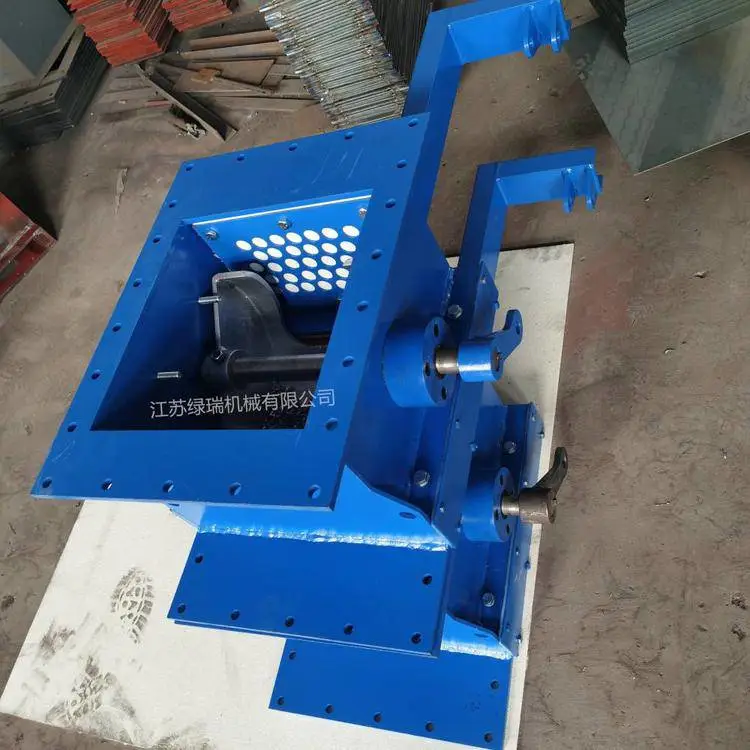

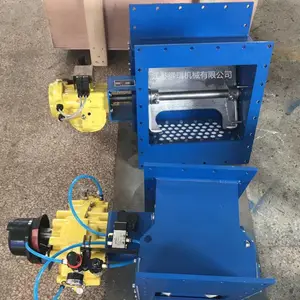

六、产品实图
