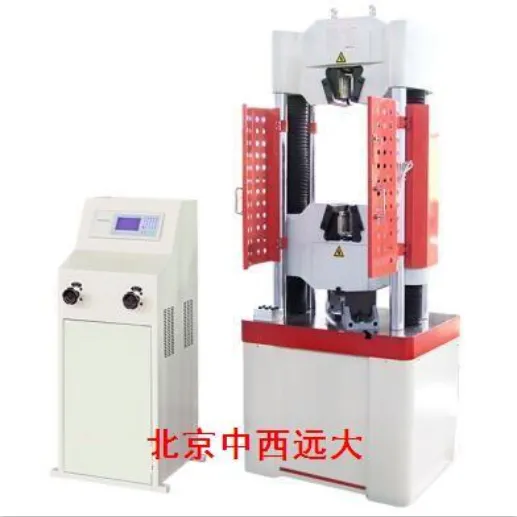

100KN数显液压试验机
产品简介
? 数显式液压试验机是采用了液压驱动，电子测力。
? 试验机是一种通用性较强的产品，可以满足标准关于金属拉伸试验规定中各项指标的求取，也可以实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度，可以进行材料或产品的工艺合格验证试验。
? 该产品主机是双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与工作台之间为压缩空间，试验空间通过链轮带动丝杠旋转驱动下横梁上下移动来空间调整。下横梁底端配有上压板，工作台上设有带球面副的下压板，可直接做压缩试验；下横梁底端配有上压头，工作台上设有弯曲支座，可做圆棒或板材的弯曲试验。
? 该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能，如：配装螺栓夹具可做螺栓的拉伸，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验，此外，配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。
产品特点
? 试验机主机
? 试验机主机是六立柱框架结构，主油缸下置，主体结构由底座、油缸、工作台、下横梁、上横梁、丝杠、立柱等零部件组成。底座上安装有油缸及丝杠旋转装置和减速电机，驱动下横梁上下移动来调整试验空间。主油缸活塞上升时通过工作台、立柱和上横梁向上运动来完成拉伸，同样的动作在试台与下横梁之间可以完成压缩。
? 机器设计在美观、便捷、方面有充分考虑，例如：点动按钮盒上的“横梁升”、“横梁降”按钮实现下横梁上升或下降调整试验空间；开式楔形钳口，夹持试样力随拉伸力同步增加，夹持可靠，清扫钳口方便；上、下横梁的钳口处设置内置式小油缸，比外置式夹紧油缸、可靠、寿命长、不渗油、外形美观、操作方便。
? 主机的上下横梁等主要部件经计算机有限元分析，采用铸钢件热处理后加工制成，立柱及丝杠经严格的检验和精细地装配，整机重量，整体刚性强而且稳定性好，上下夹头中心线与试验机拉力轴线同轴度为5-8%（小于12%的要求）。
? 钳口采用卡板套装结构，材质均采用合金钢，经渗碳淬火处理精加工后表面硬度均达到61-65HRC，而且装卸更换方便，。
? 测控系统
? 电子测力，液晶显示试验力-时间曲线、试验力、试验力峰值、具有明显屈服特征材料的屈服力，实验数据方便直观；
? 通过数字健输入试样编号、横截面积，直接测定材料的抗拉强度、屈服强度等力学；
? 配有微型打印机，可以对实验结果进行查询、打印。
? 试验器具
? 采用精度高的可插装调换式的圆试样夹具、扁试样夹具、上下压板，三点弯曲附具，均采用合金结构钢制作，表面硬度高，，承载变形量小。
产品技术参数
? 试验力：100kN；
? 试验机别： 1；
? 试验力测量范围：2%-FS；
? 立柱数：6柱；
? 试验力分辨力：满量程的1/300000；
? 试验力示值相对误差：±1%；
? 位移测量分辨力：0.01mm；
? 位移示值相对误差：±0.5%；
? 变形示值相对误差：±0.5%；
? 拉伸夹头间距离：0-650mm；
? 压缩空间：500mm；
? 圆试样夹持范围：Φ10～Φ32mm；
? 板试样夹持范围：0～15mm；
? 上下压板尺寸：Φ160mm；
? 两立柱距离：430mm；
? 活塞行程：200mm；
? 总功率：2.2kVA(AC 380V）+ 0.5kVA（AC 220V）；
? 电源：三相五线制。
产品标准配置
? 标准主机
? 100kN高刚性双空间六柱式主机框架，楔形钳口。
? 测力传感器。
? 拉线式位移光电编码器。
? 标准油源系统
? 数显油源测控系统一套
? 标准试验器具
? Φ160压缩试验装置一套；
? 圆钳口：Φ10-Φ20mm，Φ20-Φ32mm各一付；
? 扁钳口：0-15mm一付；
? 三点弯曲附具一套。
可扩展配置（须用户另外购置）
? 剪切夹具；
? 螺栓拉伸夹具；
? 螺纹钢拉伸夹块；
? 封闭式防护网
