| 产品特性:氧气专用 | 品牌:浙江渝工成套设备有限公司 | 型号:JY41W/JY41H |
| 连接形式:法兰 | 材质:不锈钢 | 公称通径:DN15-DN600mm |
| 3C阀门类别:工业 | 适用介质:氢气 | 压力环境:常压 |
| 工作温度:常温 | 标准:国标 | 外形:大型 |
| 流动方向:双向 | 驱动方式:手动、电动、气动 | 零部件及配件:氧气罩 |
| 形态:柱塞式 | 类型(通道位置):直角式 | 规格:DN15-DN600 |
浙江渝工成套设备有限公司生产的氧气截止阀特点
1、防燃阻火:主要部件的材质为铜合金,属不可燃材料,即使与高速气流中的固体粒子碰撞也不会产生火花。因此,氧气截止阀具有的防燃阻火性能。
2、安全:本阀带有防尘、防水、防油污装置,所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全。
浙江渝工成套设备有限公司生产的氧气截止阀产品说明

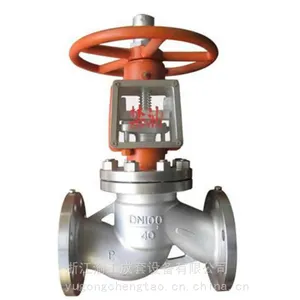

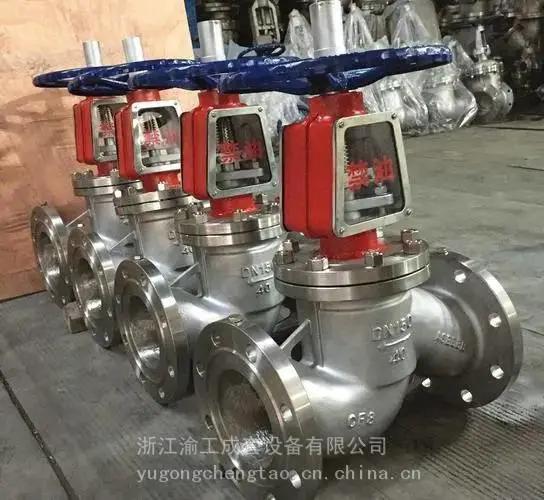

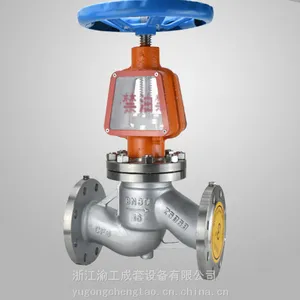

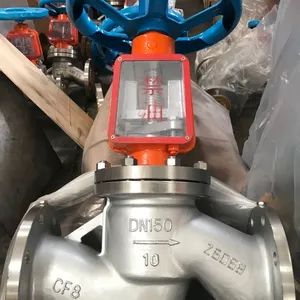

JY41W不锈钢氧气截止阀主体材料选用不锈钢,密封面为本体或堆焊D802,其余内件采用不锈钢;传动部位的润滑采用不可燃的润滑脂,并标有明显的禁油标记。在结构上,支架采用全闭封,并有导除静电装置,阀杆上配有防尘帽。
浙江渝工成套设备有限公司生产的氧气截止阀结构特点
1、对于公称压力PN≥1.6MPa、DNl25~200采用内旁通结构;DN250~500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温,从而***了氧气管网的安全运行,同时也减小了操作力矩。
2、介质流向:PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出),DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的
浙江渝工成套设备有限公司生产的氧气截止阀
采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置,可避免因静电产生火花。

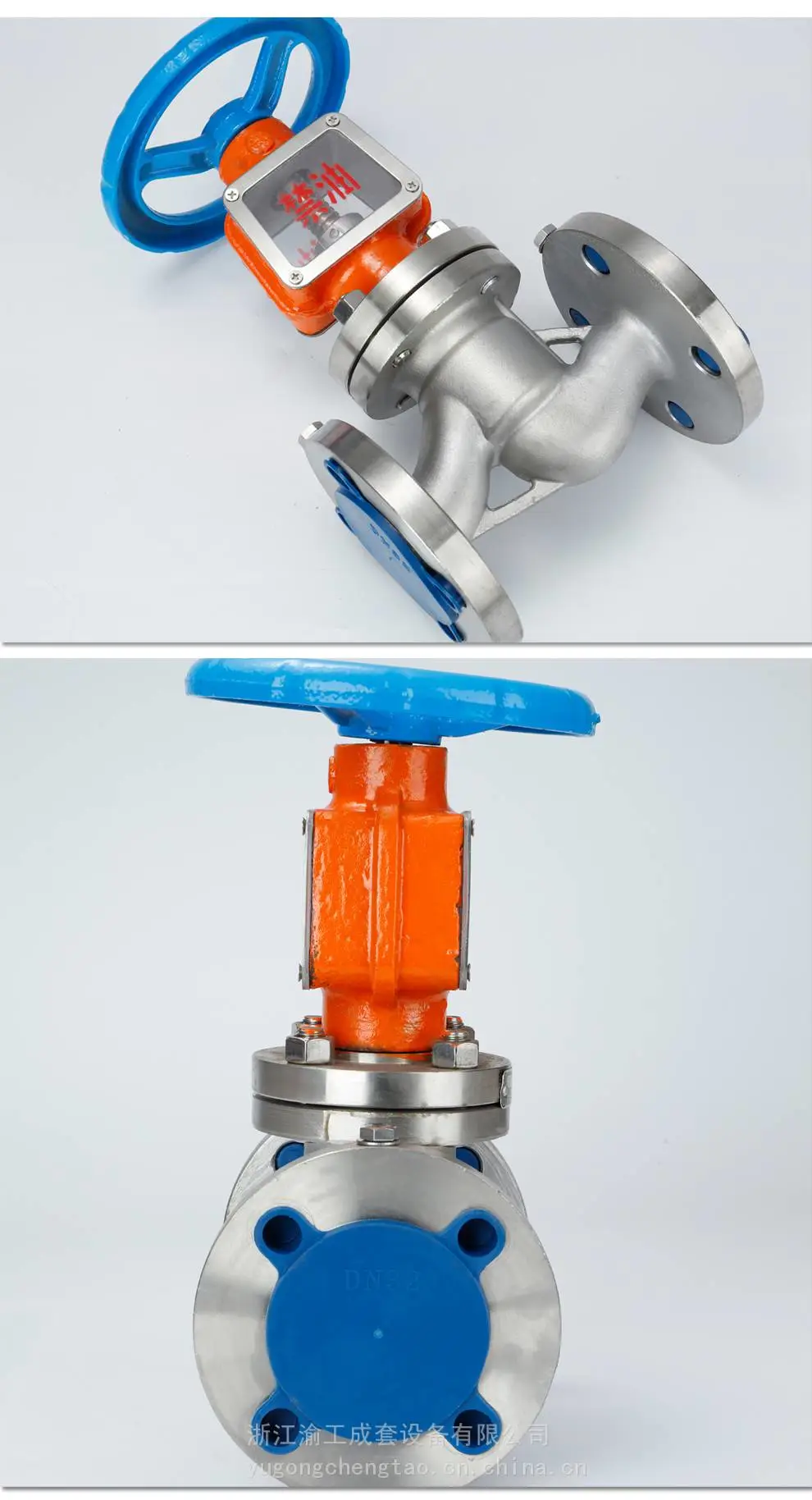

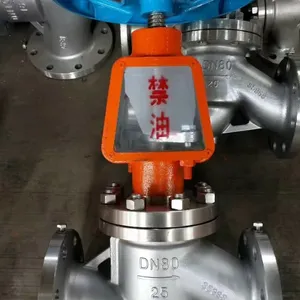

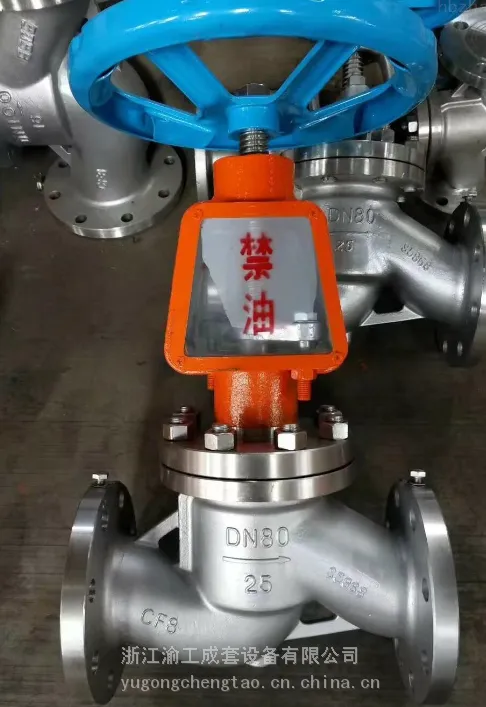

4、与普通截止阀相比,氧气管路用截止阀的支架部分采用全封闭式结构,且压紧填料时可以打开支架上的防护盖板,起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理。
浙江渝工成套设备有限公司生产的氧气截止阀性能规范
| 公称压力 PN | 强度试验压力 MPa | 气密封试验压力 MPa | 适用介质 | 适用温度 |
| 水 | 气 | 氧气 | 常温 | |
| 1.6 | 2.4 | 1.6 | ||
| 2.5 | 3.8 | 2.5 | ||
| 3.0 | 4.5 | 3.0 | ||
| 4.0 | 6.0 | 4.0 |
浙江渝工成套设备有限公司生产的氧气截止阀主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖、阀瓣 | 铸铬镍钛不锈钢、铜合金 |
| 阀杆 | 铬镍不锈钢 |
| 阀杆螺母 | 青铜 |
浙江渝工成套设备有限公司生产的氧气截止阀主要外形尺寸及重量1.6MPa
| DN | L | D | D1 | D2 | b | f | Z-d | H | H1 | DO | L1 | 重量(kg) |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 240 | 100 | 6 | ||
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 | 270 | 100 | 8 | ||
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-14 | 270 | 125 | 10 | ||
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 | 280 | 160 | 14 | ||
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | 350 | 160 | 20 | ||
| 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-18 | 400 | 320 | 35 | ||
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-18 | 530 | 360 | 50 | ||
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | 560 | 400 | 65 | ||
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-18 | 618 | 450 | 80 | ||
| 125 | 400 | 245 | 210 | 185 | 99 | 3 | 8-18 | 675 | 450 | 106 | ||
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 743 | 560 | 125 | ||
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 850 | 640 | 254 | ||
| 250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-25 | 975 | 270 | 720 | 380 | 418 |
| 300 | 750 | 460 | 410 | 375 | 30 | 4 | 12-25 | 1115 | 270 | 800 | 415 | 502 |
| 400 | 950 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1380 | 280 | 900 | 465 | 980 |
| 450 | 1050 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1530 | 350 | 495 | 1200 | |
| 500 | 1150 | 705 | 650 | 608 | 44 | 4 | 20-34 | 1700 | 400 | 525 | 1300 |
浙江渝工成套设备有限公司生产的氧气截止阀主要外形尺寸及重量2.5MPa
| DN | I | D | D1 | D2 | b | f | Z-d | H | H1 | DO | L1 | 重量(kg) |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 240 | 100 | 6 | ||
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4?14 | 270 | 100 | 8 | ||
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4?14 | 270 | 125 | 10 | ||
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 280 | 160 | 14 | ||
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 350 | 160 | 20 | ||
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4?18 | 400 | 320 | 35 | ||
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 530 | 360 | 50 | ||
| 80 | 310 | 195 | 160 | 135 | 99 | 3 | 8-18 | 560 | 400 | 65 | ||
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 618 | 450 | 88 | ||
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 675 | 450 | 115 | ||
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8?25 | 743 | 560 | 148 | ||
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 850 | 640 | 293 | ||
| 250 | 650 | 425 | 370 | 332 | 36 | 3 | 12?30 | 975 | 270 | 720 | 380 | 455 |
| 300 | 750 | 485 | 430 | 390 | 40 | 4 | 16-30 | 1115 | 270 | 800 | 415 | 585 |
| 400 | 950 | 610 | 550 | 505 | 48 | 4 | 16-34 | 1380 | 280 | 900 | 465 | 1110 |
| 450 | 1050 | 660 | 600 | 555 | 50 | 4 | 20-34 | 1530 | 350 | 495 | 1350 | |
| 500 | 1150 | 730 | 660 | 610 | 52 | 4 | 20-41 | 1700 | 400 | 525 | 1470 |
浙江渝工成套设备有限公司生产的氧气截止阀主要外形尺寸及重量4.0MPa
| DN | L | D | D1 | D2 | D6 | b | f | f1 | Z-d | H | H1 | DO | L1 | 重量(kg) |
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 240 | 100 | 6 | ||
| 20 | 150 | 105 | 75 | 55 | 5l | 16 | 2 | 4 | 4-14 | 270 | 100 | 8 | ||
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 270 | 125 | 10 | ||
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 280 | 160 | 14 | ||
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 350 | 160 | 20 | ||
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 400 | 320 | 35 | ||
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 530 | 360 | 50 | ||
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 560 | 400 | 65 | ||
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 618 | 450 | 88 | ||
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-25 | 675 | 450 | 115 | ||
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | 743 | 560 | 148 | ||
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-30 | 850 | 640 | 293 | ||
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4,5 | 12-34 | 975 | 270 | 720 | 380 | 540 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-34 | 1115 | 270 | 800 | 415 | 770 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-41 | 1425 | 280 | 900 | 465 | 1330 |
| 450 | 1050 | 680 | 610 | 560 | 524 | 60 | 4 | 5 | 20-41 | 1570 | 350 | 495 | 1550 | |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 4 | 5 | 20-48 | 1740 | 400 | 525 | 1670 |
