一、接线部分

A、航插部分。

默认连接温度传感器，可选配温湿度传感器，可选配雨雪传感器。

B、电源和控制部分。

控制器可以支持12和24VDC供电。一般根据选用的卷膜器，选择相应的电源。如选择12V 50W的卷膜器，则选择12V 60W以上的电源适配器；选择24V 100W的卷膜器，则选择24V 100W-130W的电源适配器。

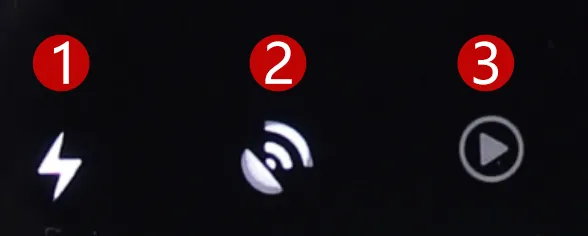

二、指示灯部分

如下图所示：

① 电源指示灯。控制器通电后会常亮。

② 网络指示灯。控制器正常连接服务器后指示灯会常亮；若未能与服务器正常连接，则指示灯会常灭。 控制器与服务器有数据交互时，网络指示灯会闪烁。

③ 按键指示灯。 当按下按键有效时，指示灯会闪烁一下，默认指示灯常灭。

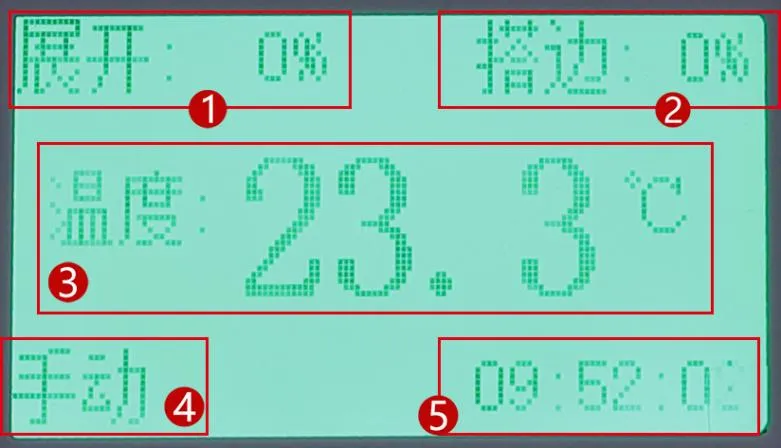

三、LCD显示屏部分（主界面）

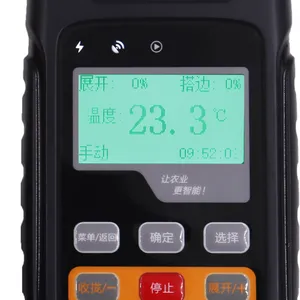

如下图所示：

① 风口展开的***比。 0%表示风口完全关闭，***表示风口完全展开。

② 搭边位置。表示当前大棚的搭边位置，如图所示，风口展开到15%达到搭边位置。

③ 参数显示。显示当前的棚内温度。若配有温湿度传感器，则5秒一次，循环显示当前大棚的棚内温度和棚内湿度。若传感器异常，则显示“*”号。

④ 运行模式显示。显示当前的运行模式，运行模式分别有：手动、分段3段、分段5段、智能3段、智能5段、一键除湿。

⑤ 时间显示。显示当前的时间（24小时制）。

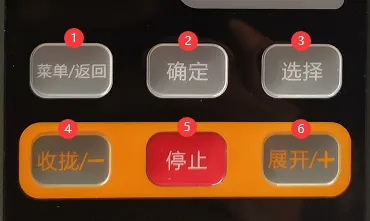

四、按键部分

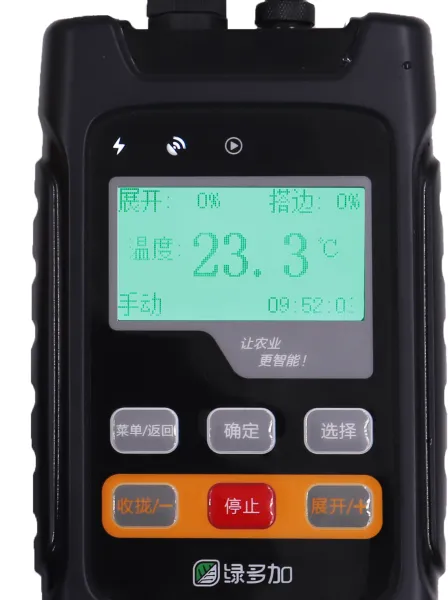

如下图所示：

① 菜单/返回 复用按键。 在主界面（3部分显示界面）下，为“菜单”功能按键，进入设置界面；在设置界面下，为“返回”功能按键，可以返回上一级设置界面或者主界面。

② 确定 按键。在设置界面中，按“确定”按键，保存当前设置参数并返回主界面。

③ 选择 按键。在设置界面中，按“选择”按键，依次从上向下移动光标，选择不同的设置条目。

④ 收拢/- 复用按键。在主界面，手动模式下，为“收拢”功能按键；在设置界面下，为“-”功能按键，当需要减小设置参数，每按一次按键，参数减小一个单位。如设置时间段中，开始时间中，小时的值为09，按一下按键，小时值变为08。

⑤停止 按键。多功能按键，在主界面，手动模式下，为“停止”功能；在“自动校准”或者“一键除湿”模式下，为退出当前模式功能。

⑥展开/+ 复用按键。 同④。
