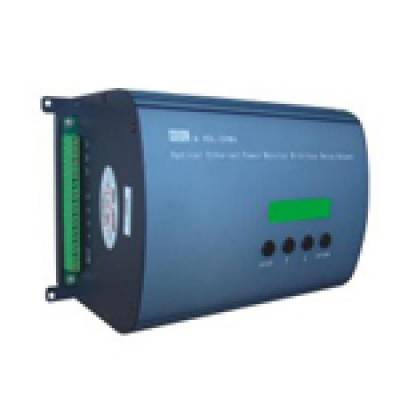

河东 HDL-OPM4 网络配电柜智能电表

 内置嵌入式以太网络控制器
·具有光纤及RJ45接口；支持网络远程设置和集中监控
·可通过远程网络进行开关控制配电柜
·可监测配电柜每相电流、每相电压
·可监测配电柜每相有功功率、每相无功功率、视在功率
·可监测配电柜每相的功率因数
·可记录配电柜每相使用的电度数
·2X16字体LCD
·各项数据精度优于5%
·使用220V交流电源
·内置4路继电器

【广电器材资讯】音频处理器与调频发射机的结合运用

音频节目在广播中的响度是通过减小动态音频中峰值对 “平均值”的比值来提高的，在允许的调制范围内，如果峰值减小了平均值就能够增加，但这样做 却不可避免的容易带来诸如削波之类的有害的副作用，那么如何解决“峰／平比”，要处理到什么程度才算好呢

音频处理原理

1、压缩

压缩的动作是当节目信号电平的平均值或均方根值超过压缩门限值时，经由降低该信号的增益而形成的，于是该节目的动态范围被压缩了，自动增益控制(AGC)放大器就是压缩器，压缩器减小了轻声与响声间的电平差距，更充 分地利用允许的峰值电平范围，使轻声部分的响声在主观上增加了，但是却不会使响声部分的响度更响 。

2、峰值限制与削波

峰值限制是压缩器的一种***形式，其特点为压缩比高，起动和复原时间也较快，在现代音频处理中，峰值限制本身通常限制的不是波形中个别的瞬时峰值，而是整段封包波形的峰值，这些瞬时峰值常常是被削波；限幅和削波，将减小音频信号中短暂的峰值对平均值的比值(峰／平比)，其中主要目的是保护调频发射机不至于过荷，而压缩则不同，压缩的主要目标是缩小节目的动态范围、达到多频段压缩和频率可选。多频段压缩和频率可选择，就是把音频频谱划分成几个频段，并对每个频段分别进行压缩或限制，这是当代较***的音频处理技术。

音频处理器与调频发射机的统调

1、静态调整

将调频综合测试仪、音频处理器与调频发射机的连线接好，把音频处理器的输出旋钮反时针拧到头，即关断输出信号。

①根据电台总控机房所送音频信号电平的大小，设置音频处理器的内置衰减器、同时决定调频综合测试仪输出信号大小。例如电台正常播出电平为+10dB，则音频处理器须接入+20dB衰减器，同时调频综合测试仪的输出信号为+10dB。

②选择调频综合测试仪的输出频率为400Hz或1kHz，调节综合测试仪的输出电平为+10dB，将综合测试仪的输出信号加到音频处理器左声道的音频输入 端，再调节音频处理器的音频输入控制电位器，观察限幅表上增益减低为10～15dB。

③顺时针调整左声道输出OUTPUT控制电位器 ，观察调频综合测试仪的频偏指示应略微低于或等于55％，如果观察调频立体声解码器左声道的频偏指示应略低于或等于45％。

2、动态调整

在静态调整的基础上，按正常播出电平加上节目信号，关闭发射机，分别观察左右信号在单独传送时限幅表上增益减低为10～15dB，若过大或过小都要对左路和右路信号的输入控制电位器进行单独微调。注意在调整时一定要使左右路信号保持平衡。

①开启发射机，在调频立体声解码器的频偏指示上分别观察左路和右路调制 频偏值，如若频偏过大或过小都要对左路和右路信号的输出控制电位器进行 单独微调 。注意调整时一定要使左右路信号的频偏保持一样大小。

②对不同类型的节目内容需加以多观察，按坏情况调整广播节目的音频处理是较为复杂的技术，既要从工程上又要从艺术***两方面来兼顾，工程上的目标是在调频广播的传输过程中，必须在防止过调的同时又要获得的信噪 比和音频带宽，艺术上的目标则是由音频处理器的使用者来确定的。

总之，在广播系统中采用音频处理器，***改善了广播节目的质量，使接收的广播节目在响度、音色等方面都有了***的提高，广播的播音效果就能达到听众满意。
